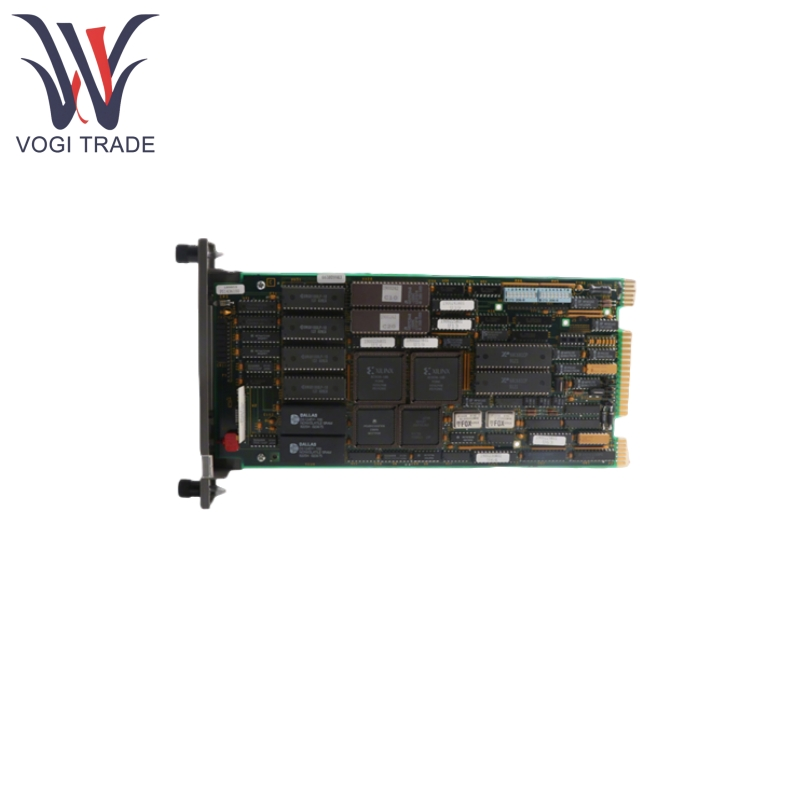

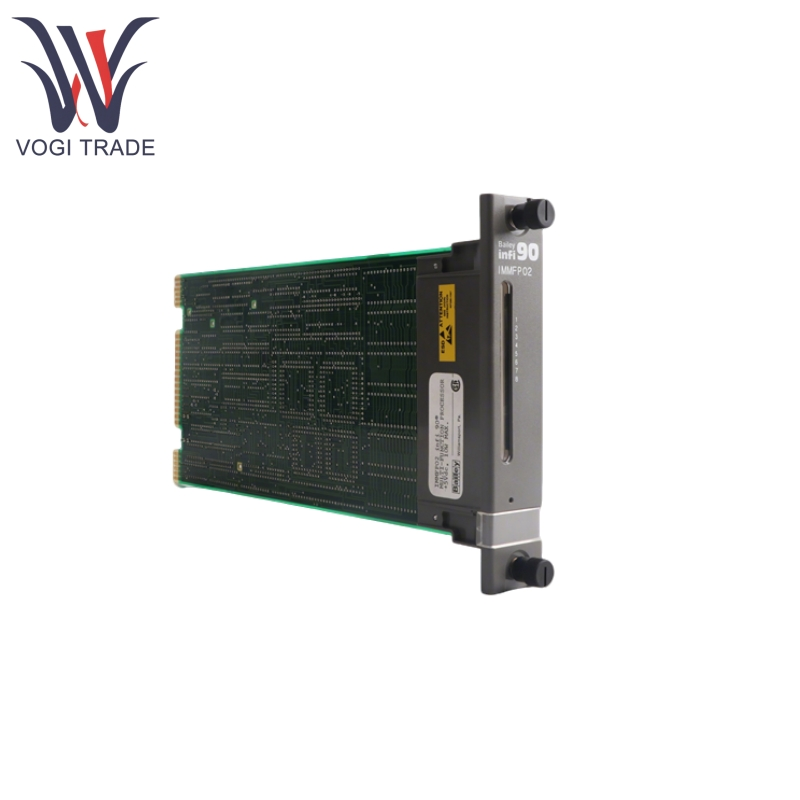

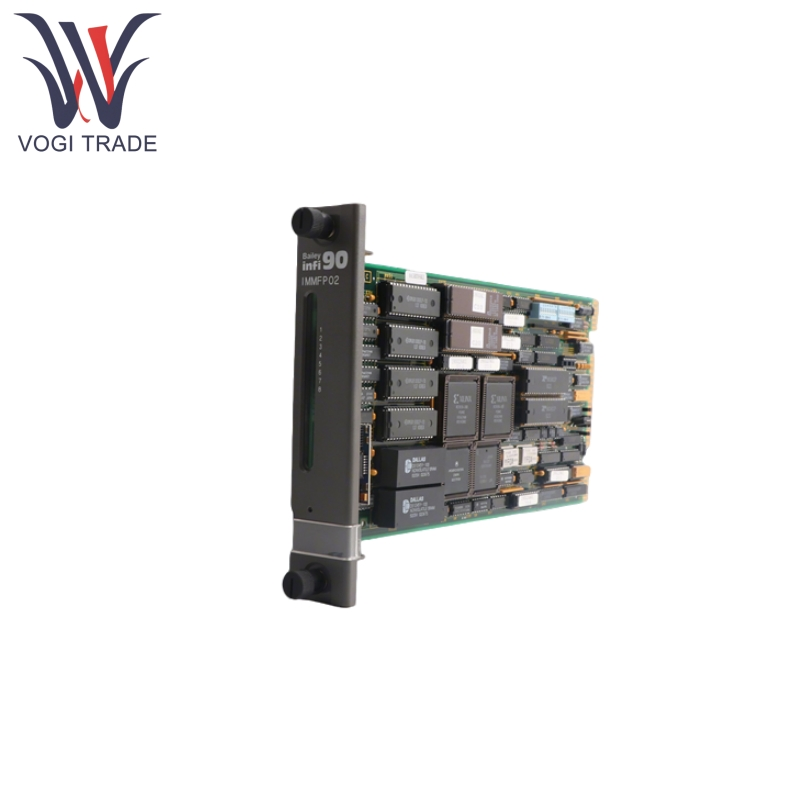

العلامة التجارية: ABBالوصف: وحدة معالج متعددة الوظائفالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيدعم ABB IMMFP02 التحكم التناظري متعدد الحلقة ، والتحكم المتسلسل ، والتحكم في الدفعة ، واستراتيجيات التحكم المتقدمة ، كما أنه يحتوي على قدرات على الحصول على البيانات ومعالجة المعلومات ، مما يتيح التواصل من نقطة إلى نقطة بين الوحدات النمطية.
| تصنيع |
ABB |
| رقم النموذج |
IMMFP02 |
| رقم الطلب |
IMMFP02 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
36*30*18 سم |
| وزن |
0.8 كجم |
ميزات المنتج
يتميز ABB IMMFP02 بمعالج صغير 32 بت (ناقل خارجي 16 بت) يعمل بسرعة 16 ميجاهرتز ، مما يدعم معالجة البيانات عالية السرعة.
يتضمن تكوين ذاكرة ABB IMMFP02 512 كيلو بايت من ROM (لتخزين نظام التشغيل ومكتبات الوظائف) ، وذاكرة وصول عشوائي 512 كيلو بايت (للتخزين المؤقت والتكوين الاحتياطي ، مع 347،712 بايت متاح) ، و 256 كيلو بايت NVRAM (تخزين غير متلوئي للاحتفاظ ، مع 194،752 بايت).
يدعم ABB IMMFP02 روابط الاتصالات الزائدة عن الحاجة إلى Controlway (1 MBAUD) وحافلات الوحدة النمطية (83.3 كيلو باود) ، مما يتيح التواصل بين نظير إلى نظير بين الوحدات النمطية.
يحتوي ABB IMMFP02 على قناتين تسلسليين للأغراض العامة ، ودعم RS-232-C أو 1 RS-485 + 1 RS-232-C ، مع معدل أقصى قدره 19.2 كيلو بود.
يحتوي ABB IMMFP02 على رابط اتصال زائد (1 MBAUD) ، مما يدعم النسخ الاحتياطي الساخن والتبديل السلس بين الوحدات الأولية والاستعداد.
يمكن لـ ABB IMMFP02 تشغيل خوارزميات التحكم ، وإجراء عمليات تحكم ذاتية في الوقت الفعلي ، وإدخال وضع الخطأ تلقائيًا عند اكتشاف خطأ. يمكن تحرير خوارزميات التحكم أو إضافتها ، ولكن لن يتم تنفيذ منطق التحكم خلال هذه العملية.
يمكن لـ ABB IMMFP02 إدخال وضع الخطأ عند اكتشاف أخطاء الأجهزة أو التكوين ، مما يعرض رموز الخطأ عبر LEDs. يحتوي على مؤقت صدع في الجهاز ، إذا لم تتم إعادة تعيين أخطاء المعالج أو البرامج في الوقت المناسب ، فإن الوحدة النمطية ستؤدي إلى إعادة ضبط وإنذار.
يدعم ABB IMMFP02 التكوينات الأولية/الاستعدادات الزائدة ، حيث تراقب وحدة النسخ الاحتياطي بشكل مستمر حالة الوحدة النمطية الأولية وتولي السيطرة بسلاسة في حالة فشل الوحدة الأولية.
يدعم ABB IMMFP02 C ، BASIC ، BATCH ، DIAGRAMMS ، رموز الوظائف ، والوظائف المعرفة من قبل المستخدم ، مما يتيح تصميمًا مرنًا لاستراتيجيات التحكم.
المنتج باستخدام المبدأ
يقوم ABB IMMFP02 بتنفيذ خوارزميات التحكم عبر المعالج الدقيق وتبادل البيانات باستخدام وحدات I/O من خلال ناقل توسيع I/O (ناقل متوازي 8 بت ، ويدعم ما يصل إلى 64 وحدة إدخال/إخراج). يتم استخدام ناقل ControlWay أو الوحدة النمطية للتواصل مع وحدات ذكية أخرى ، ودوائر DMA تسرع نقل البيانات عالية السرعة.
عندما تقوم الوحدة الرئيسية بتنفيذ منطق التحكم ، تتلقى وحدة النسخ الاحتياطي باستمرار بيانات الإخراج من الوحدة الرئيسية في الوقت الفعلي عبر رابط زائد وتبقى في حالة الاستعداد الساخن. إذا فشلت الوحدة الرئيسية ، فإن وحدة النسخ الاحتياطي تستحوذ على الفور على التحكم لضمان تشغيل عملية دون انقطاع.
في وضع التنفيذ ، تقوم الوحدة باستمرار بتنفيذ الفحص الذاتي. إذا تم اكتشاف خطأ ، فإنه يعرض رمز الخطأ عبر LED ويدخل وضع الخطأ.
معلمة المنتج
التفاصيل التالية هي لوحدة معالج ABB IMMFP02 متعددة الوظائف.
| فئة |
معلمات مفصلة |
| المعالج الدقيق |
32 بت (حافلة خارجية 16 بت) تعمل بسرعة 16 ميغاهيرتز |
| ذاكرة |
ROM: 512 كيلو بايت ذاكرة الوصول العشوائي: 512 كيلو بايت (347،712 بايت متوفرة) NVRAM: 256 كيلو بايت (194،752 بايت متاح) |
| متطلبات الطاقة |
+5 VDC @ 2 A ، استهلاك الطاقة النموذجي 10 W |
| المنافذ التسلسلية |
2 منافذ RS-232-C ، أو 1 RS-485 و 1 RS-232-C ، كل ذلك بمعدل أقصى قدره 19.2 كيلو بايت |
| رابط التكرار |
1 MBAUD Serial Link ، دعم الاستعداد الساخن |
| القدرة على التكيف البيئي |
درجة الحرارة: 0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) الرطوبة: 5 ٪ إلى 95 ٪ (غير التكوين ، حتى 55 درجة مئوية) |
| بروتوكولات الاتصال |
Controlway (1 MBAUD) ، حافلة الوحدة (83.3 كيلو باود) ، RS-485/RS-232-C |
