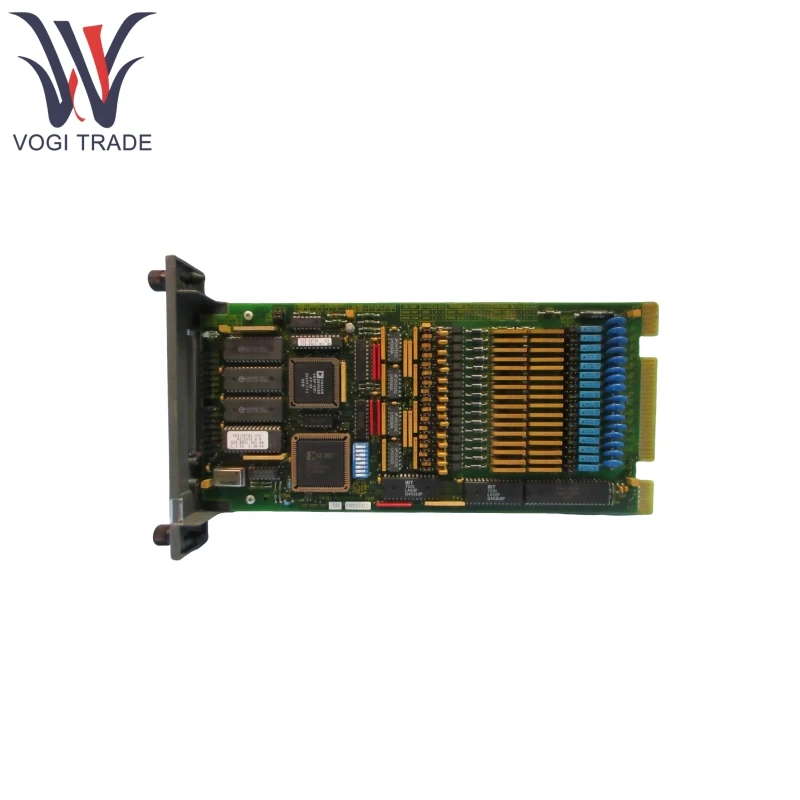

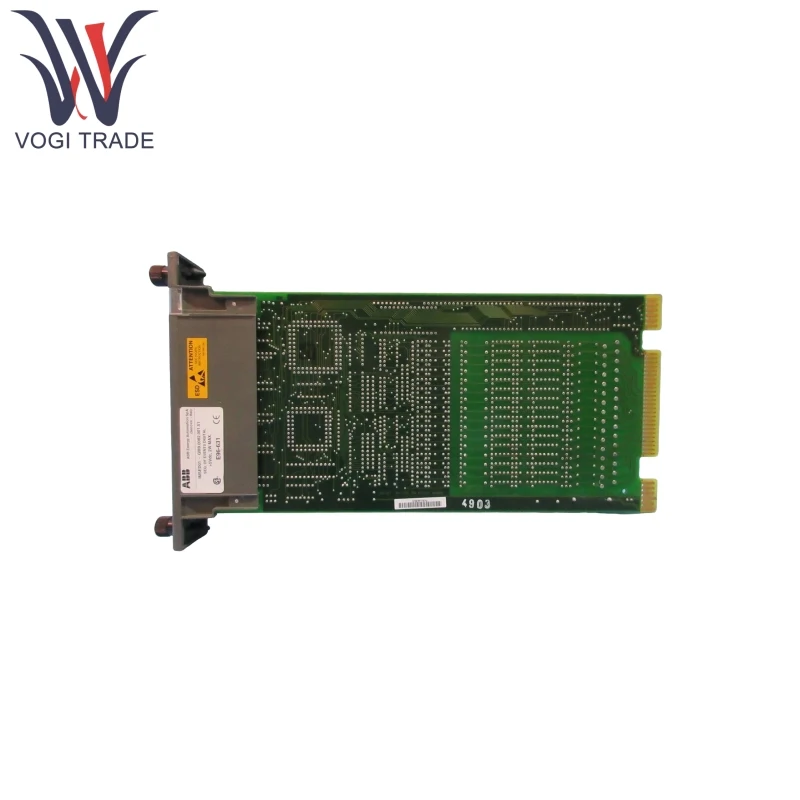

العلامة التجارية: ABBالوصف: تسلسل وحدة الإدخال الرقمي للأحداثالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم ABB IMSED01 بشكل أساسي لجمع التحولات الحكومية للإشارات الرقمية في العمليات الصناعية وإعادة توجيه هذه الأحداث إلى الوحدة الرئيسية للنظام للتسجيل والمعالجة. يتم تحقيق ذلك من خلال لاعبي القفز ، والمفاتيح ، والوحدات الطرفية على لوحة الدوائر ، وكذلك وحدات التكوين التحويلة وقنوات I/O.
| تصنيع |
ABB |
| رقم النموذج |
IMSED01 |
| رقم الطلب |
IMSED01 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
34*18*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
يمكن لـ ABB IMSED01 التعامل مع ما يصل إلى 16 مدخلات حقل رقمي ، مع التركيز على التقاط أحداث انتقال حالة الإشارة. تستخدم كل قناة إدخال العزلة البصرية لتحسين مقاومة التداخل.
يدعم ABB IMSED01 فولتية المدخلات المتعددة ويمكن برمجتها بشكل فردي إلى 24VDC (± 10 ٪) ، 48VDC (± 10 ٪) ، 125VDC (± 10 ٪) ، أو 120VAC (± 10 ٪ ، لمنطق التحكم في النظام فقط).
يتواصل ABB IMSED01 مع وحدة تحكم Harmony عبر ناقل توسيع I/O ، وتكوين وحدة التحكم والوصول إليها باستخدام رمز الوظيفة 242 (واجهة الأحداث الرقمية SOE).
يمكن لـ ABB IMSED01 أن تتعايش مع وحدة IMSET01 على نفس قطاع ناقل توسيع I/O ، مما يدعم ما يصل إلى 63 وحدة IMSED01 بالتزامن مع وحدة IMST01 1.
يتم تجميع أحداث انتقال الحالة الرقمية التي تجمعها على مستوى وحدة التحكم في التناغم وإعادة توجيهها إلى الوحدة الرئيسية ENSEM01 للإدارة المركزية.
المنتج باستخدام المبدأ
يراقب ABB IMSED01 إشارات الإدخال الرقمية المتصلة بشكل مستمر ، مما يلتقط أحداث انتقال الحالة "ON-OFF" أو "خارج".
يتم تجميع الأحداث التي تم جمعها بمعلومات من وحدة ABB IMSED01 على مستوى HCU ثم يتم إعادة توجيهها إلى الوحدة الرئيسية INSEM01 عبر ناقل التوسع I/O.
تقوم الوحدة الرئيسية للوحدة الرئيسية بتقسيم الأحداث ، وتخزينها في قاعدة بيانات داخلية ، وتُعلم واجهة الإنسان والآلة وتنقل البيانات لتوليد التقارير عند استيفاء شروط الزناد.
يعتمد ABB IMSED01 على الوحدة الرئيسية لمزامنة الوقت INTKM01 في النظام (عبر رابط RS-485) لتحقيق مزامنة الوقت على مستوى النظام ، مما يضمن دقة الطابع الزمني للأحداث.
معلمة المنتج
التفاصيل التالية مخصصة لسلسلة ABB IMSED01 لوحدة الإدخال الرقمية للأحداث.
| فئة |
معلمات محددة |
| متطلبات الطاقة |
+5VDC (± 5 ٪) ، 350mA الحالي النموذجي |
| المعالج الدقيق |
16 بت ، تردد التشغيل 10 ميجا هرتز |
| ذاكرة |
64 كيلو بايت رام غرفة 64 كيلو بايت |
| المدخلات الرقمية |
نطاق الجهد: 24VDC/48VDC/125VDC (± 10 ٪) ، 120VAC (± 10 ٪) التيار النموذجي: 5MA في 24VDC ، 4MA في 48VDC/125VDC ، 5MA في 120VAC |
| الجهد الجهد/الإيقاف |
تشغيل (الحد الأدنى): 21.6VDC لـ 24VDC ، 43.2VDC لـ 48VDC ، 112.5VDC لـ 125VDC ، 108VAC لـ 120VAC الإيقاف (الحد الأقصى): 10VDC لـ 24VDC ، 20VDC لـ 48VDC ، 50VDC لـ 125VDC ، 50VAC لـ 120VAC |
| إدخال الخصائص الحالية |
الحد الأقصى للتيار عند الحد الأدنى للتشغيل: 4MA عند 21.6VDC ، 4.4ma في 43.2vdc ، 3.2ma في 112.5vdc ، 4MA في 108vac الحد الأقصى لتيار خارج التسرب: 1.5ma (لجميع الفولتية) |
| وقت الاستجابة |
القيم النموذجية: DC Fast (1.1ms) ، DC Slow (18ms) ، AC (5ms بعد أول دورة إيجابية) |
| أداء العزلة |
قناة إلى النظام: 1000VDC/V RMS قناة إلى القناة: 350VDC/V RMS |
| حماية زيادة |
يتوافق مع اختبار القدرات IEEE-472-1974 |
| المعلمات البيئية |
درجة حرارة التشغيل: 0 ° C-70 ° C (32 ° F-158 ° F) الرطوبة النسبية: 5 ٪ -95 ٪ (≤55 درجة مئوية ، غير موصوفة) ، 5 ٪ -45 ٪ (70 درجة مئوية ، غير تكثيف) درجة التلوث: أنا الارتفاع: 0 ~ 3km (1.86 ميل) |
