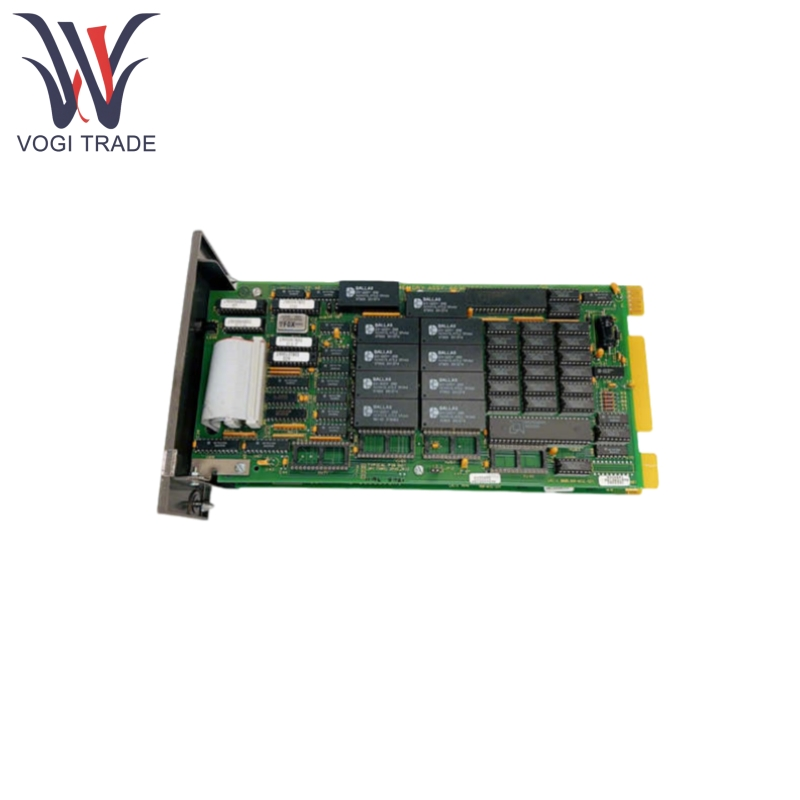

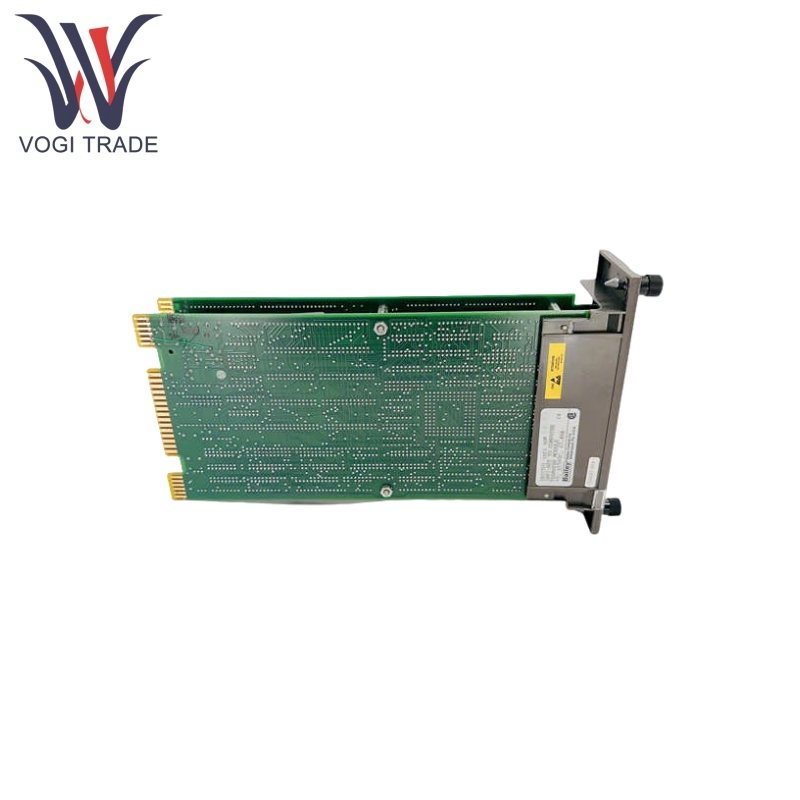

العلامة التجارية: ايه بي بيالوصف: وحدة نقل الكمبيوترالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شنتشنيمكن لـ ABB INICT01 تحويل بروتوكول الملكية لشبكة INFI-Net إلى بروتوكول RS-232 يمكن التعرف عليه بواسطة الكمبيوتر، مما يدعم تفاعل البيانات ثنائي الاتجاه، ويمكنه أيضًا نقل بيانات الجهاز الميداني إلى محطة المراقبة في الوقت الفعلي وإرسال أوامر التحكم مرة أخرى إلى شبكة INFI-Net لتحقيق التحكم في الحلقة المغلقة.
| تصنيع |
ايه بي بي |
| رقم الموديل |
INIT01 |
| رقم الطلب |
INIT01 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8473309000 |
| البعد |
12*12*4 سم |
| وزن |
0.4 كجم |
ميزات المنتج
تتميز قنوات الإدخال/الإخراج ABB INICT01 بعزل تيار متردد بقدرة 500 فولت، ومقاومة فعالة للزيادات المفاجئة والتداخل الكهرومغناطيسي في البيئات الصناعية.
يشتمل ABB INICT01 على دوائر حماية من الجهد الزائد/التيار الزائد ويدعم مدخلات إمداد الطاقة المزدوجة (24 فولت تيار مستمر ±10%)، مما يضمن التشغيل المستمر في السيناريوهات الحرجة.
يتميز ABB INICT01 بإعدادات محول DIP، مع لوحة وحدة المعالجة المركزية المجهزة بثلاث مجموعات من محولات DIP، مما يسمح بالتكوين المباشر لمعلمات الاتصال مثل معدل الباود (50-19200 بت في الثانية)، وبت التكافؤ، وطول بت البيانات دون تدخل البرنامج.
يحتوي ABB INICT01 على 256 كيلو بايت ROM لتخزين البرامج الثابتة، و512 كيلو بايت من ذاكرة الوصول العشوائي لمعالجة البيانات في الوقت الحقيقي، و80 كيلو بايت NVRAM للحفاظ على معلومات التكوين التي لا تضيع أثناء انقطاع التيار الكهربائي.
يحتوي ABB INICT01 على منافذ RS-232 مزدوجة تدعم الاتصال المزدوج الكامل، مما يتيح الاتصال المتزامن بجهاز كمبيوتر مضيف ووحدة تحكم زائدة عن الحاجة، مع نطاق معدل باود يتراوح بين 50-19200 بت في الثانية.
يدعم ABB INICT01 بروتوكولات Infi 90 وModbus RTU، ويمكن توسيعه لدعم Profibus وEtherNet/IP والبروتوكولات الأخرى عبر البوابة.

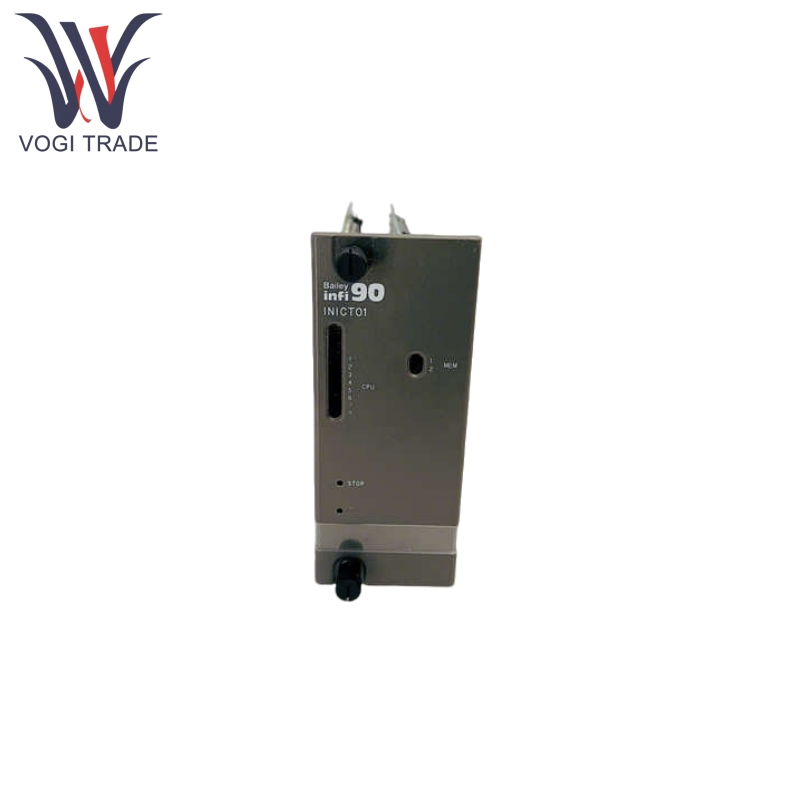

يعرض ABB INICT01 ثمانية حالات حالة، بما في ذلك الطاقة والاتصال والخطأ، عبر مصابيح LED مستقلة، ويمكن استخدامه مع زر إيقاف اللوحة الأمامية لتحديد موقع الخطأ بسرعة.
يدعم ABB INICT01 إخراج المنفذ التسلسلي لسجلات وقت التشغيل، بما في ذلك رموز أخطاء الاتصال، ومعدل نقل البيانات، والمعلومات التشخيصية الأخرى.
المنتج باستخدام المبدأ
يقوم ABB INICT01 بتوزيع بروتوكول Infi 90 عبر شريحة واجهة مخصصة لاستخراج متغيرات العملية ونقاط الضبط وإطارات البيانات الأخرى.
يمكنه تغليف البيانات الأولية في تنسيقات ASCII أو تنسيقات ثنائية متوافقة مع RS-232، ودعم Modbus RTU، والبروتوكولات المخصصة، وتنسيقات الإخراج الأخرى.
يتم إرسال أوامر التحكم في الاتجاه المعاكس عبر نفس المسار، مما يدعم كتابة البيانات المجمعة وتشغيل الأمر الفردي.
يمكنه استخدام برنامج البرمجة ABB AC31GRAF لإعدادات معلمات الوحدة، وتصحيح أخطاء رابط الاتصال، وتعريفات تعيين البيانات.
وهو يوفر برامج تشغيل للمنافذ التسلسلية الافتراضية لنظام التشغيل Windows/Linux، ويدعم البرامج الوسيطة للاتصالات الصناعية مثل OPC UA وOPC DA.
معلمة المنتج
التفاصيل التالية مخصصة لوحدة نقل الكمبيوتر ABB INICT01.
| فئة المعلمة |
مواصفات محددة |
| متطلبات الطاقة |
24 فولت تيار مستمر (±10%)، استهلاك الطاقة ≥ 500 ميجاوات الطاقة المساعدة: +5 فولت تيار مستمر @ 4.2 أمبير، +15 فولت تيار مستمر @ 40 مللي أمبير، -15 فولت تيار مستمر @ 20 مللي أمبير |
| أداء الاتصالات |
معدل نقل البيانات: 50-19200 بت في الثانية، زمن الاستجابة ≥ 10 مللي ثانية، يدعم وضع الاتصال غير المتزامن مع 9 بتات بيانات + 1 بت توقف |
| القدرة على التكيف البيئي |
درجة حرارة التشغيل: -20 درجة مئوية ~ 60 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة: 5% ~ 95% (دون تكاثف) فئة الحماية: IP20 |
| خصائص الإدخال/الإخراج |
الإدخال الرقمي: 24 فولت تيار مستمر عزل كهروضوئي الإخراج التناظري: 4-20 مللي أمبير (±0.1% FS) خرج التتابع: 250 فولت تيار متردد/5 أمبير |
