العلامة التجارية: ABBالوصف: وحدة المحولالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنتم تصميم ABB NCSA-01 خصيصًا لسيناريوهات الأتمتة الصناعية لتحقيق اتصال سلس بين محركات التردد المتغيرة ABB وأنظمة الأتمتة الموزعة CS 31. تتمثل وظيفتها الأساسية في التواصل مع محطة System Master عبر بروتوكول CS 31 BUS وتبادل بيانات مع محركات التردد المتغيرة ABB عبر روابط ألياف DDC لتمكين التحكم عن بُعد ومراقبة الحالة لمحركات التردد المتغيرة.
| تصنيع |
ABB |
| رقم النموذج |
NCSA-01 |
| رقم الطلب |
NCSA-01 |
| كتالوج |
CS 31 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8504409999 |
| البعد |
12*8*6cm |
| وزن |
0.2 كجم |
ميزات المنتج
يمكن لـ ABB NCSA-01 التواصل مع المحطة الرئيسية عبر ناقل CS 31 ومع محرك التردد المتغير عبر رابط الألياف DDCS ، مما يتيح نقل البيانات الشفافة بين البروتوكولات.
تدعم ABB NCSA-01 نقل ثنائي الاتجاه لمجموعات البيانات 1-3 (تحتوي كل مجموعة بيانات على 3 كلمات بيانات 16 بت) ، وتلبية متطلبات التحكم المختلفة (مجموعة بيانات 1 افتراضية ، قابلة للتوسيع عبر تكوين المعلمة).
يدعم ABB NCSA-01 "وضع الكلمات" (أرقام المحطة 0-5 ، تتطلب أرقام المحطة المشتركة فهرسة العنوان) و "الوضع الثنائي" (أرقام المحطة 0-57 ، ترقيم مستقل) ، متوافقة مع تكوينات محطة CS 31 الرئيسية المختلفة.

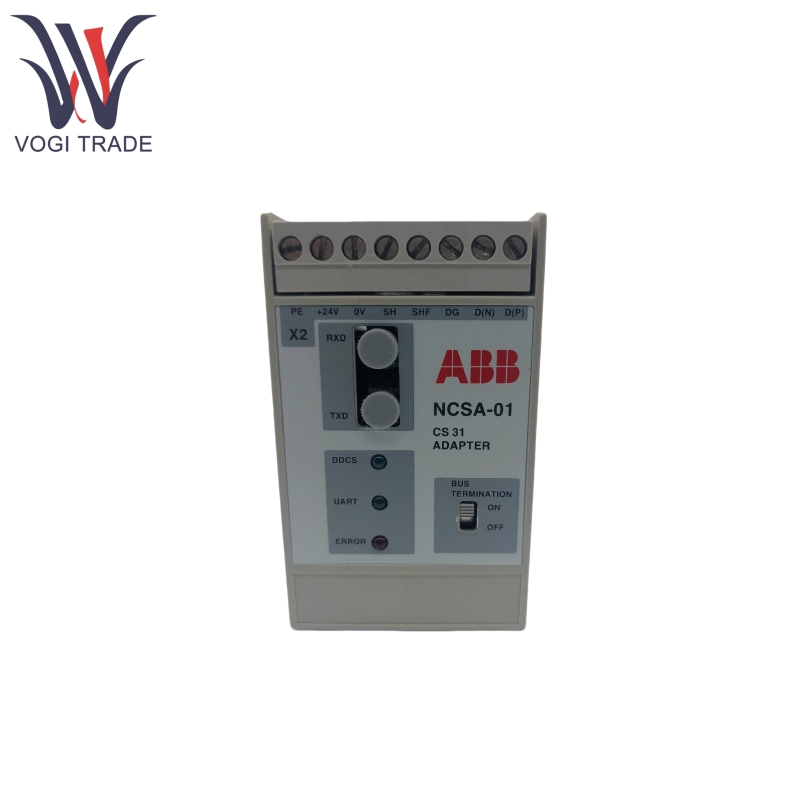

يوفر ABB NCSA-01 ملاحظات في الوقت الفعلي على حالة الارتباط عبر 3 مؤشرات LED (DDCs ، UART ، الخطأ) ، مثل فشل ارتباط الألياف DDCS ، أخطاء ناقل CS 31 ، وأخطاء الأجهزة ، تسهيل استكشاف الأخطاء وإصلاحها السريع.
يتميز ABB NCSA-01 بمقاومات طرفية مدمجة يمكن تمكينها/تعطيلها من خلال مفتاح ، واستيعاب متطلبات تثبيت نهاية الحافلة وتقليل انعكاس الإشارة.
يدعم ABB NCSA-01 تأريضًا موثوقًا به ، وعزل كهربائي رابط بصري ، ومقاومة التداخل الكهرومغناطيسي (متوافق مع معايير EMC EN 50081-2 و 50082-2).
المنتج باستخدام المبدأ
يمكن لـ ABB NCSA-01 تلقي أوامر تحكم تم إرسالها بواسطة المحطة الرئيسية عبر ناقل CS 31 ، والتي يتم تغليفها في مجموعة البيانات في شكل "كلمات البيانات".
يمكن لـ ABB NCSA-01 تحويل بيانات بروتوكول CS 31 إلى تنسيق بروتوكول DDCS ونقله إلى محرك التردد المتغير عبر رابط الألياف البصرية. يتم إرسال حالة تشغيل محرك التردد المتغير إلى NCSA-01 عبر رابط DDCS ، وتحويلها إلى بروتوكول CS 31 ، وإرسالها إلى المحطة الرئيسية.
يمكن لـ ABB NCSA-01 مراقبة حالة حافلة CS 31 و DDCS عبر الدوائر المدمجة. إذا تم اكتشاف خطأ في الأجهزة ، فإنه يؤدي إلى إنذار LED خطأ.
إذا كانت الوحدة موجودة في نهاية ناقل CS 31 ، فقم بتمكين المقاوم المنتهية لتقليل انعكاس الإشارة وضمان اتصال مستقر.
معلمة المنتج
ما يلي هو ABB NCSA-01 وحدة محول التفاصيل.
| فئة |
معلمات مفصلة |
| مزود الطاقة |
جهد التشغيل: 24V DC ± 10 ٪ الاستهلاك الحالي: 65mA مطلوب إمدادات طاقة الكابلات المحمية الخارجية |
| واجهات الاتصال |
- حافلة CS 31: زوج ملتوي محمي (معيار 485 روبية) ، معدل الإرسال 187.5 كيلو بايت/ثانية ، طول الحافلة الحد الأقصى 500 م - رابط DDCS: كابل الألياف البصرية (جوهر بلاستيكي ، قطر 1 مم) ، معدل نقل 4 ميت جيت/ثانية ، الحد الأقصى للطول 10 أمتار |
| نقل البيانات |
يدعم مجموعات البيانات 1-3 في كل اتجاه (تحتوي كل مجموعة بيانات على 3 كلمات بيانات 16 بت) الحد الأقصى لطول الإطار: 16 بايت في وضع الكلمات ، 15 بايت في الوضع الثنائي |
| القدرة على التكيف البيئي |
- فئة الحماية: IP20 (مقاوم للغبار ، للاستخدام الداخلي) - درجة حرارة التشغيل: 0-50 درجة مئوية -درجة حرارة التثبيت: -20-70 درجة مئوية -درجة حرارة التخزين: -40-70 درجة مئوية - الرطوبة النسبية: 5-95 ٪ (بدون تكثيف) |
| الخصائص الميكانيكية |
الاهتزاز: الحد الأقصى 0.3 مم (2-9Hz) ، 1M/S² (9-200Hz) الصدمة: 70 مترًا/ثانية (22 مللي ثانية) |
| المحطات والواجهات |

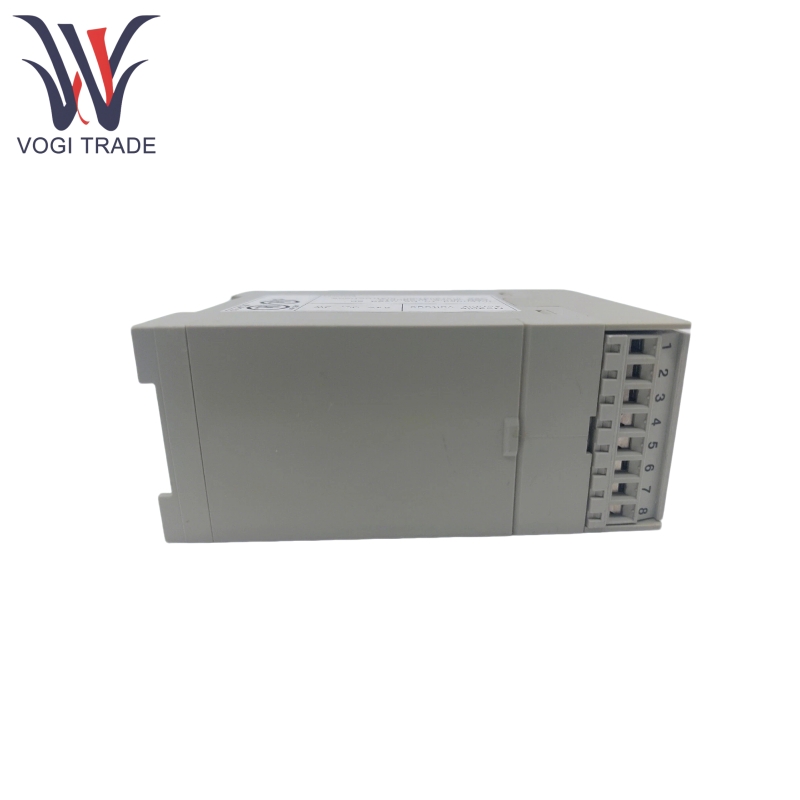

كتلة طرفية برغي من 8 أقطار (X2) ، بما في ذلك إشارات البيانات (D (P)/D (N)) ، واجهات التأريض (PE/SH/SHF) ، ومصدر الطاقة (+24V/0V) واجهات واجهات بصرية 9 ألياف (زرقاء للمستقبل ، رمادي للمرسل) |
