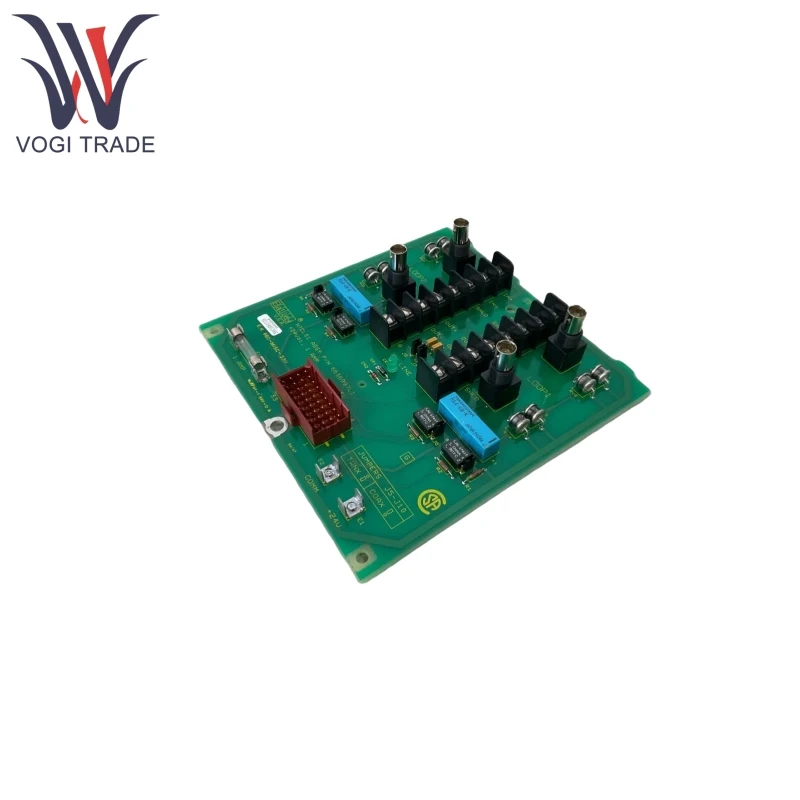

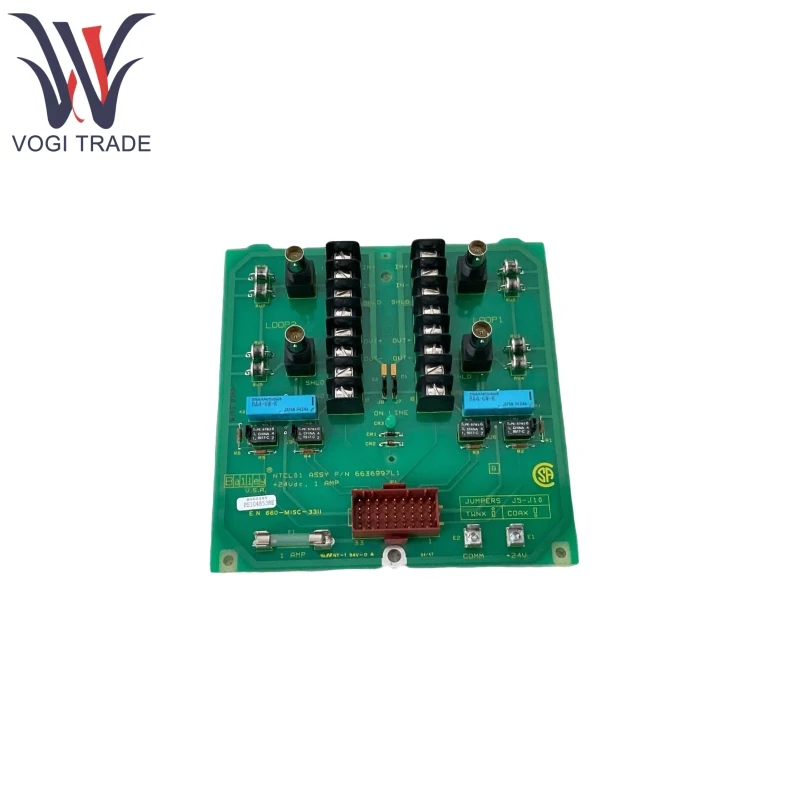

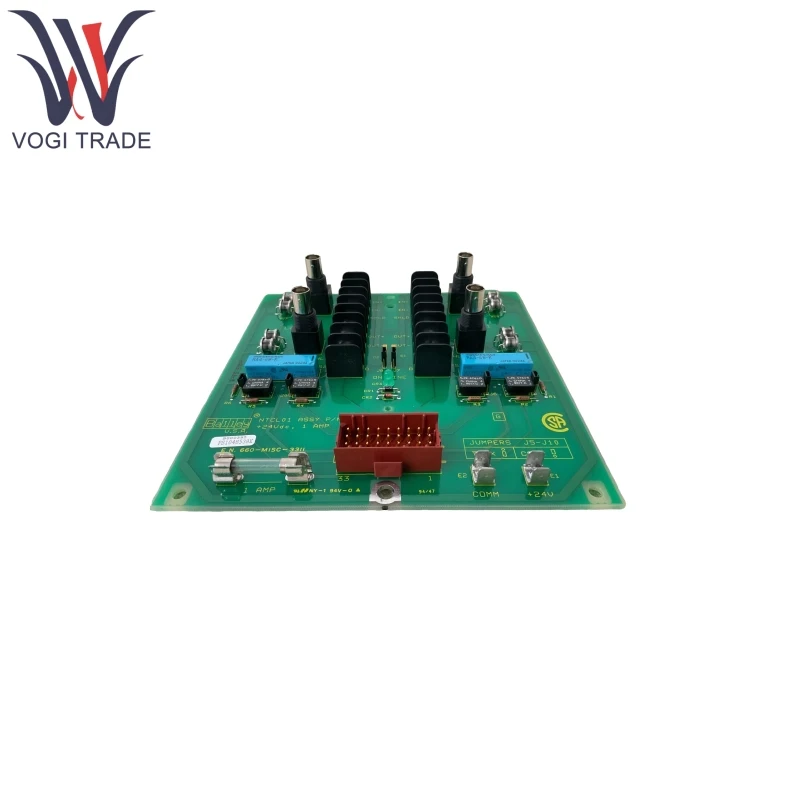

العلامة التجارية: ABBالوصف: وحدة طرفية ارتباط الاتصالاتالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيربط ABB NTCL01 وحدة التحكم المركزية بمحطات الأقمار الصناعية عن بُعد عبر واجهة موحدة ، ودعم الوصول المختلط للإشارات التناظرية (4-20MA) ، والإشارات الرقمية (الكميات المنفصلة) ، وأجهزة بروتوكول HART. تتمثل وظيفتها الأساسية في تحويل الإشارات الأولية من أجهزة الحقل إلى تنسيق قياسي يمكن التعرف عليه بواسطة DCs ، وتمكين الإرسال الطويل المقاوم للتداخل عبر كبل الألياف الضوئية أو المحورية.
| تصنيع |
ABB |
| رقم النموذج |
NTCL01 |
| رقم الطلب |
NTCL01 |
| كتالوج |
بيلي infi 90 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
22*18*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
يدعم ABB NTCL01 الإشارات القياسية مثل 4-20MA و ± 10V ، مع دقة ± 0.1 ٪ FS.
يدعم ABB NTCL01 جهات الاتصال الجافة وإدخال/إخراج مستوى TTL ، مع وقت استجابة ≤1ms.
يمكن لـ ABB NTCL01 تراكب الاتصالات الرقمية على إشارة 4-20MA لنقل معلومات تشخيص الجهاز ويدعم تكوين المعلمة عن بُعد.
يتميز ABB NTCL01 بالعزلة الكهربائية بين جانب الحقل وجانب DCS ، مع جهد عزل من ≥2500VRMS ، مما يمنع التداخل المحتمل للمطحونة.
يتوافق ABB NTCL01 مع معيار البيئة الصناعية EN 61000-6-2 ، مع مقاومة تداخل RF تصل إلى 10 فولت/م.
يدعم ABB NTCL01 التواصل الكامل لعدم الاكتتاب بسرعة تصل إلى 1 ميغابت في الثانية. وهو يدعم الكابلات ذات المحور المزدوج (حتى 1 كم) أو كابلات محورية (حتى 5 كم) ، وهي متوافقة مع وحدات تمدد الألياف البصرية (يتطلب محولًا خارجيًا).
يتكامل ABB NTCL01 بسلاسة مع أنظمة ABB DCS ، ويدعم Modbus RTU (RS-485) و Profibus DP ، وهو متوافق مع أنظمة PLC أو SCADA الطرف الثالث.
يراقب ABB NTCL01 حالة إمداد الطاقة للأجهزة الميدانية وجودة رابط الاتصال وأجهزة الإنذار الزائدة للإشارة في الوقت الفعلي. إنه يتميز بمؤشرات حالة LED (الطاقة ، التواصل ، خطأ) لتحديد المشكلة السريعة.
يتيح ABB NTCL01 القراءة عن بُعد لمعلمات الجهاز عبر بروتوكول هارت أو برنامج تكوين DCS. وهو يدعم ترقيات البرامج الثابتة عبر الإنترنت دون توقف.
PRoduct باستخدام مبدأ
يقوم ABB NTCL01 بتحويل إشارة 4-20MA إلى قيمة رقمية 16 بت عبر محول تمثيلي إلى رقمي (ADC) ويغلفها في إطار بروتوكول Infinet.
يتداخل مع إشارة رقمية 1200 هرتز/2200 هرتز FSK على الإشارة التناظرية لتمكين تبادل البيانات ثنائية الاتجاه.
يستخدم معالجًا داخليًا لتعيين بيانات Modbus RTU لتنسيق Infinet والعكس بالعكس.
يتواصل مع المحطة الرئيسية (مثل وحدة التحكم INNIS 01) كمحطة عبيد ، ودعم سلسلة Daisy أو طوبولوجيا Star.
يمكن أن تتصل منافذ الشبكة المزدوجة بصلتين مستقلتين ، تلقائيًا التبديل في حالة الفشل. وهو يدعم وظيفة بوابة Profibus DP للشبكات المختلطة متعددة البروتوكول.
تطبيق المنتج
يمكن استخدام ABB NTCL01 لاكتساب البيانات والتحكم عن بُعد في مستشعرات الضغط البئر ومقياس التدفق ، ويدعم التثبيت في مناطق مقاومة للانفجار.
يمكن استخدامه لمراقبة حالة معدات المحطة الفرعية ومتوافق مع معيار IEC 61850.
إنه يتيح المراقبة في الوقت الفعلي للإشارات التناظرية مثل مستوى سائل المفاعل وقيمة الرقم الهيدروجيني ، ويجمع مع بروتوكول HART لتحقيق الصيانة التنبؤية.
وهي تتيح الإدارة المركزية لتيار محرك محطة المضخة وفتح الصمام ، ويدعم اتصال Modbus RTU مع PLCs الطرف الثالث.
