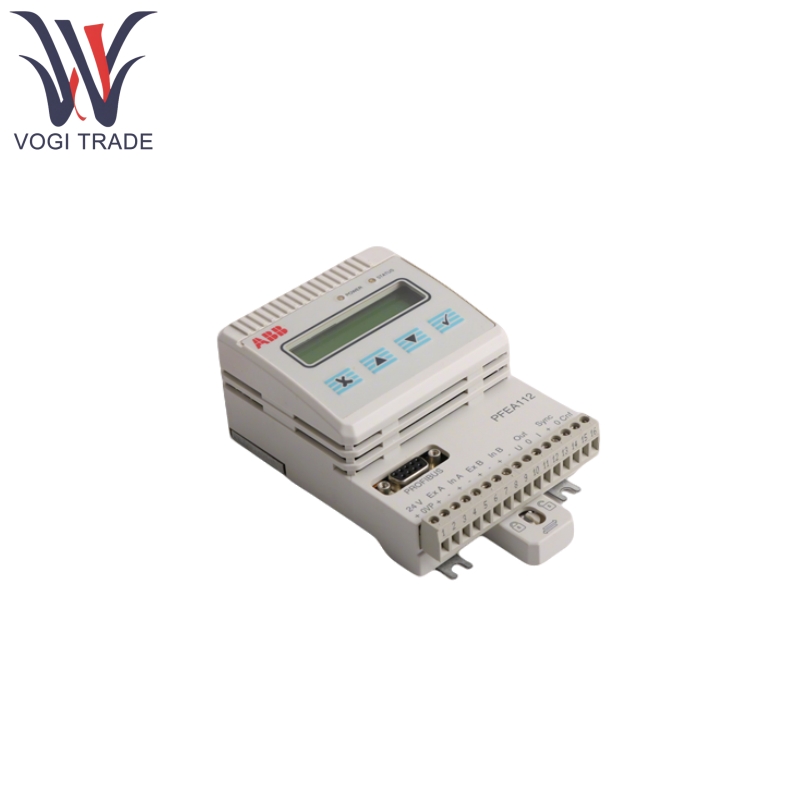

العلامة التجارية: ABBالوصف: إلكترونيات التوترالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنABB PFEA112-20 3BSE050091R20 يحقق التحكم في الحلقة المغلقة في توتر المواد المستمر عن طريق دمج معالجة إشارة المستشعر ، وخوارزميات التحكم في PID ، وواجهات الاتصال. هدف التصميم هو ضمان توتر المواد المستقرة أثناء الإنتاج ومنع عيوب المنتج أو تلف المعدات الناجم عن تقلبات التوتر.
| تصنيع |
ABB |
| رقم النموذج |
PFEA112-20 |
| رقم الطلب |
3BSE050091R20 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8451900000 |
| البعد |
18*10*4cm |
| وزن |
1 كجم |
ميزات المنتج
يدعم ABB PFEA112-20 3BSE050091R20 مدخلات مستشعر التوتر المزدوج وتستخدم خوارزمية PID لضبط إشارة الخرج (4-20MA أو 0-10V) في الوقت الحقيقي ، والتحكم في المشغل لتحقيق تقلبات التوتر لـ ≤ ± 0.5 ٪ FS.
يأتي ABB PFEA112-20 3BSE050091R20 قياسيًا مع واجهات RS-485 (Modbus RTU) و Profibus-DP (DP-V0) ، ويدعم بروتوكولات الإيثرنت الصناعية مثل EtherCat و Profinet عبر بطاقة اتصال.
يتميز ABB PFEA112-20 3BSE050091R20 بشاشة LCD ذات الأحرف المدمجة 2 × 16 ، ودعم واجهات متعددة اللغات بما في ذلك اللغة الإنجليزية والصينية ، ويمكنها عرض قيم التوتر في الوقت الفعلي ، وحالة الإنذار ، وقوائم إعدادات المعلمة. تدعم لوحة لوحة المفاتيح تكوين المعلمة السريعة وتشخيص الأعطال.
ABB PFEA112-20 3BSE050091R20 يدعم تبديل وحدة التوتر (N ، KN ، KG ، LBS) ، معايرة المستشعر ، وتعديل معلمة المرشح ، والتكيف مع خصائص المواد المختلفة ومتطلبات العملية.
المنتج باستخدام المبدأ
تقوم مستشعرات التوتر (مثل سلسلة ABB PFCL/PFTL) بتحويل توتر المواد إلى إشارات تمثيلية على مستوى MV ، والتي يتم إدخالها في مكبر الصوت التفاضلي لوحدة PFEA112-20. تتضمن الوحدة مصدر الإثارة 330Hz للقضاء على تدخل الضوضاء البيئية.
المعالجات الدقيقة تضخّم وتصفية وأداء تحويل تمثيلي إلى رقمي على إشارة المستشعر. بعد مقارنتها مع قيمة التوتر المسبق ، يقوم بحساب كمية التحكم باستخدام خوارزمية PID وتخرجها إلى المشغل (مثل محرك المؤازرة). يمكن للمستخدمين ضبط معلمات PID (P ، I ، D) عبر البرنامج لتحسين الاستجابة الديناميكية.
يمكن تحميل البيانات على PLC أو كمبيوتر مضيف عبر RS-485 أو Profibus-DP للمراقبة عن بُعد وتكوين المعلمة. عند دعم بروتوكول Modbus TCP ، يمكن دمجه مع نظام SCADA لتمكين إمكانية تتبع بيانات الإنتاج وتحليله.
معلمة المنتج
فيما يلي ABB PFEA112-20 3BSE050091R20 تفاصيل إلكترونيات التوتر.
| المعلمة |
مواصفة |
| جهد المدخلات |
DC 24V (نطاق واسع 18-36V) ، تموج ≤10 ٪ |
| استهلاك الطاقة |
7.5W (نموذجي) ، 12W (ذروة) |
| الإثارة المستشعر |
330 هرتز التيار الجيبي (0.5Arms) ، متوافق مع أجهزة استشعار مقياس سلالة 2/3/4-wire |
| الإخراج التناظرية |
2 مخرجات مستقلة (4-20MA/0-10V) ، سعة التحميل ≤500Ω |
| الإخراج الرقمي |
1 إخراج التتابع (24 فولت DC/2A) ، للإنذار أو التحكم الخارجي |
| معدل الاتصال |
RS-485: 19.2kbps ~ 1Mbps Profibus-DP: 12 ميجابت في الثانية |
| درجة حرارة التشغيل |
-20 درجة مئوية إلى +60 درجة مئوية (IP20) -10 درجة مئوية إلى +55 درجة مئوية (IP65) |
| درجة حرارة التخزين |
-40 درجة مئوية إلى +85 درجة مئوية (غير تكثيف) |
