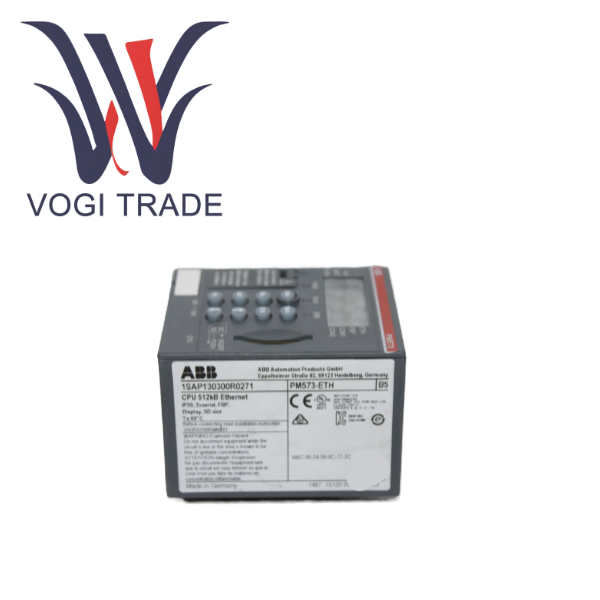

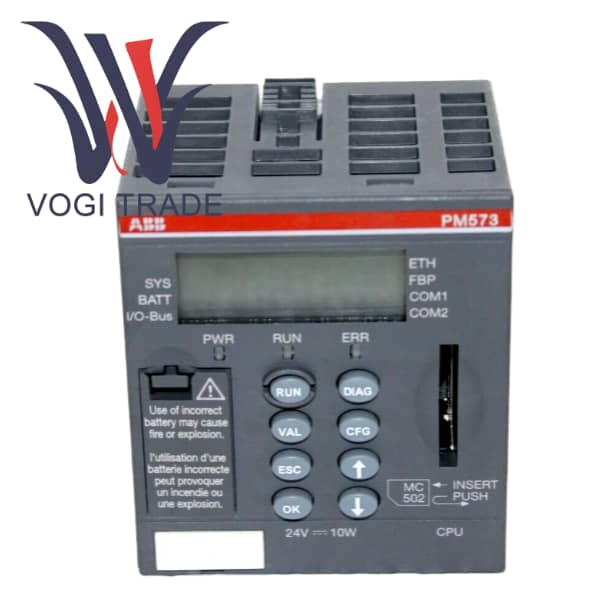

ايه بي بي PM573-ETH 1SAP130300R0271

نظرة عامة على المنتج

PM573-ETH عبارة عن وحدة معالجة مركزية (CPU) لواجهة إيثرنت متكاملة عالية الأداء في وحدات التحكم المنطقية القابلة للبرمجة من سلسلة ABB AC 500. بصفته العقل الأساسي لنظام التشغيل الآلي AC 500، يكون 1SAP130300R0271 مسؤولاً عن تنفيذ برامج التحكم التي يكتبها المستخدمون، وإدارة تبادل بيانات الإدخال/الإخراج، والتعامل مع جميع مهام الاتصال الداخلية والخارجية.

تنتمي هذه الوحدة إلى عائلة PM57x في سلسلة AC 500 ويتم وضعها للتطبيقات المتوسطة إلى المتطورة. الميزة الأكثر تميزًا هي أنه يدمج منفذ إيثرنت بسرعة 10/100 ميجابت/ثانية على اللوحة، مما يتيح اتصال شبكة عالي السرعة دون شغل فتحات وحدة اتصال إضافية. وهذا يجعل PM573-ETH خيارًا مثاليًا لمشاريع الأتمتة الصغيرة والمتوسطة الحجم التي تتطلب إمكانات معالجة قوية وسعة إدخال/إخراج غنية واتصالات Ethernet القياسية. 1SAP130300R0271 يوازن بشكل مثالي بين الأداء والوظيفة والتكلفة، وهو حجر الزاوية لبناء أنظمة تحكم صناعية حديثة ومترابطة.

الميزات الوظيفية للمنتج

أداء معالجة قوي

تضمن سرعة تنفيذ التعليمات المنطقية ذات المستوى الفرعي للميكروثانية لـ PM573-ETH دورة مسح منخفضة للغاية حتى عند التعامل مع التشابك المنطقي المعقد أو إخراج العد/النبض عالي السرعة، مما يلبي متطلبات الوقت الفعلي الصارمة.

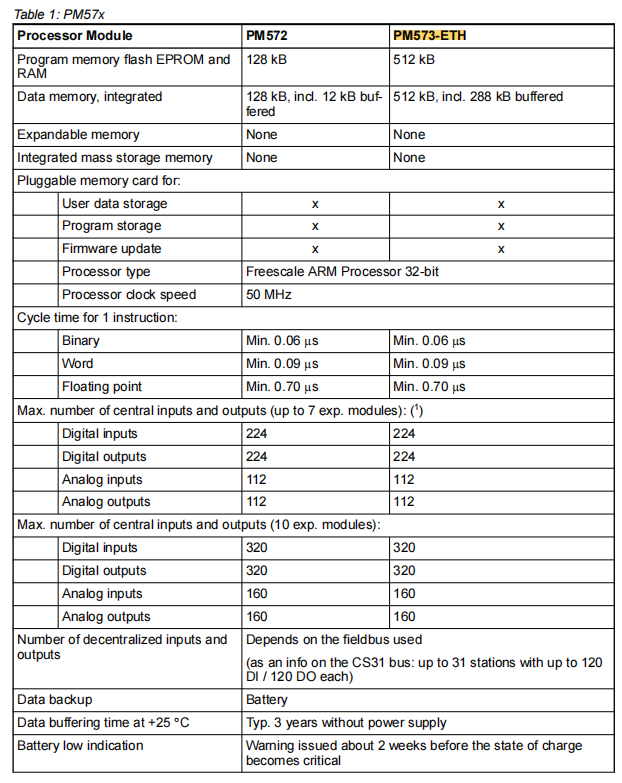

تعد مساحة ذاكرة البرنامج والبيانات البالغة 512 كيلو بايت كافية لاستيعاب عناصر التحكم المعقدة إلى حد ما، بما في ذلك البرامج المكتوبة بلغات IEC 61131-3 المختلفة مثل النص المنظم والرسوم البيانية الوظيفية، بالإضافة إلى كمية كبيرة من بيانات العمليات والصيغ.

إيثرنت مدمج مع قابلية توسعة اتصالات ممتازة

يعد منفذ Ethernet المدمج هو ميزته الأساسية. يدعم 1SAP130300R0271 البروتوكولات الصناعية السائدة مثل TCP/IP، وModbus TCP، وEtherNet/IP، ويستخدم في

البرمجة الهندسية، والبرمجة والتشخيص السريع والفعال عبر الإنترنت/دون الاتصال بالإنترنت من خلال برنامج Automation Builder أو Control Builder M.

تكامل HMI/SCADA، اتصال سلس مع أي شاشة تعمل باللمس أو نظام مراقبة يدعم البروتوكولات القياسية.

تتوفر وظيفة خادم الويب الاختيارية، مما يسمح بالمراقبة عن بعد لحالة PLC من خلال متصفح الويب القياسي.

يتيح الاتصال من PLC إلى PLC تبادل البيانات بسرعة عالية مع أجهزة AC 500 الأخرى أو PLCS من طرف ثالث.

تتيح قدرة التوسعة التي لا مثيل لها لجهاز 1SAP130300R0271 الحصول على شبكة إيثرنت مدمجة مع الاحتفاظ بقدرة التوسعة لما يصل إلى أربع وحدات اتصال خارجية. وهذا يعني أن موقع PM573-ETH يمكن أن يحتوي في نفس الوقت على 1 على متن الطائرة + 4 امتدادات = 5 قنوات اتصال مستقلة. يمكن لـ PM573-ETH إنشاء شبكة هجينة معقدة تدمج Ethernet وPROFIBUS وCANopen وModbus RTU بسهولة دون الحاجة إلى أجهزة بوابة إضافية.

قدرات معالجة الإدخال/الإخراج الغنية

يدعم ما يصل إلى 224 نقطة رقمية و112 نقطة تناظرية للإدخال/الإخراج المحلي/الموسع، مما يتيح لوحدة المعالجة المركزية التحكم المباشر أو مراقبة خط إنتاج أو وحدة معالجة ذات نطاق كبير، مما يقلل الحاجة إلى الإدخال/الإخراج عن بعد.

نطاق الصناعة المطبق

يعتبر PM573-ETH، بأدائه المتوازن وقدرات الاتصال القوية، مناسبًا لمجموعة واسعة من مجالات الأتمتة الصناعية.

التصنيع الميكانيكي وخطوط التعبئة والتغليف المعقدة وخطوط التجميع ومناضد الاختبار.

تتطلب صناعة الأغذية والمشروبات تحكمًا دقيقًا في العمليات وإدارة التركيبات في عمليات مثل التعبئة والخلط والتعقيم.

معالجة المياه والصرف الصحي والتحكم في مجموعات محطات الضخ وأنظمة الجرعات ووحدات معالجة الأغشية.

أنظمة التحكم المساعدة لمحطات الطاقة الكهرومائية الصغيرة، ومزارع الطاقة الكهروضوئية/طاقة الرياح، وأتمتة المحطات الفرعية في قطاع الطاقة.

وحدة التحكم الرئيسية BAS للمجمعات التجارية الكبيرة في أتمتة المباني.

يمكن استخدام PM573-ETH 1SAP130300R0271 في أي موقف يتطلب حل PLC موثوقًا مع إمكانات معالجة قوية، واتصالات I/O غنية واتصالات Ethernet جاهزة للاستخدام.
