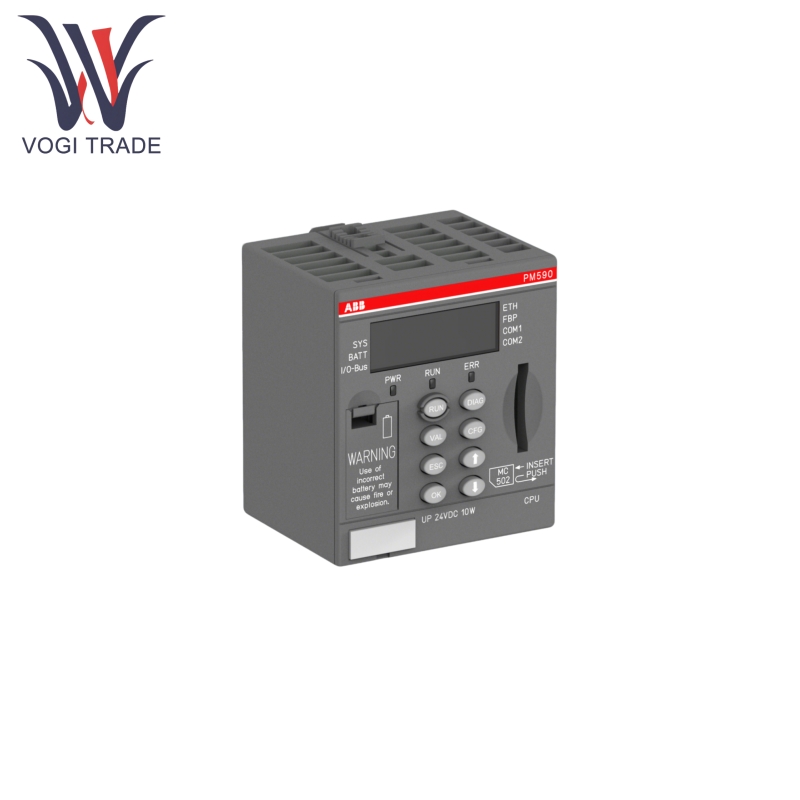

العلامة التجارية: ABBالوصف: وحدة المعالجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم ABB PM590-ETH بشكل أساسي للتحكم المنطقي ومعالجة البيانات والتعاون مع المعدات في السيناريوهات الصناعية المعقدة. تقع دورة حياتها في الحالة "النشطة" ، وهي تدعم تخطيط ونشر النظام الجديد ، مع قوة الحوسبة القوية ، وظائف الاتصال متعددة البروتوكول ، وقابلية التوسع المرنة ، مناسبة لاحتياجات التحكم في الأتمتة الصناعية المتوسطة والواسعة النطاق.
| تصنيع |
ABB |
| رقم النموذج |
PM590-ETH |
| رقم الطلب |
1SAP150000R0271 |
| كتالوج |
AC500 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8471800000 |
| البعد |
8*8*8cm |
| وزن |
0.2 كجم |
ميزات المنتج
تم تجهيز ABB PM590-ETH بمعالج ذراع FreeScale 32 بت مع سرعة ساعة قدرها 400 ميجا هرتز ويدعم تنفيذ التعليمات السريعة (الحد الأدنى لوقت الدورة 0.002µs للتعليمات الثنائية).
يحتوي ABB PM590-ETH على 2 ميغابايت من ذاكرة البرنامج (Flash EPROM+RAM) ، و 3072 كيلو بايت من ذاكرة البيانات (بما في ذلك 1536 كيلو بايت العازلة) ، ويدعم توسيع بطاقة الذاكرة (لتخزين بيانات المستخدم ، والنسخ الاحتياطي للبرنامج وتحديث البرامج الثابتة).
يحتوي ABB PM590-ETH على واجهة Ethernet المدمجة (10/100 Base-TX ، 1x RJ45) ، ويدعم بروتوكولات TCP/IP ، ويب ، SNTP و IEC60870-5-104 للمراقبة عن بُعد وتحميل البيانات.
يحتوي ABB PM590-ETH على واجهات RS-232/485 (قابلة للتكوين ، معدل 0.3 ~ 187.5 كيلو بايت/ثانية) ، يدعم Modbus (Master/Slave) ، بروتوكول ناقل CS31 ، متوافق مع البرمجة والاتصال التسلسلي.
يحتوي ABB PM590-ETH على واجهة FBP واحدة لدعم توسيع FieldBus ويمكنه توصيل ما يصل إلى 4 وحدات اتصال خارجية (مثل Profibus DP ، Canopen ، إلخ).
يحتوي ABB PM590-ETH على نسخة احتياطية من البيانات ، ووقت عازلة للبيانات نموذجي لمدة 3 سنوات بعد انقطاع التيار الكهربائي (+25 درجة مئوية) وإنذار البطارية المنخفض قبل أسبوعين.
تم تجهيز ABB PM590-ETH بعرض LCD ، و 8 مفاتيح ومصابيح LED ، ويدعم تشغيل/إيقاف التبديل وعرض الحالة وتشخيص الأعطال.
ABB PM590-ETH يدعم برامج المستخدم المحمية كلمة المرور لمنع التعديلات غير المصرح بها.
المنتج باستخدام المبدأ
يمكن لـ ABB PM590-ETH الحصول على إشارات رقمية/تمثيلية من أجهزة الاستشعار في الموقع عبر وحدات توسيع I/O ونقلها إلى المعالج عبر واجهة RS-232/485 أو FBP.
يمكن لـ ABB PM590-ETH إجراء حساب في الوقت الفعلي على البيانات التي تم جمعها وتنفيذ منطق التحكم استنادًا إلى برنامج المنطق الذي كتبه المستخدم.
يمكن لـ ABB PM590-ETH تحويل نتائج العملية إلى إشارات التحكم وقيادة المشغلات من خلال وحدات I/O لتحقيق تنظيم عملية الإنتاج.
يمكن لـ ABB PM590-ETH تحميل البيانات إلى نظام SCADA أو كمبيوتر مضيف من خلال واجهة Ethernet ، وتلقي أوامر التحكم عن بُعد في نفس الوقت ؛ على المستوى المحلي ، يمكن أن يدرك الاستعراض والتشغيل من خلال شاشة العرض ولوحة المفاتيح.
يمكن لـ ABB PM590-ETH نسخة احتياطية من بيانات المفاتيح عبر بطارية وبرنامج تخزين معلمات التكوين في بطاقة الذاكرة ، ودعم التحديث في الموقع.
تطبيق المنتج
يمكن استخدام ABB PM590-ETH على نطاق واسع في صناعة التصنيع ، وصناعة الطاقة ، والبنية التحتية ، والبيئة القاسية ، إلخ.
صناعة التصنيع:
التحكم في أتمتة خط الإنتاج (مثل تجميع السيارات ، والآلات) ، لتحقيق ربط المعدات وتعديل معلمة المعالجة.
صناعة الطاقة:
تحكم الوحدة في حقول الطاقة والنفط والغاز (مثل المولدات ، وحدات الضخ) ، والوصول إلى نظام الإرسال من خلال بروتوكول IEC60870-5-104.
بنية تحتية:
التحكم في العملية في معالجة المياه ومحطات معالجة مياه الصرف الصحي ، ودعم المراقبة عن بُعد وتشخيص الأعطال.
بيئة قاسية:
إصدار XC مناسب للمعادن والصناعة الكيميائية وغيرها من درجة الحرارة المرتفعة والرطوبة العالية أو البيئة المسببة للتآكل لضمان تشغيل مستقر.
معلمة المنتج
ما يلي هو ABB PM590-ETT المعالج التفاصيل.
| المعلمة |
مواصفة |
| مدخلات الطاقة |
24V DC (-15 ٪ ~+20 ٪) ، مع حماية قطبية عكسية ؛ اتصال طرفي ربيع 5 دبوس قابل للفصل |
| الاستهلاك الحالي |
150ma (24 فولت DC) |
| المعالج والسرعة |
32 بت معالج الذراع Freescale ، 400 ميجا هرتز 33-minimum الوقت للتعليمات الثنائية: 0.002µs 34 تعليمات العائمة: 0.004µs |
| ذاكرة |
ذاكرة البرنامج: 2 ميغابايت (فلاش eprom + ذاكرة الوصول العشوائي) ذاكرة البيانات: 3072 كيلو بايت (بما في ذلك 1536 كيلو بايت مخزنة) |
| سعة I/O. |
ما يصل إلى 10 وحدات تمدد: 320 مدخلات/مخرجات رقمية لكل منها ، 160 مدخلات/مخرجات تمثيلية لكل منها |
| واجهات الاتصال |
1x Ethernet (10/100 Base-TX ، RJ45) 2x RS-232/485 1x FBP |
| بروتوكولات الاتصال |
Ethernet TCP/IP ، خادم الويب ، SNTP ، IEC60870-5-104 ، Modbus ، CS31 |
| لغات البرمجة |
St ، IL ، FBD ، LD ، SFC ، CFC (متوافق مع معيار IEC 61131-3) |
| درجة حرارة التشغيل (الإصدار القياسي) |
0 درجة مئوية ~+60 درجة مئوية (تركيب أفقي) ، 0 درجة مئوية ~+40 درجة مئوية (التثبيت العمودي) درجة حرارة التخزين: -40 درجة مئوية ~+70 درجة مئوية |
| التوافق الكهرومغناطيسي |
مناعة ESD: تصريف الهواء 8kV ، اتصال الاتصال 6kV مناعة الطفرة: إمدادات الطاقة 1KV (خط إلى أرض) |
| توافق قاعدة الطرفية |
TB511 (وحدة اتصال واحدة) TB521/TB523 (2 وحدات اتصال) TB541 (4 وحدات اتصال) |
