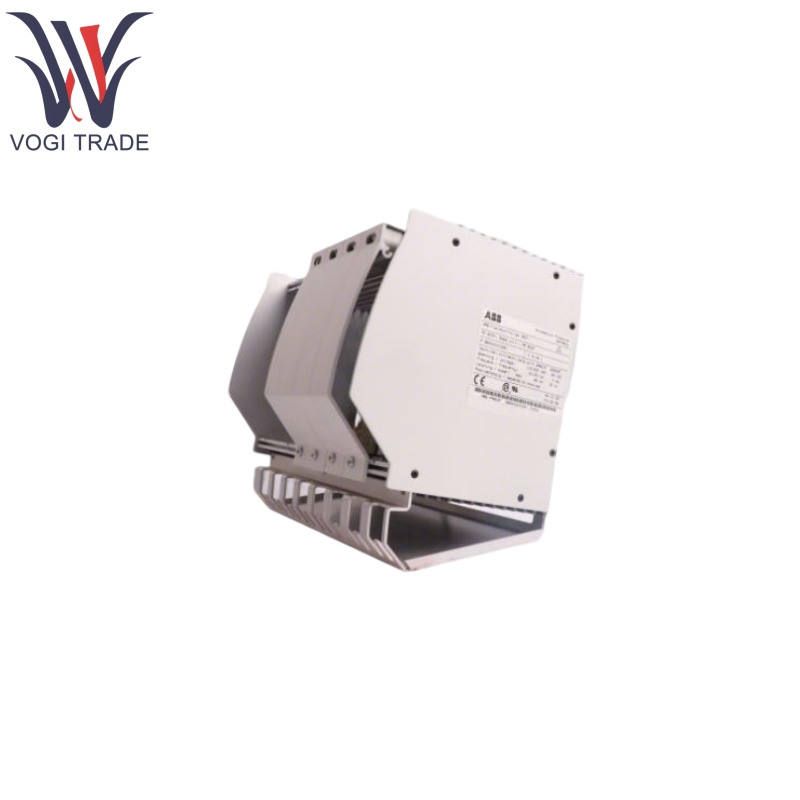

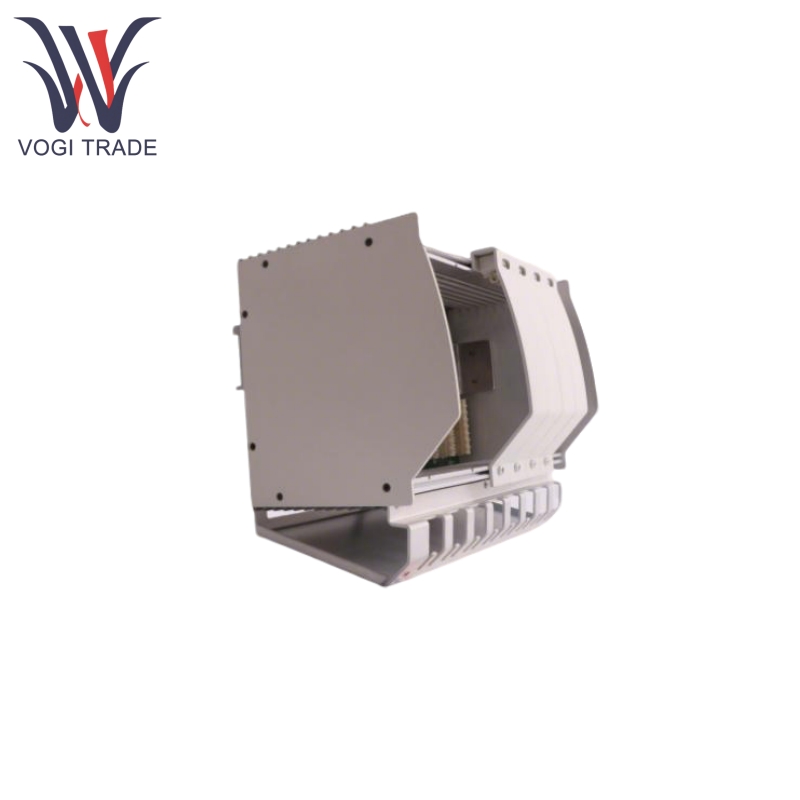

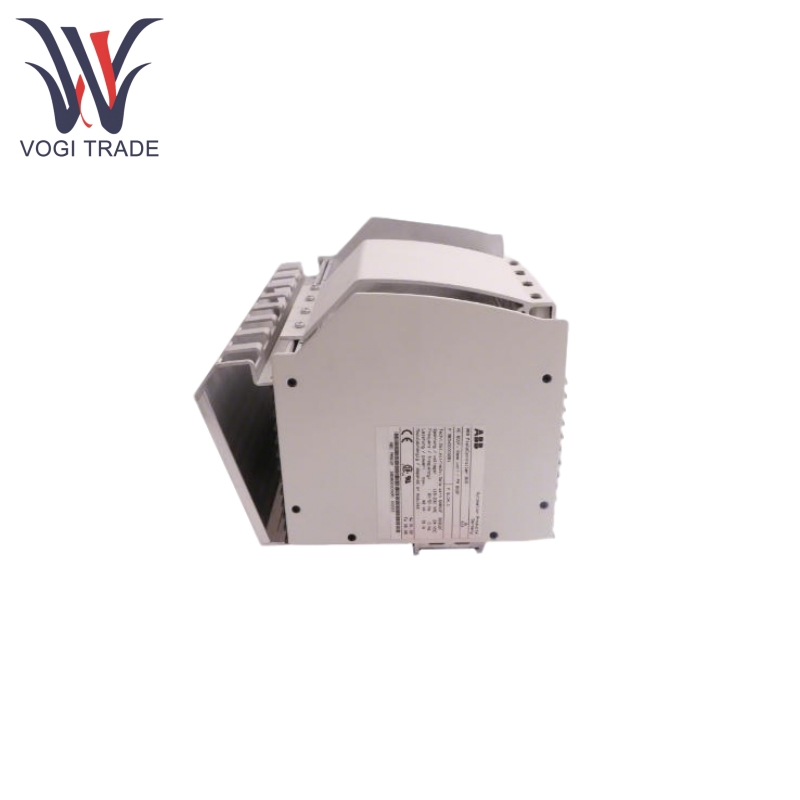

العلامة التجارية: ABBالوصف: الوحدة الأساسيةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 5مدة الدفع: T/T.ميناء الشحن: شنتشنABB PM802F 3BDH000002 REP BASE POSTRICT 4 MB الوظائف الأساسية هي دمج تقنية FieldBus مع مهام التحكم في العمليات التقليدية. إنه يجمع وعمليات وتشخيص بيانات العملية من خلال أربعة خطوط FieldBus التي تدعم أنواعًا مختلفة من بروتوكولات FieldBus ، وتتيح تبادل البيانات الفعال مع وحدات التحكم الأخرى ومحطات المشغل ومحطات الهندسة عبر Ethernet.
| تصنيع |
ABB |
| رقم النموذج |
PM802F |
| رقم الطلب |
3BDH000002-REP |
| كتالوج |
و 800F |
| بلد المنشأ |
سويسرا |
| رمز HS |
9032900090 |
| البعد |
24*20*18 سم |
| وزن |
2 كجم |
ميزات المنتج
يتميز ABB PM802F 3BDH000002-REP بمعالجات صخرية Super RISC ذات الأداء القصوى لـ 150 MIPs ، مزودة بذاكرة التخزين المؤقت للوحدة المعالجة المركزية الداخلية 16K (مع اكتشاف الخطأ ووظيفة التصحيح).
يحتوي ABB PM802F 3BDH000002-REP على تكوين تخزين من ذاكرة الوصول العشوائي الثابتة 4 ميجابايت (للبيانات في الوقت الفعلي والتكوين ، مع النسخ الاحتياطي للبطارية) ، و 4 ميجابايت فلاش EPROM (طول كلمة 32 بت) ، و 16Kbit Serial EEPROM.
ABB PM802F 3BDH000002-REP يدعم 4 فتحات الوحدة النمطية FieldBus (F1-F4) ، متوافقة مع أنواع مختلفة من الوحدات مثل Profibus-DP ، العلبة ، والواجهات التسلسلية (على سبيل المثال ، FI 830F ، FI 810F).
تم تجهيز ABB PM802F 3BDH000002-REP بفتحات وحدة اتصال Ethernet (E1-E2) ، ودعم واجهات مثل 10Base2 ، و AUI ، و 10BASET (على سبيل المثال ، EI 801F ، EI 803F) ، مع معدل نقل البيانات من 10 mbit/s و CPU <4 ٪.
يتم تنفيذ ABB PM802F 3BDH000002-REP باستخدام وحدتين AC 800F ، مع وجود روابط زائدة متزامنة البيانات عبر وحدة Ethernet الثانية لضمان الاستحواذ السلس من قبل وحدة الاستعداد في حالة فشل الوحدة الأولية (دون انقطاع).
يوفر ABB PM802F 3BDH000002-REP حماية لمنع الطاقة لبيانات ذاكرة الوصول العشوائي والساعة في الوقت الفعلي عبر وحدات Ethernet أو وحدات البطارية (على سبيل المثال ، AM 801F) ، مع بطارية جديدة تدوم ≥1.5 سنة و ≥ 10 أيام بعد تحذير منخفضة الانحناء.
وحدات FieldBus ووحدات الاتصال قابلة للتبديل ، مع تحديثات التكوين التلقائي أثناء الاستبدال.
يشمل ABB PM802F 3BDH000002-REP مراقبة درجة حرارة مدمجة ومراقبة ، ودعم تحديد الوحدة النمطية (بما في ذلك المعلمات المصنع والتشغيلية). تعرض مؤشرات LED المتكاملة معلومات في الوقت الفعلي عن حالة الطاقة ، والحالة التشغيلية ، والأخطاء ، بدعم من التشخيصات عن بُعد.
المنتج باستخدام المبدأ
يقوم ABB PM802F 3BDH000002-REP بجمع إشارات من أجهزة استشعار الحقل عبر وحدة FieldBus ، ويعالجها باستخدام برنامج التحكم ببرمجة المستخدم داخل وحدة المعالجة المركزية الداخلية ، ثم يرسل أوامر تحكم إلى المشغل عبر وحدة FieldBus لتحقيق التحكم في عملية المغلق.
عند تكوينه باستخدام وحدات AC 800F المزدوجة ، تزامن الوحدة الأساسية بيانات التكوين ، والأوامر في الوقت الفعلي ، ومعلومات الحالة إلى الوحدة الثانوية عبر وحدة Ethernet الثانية. إذا فشلت الوحدة الأساسية ، فإن الوحدة الثانوية تتولى السيطرة على الفور بعد اكتشاف الفشل عبر الرابط الزائد. عملية التبديل شفافة لنظام المستوى العلوي ، مما يضمن الإنتاج دون انقطاع.
يتم تخزين معلومات التكوين والبيانات في الوقت الفعلي في ذاكرة الوصول العشوائي. في حالة انقطاع التيار الكهربائي ، يتم الحفاظ على البيانات عن طريق الطاقة من وحدة Ethernet أو وحدة البطارية (AM 801F) ، مما يمنع فقدان التكوين عند إعادة التشغيل. يشار إلى انخفاض مستويات البطارية من خلال إنذار LED ، مما يضمن الصيانة في الوقت المناسب.
يتم تحقيق التواصل مع محطة المشغل ومحطة الهندسة من خلال ناقل نظام Ethernet الخاص بوحدة Ethernet الأولى ، ودعم تنزيلات التكوين وتقارير حالة الوحدة النمطية ؛ يتم الانتهاء من التواصل مع الأجهزة الميدانية من خلال وحدات متصلة عبر أربع فتحات FieldBus ، مما يدعم المعالجة الموازية لبروتوكولات متعددة.
معلمة المنتج
التفاصيل التالية هي وحدة ABB PM802F 3BDH000002-REP الأساسية.
| فئة |
تفاصيل المعلمة |
| وحدة المعالجة المركزية |
Intel 80960HT25/75 ، معالج RISC Super Super 32 بت ، حتى 150 MIPS ، ذاكرة التخزين المؤقت الداخلية 16K |
| تخزين |
ذاكرة الوصول العشوائي: 4 ميغابايت ثابتة (مع نسخة احتياطية من البطارية) EPROM: 4 ميجابايت (طول كلمة 32 بت) eeprom: 16kbit التسلسلية |
| إمدادات الطاقة واستهلاك الطاقة |
أقصى استهلاك للطاقة للوحدة الأساسية: 6.3W يدعم وحدات تزويد الطاقة SA 801F (115/230V AC) ، SD 802F (24V DC) |
| معدل الاتصال |
Ethernet: 10 ميغابت/ثانية (10Base2/10base5/10baset) Fieldbus حتى 12 ميجابت/ثانية (Profibus-DP) |
| القدرة على التكيف البيئي |
درجة حرارة التشغيل: 0-60 درجة مئوية (المحيط) ، 0-70 درجة مئوية (المراقبة الداخلية) درجة حرارة التخزين: -25 إلى 85 درجة مئوية الرطوبة النسبية: ≤80 ٪ (المتوسط السنوي) ، ≤ 95 ٪ (30 يومًا في السنة ، غير التكوين) |
