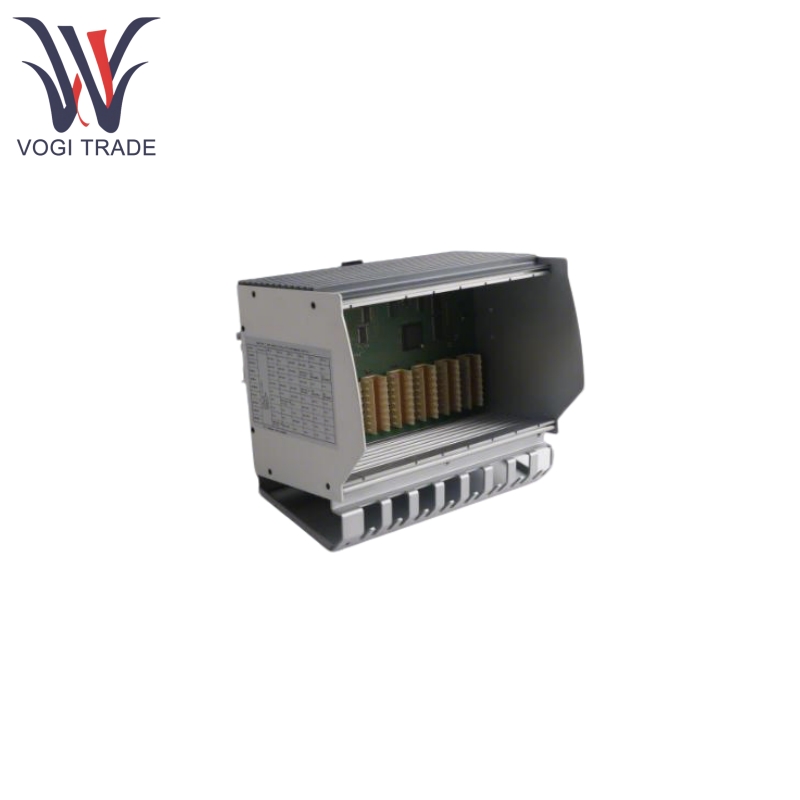

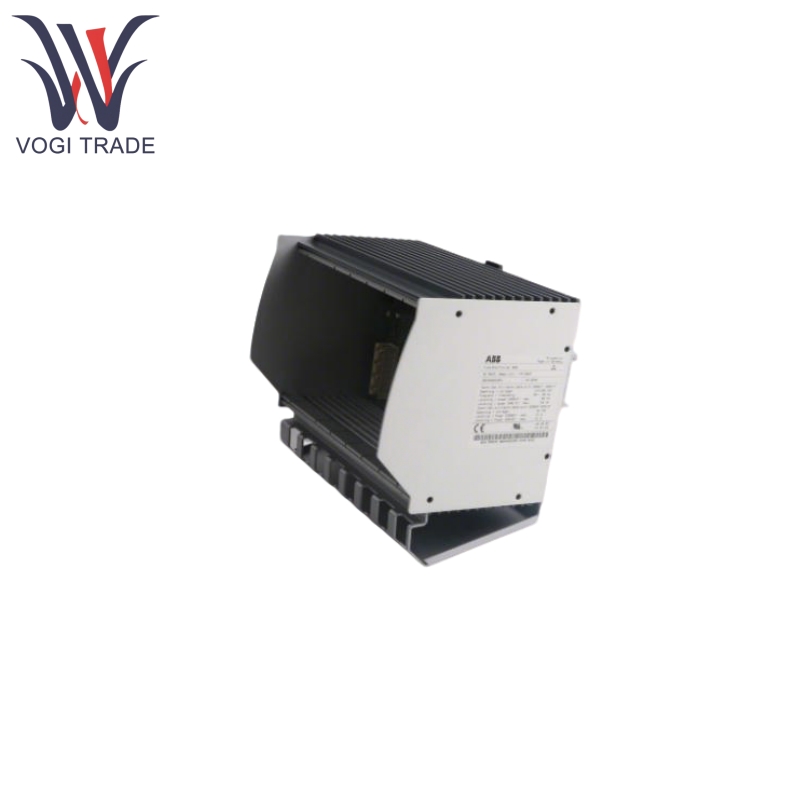

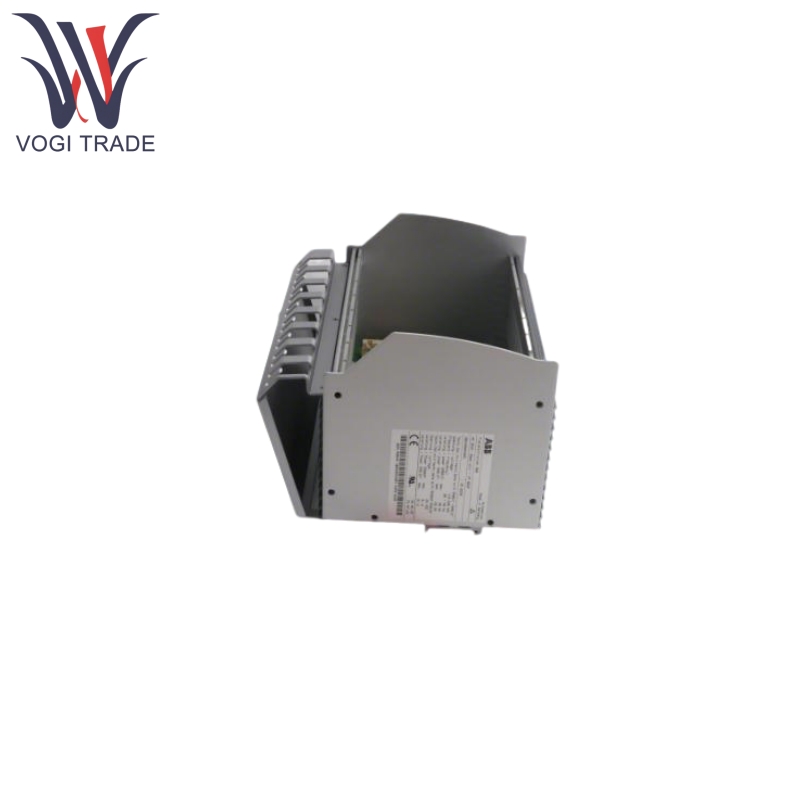

العلامة التجارية: ABBالوصف: الوحدة الأساسيةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 8مدة الدفع: T/T.ميناء الشحن: شنتشنABB PM803F 3BDH000530R1 الوحدة الأساسية 16 ميجا بايت هي جمع وعمليات وتفاعل مع بيانات العملية الصناعية من خلال إمكانيات FieldBus المتكاملة ، مع دعم مشاريع التحكم الأكثر تعقيدًا. بالمقارنة مع PM802F ، فإنه يحتوي على ذاكرة أكبر وتقنية تخزين أكثر تقدمًا ، مما يتيح لها التعامل مع مشاريع الأتمتة على نطاق واسع. بفضل تحسين تكنولوجيا الذاكرة ، يكون وقت التخزين المؤقت للبيانات أقصر ، مما يجعله مناسبًا للسيناريوهات الصناعية مع متطلبات أعلى لقدرة المعالجة ومقياس المشروع.
| تصنيع |
ABB |
| رقم النموذج |
PM803F |
| رقم الطلب |
3BDH000530R1 |
| كتالوج |
و 800F |
| بلد المنشأ |
سويسرا |
| رمز HS |
9032900090 |
| البعد |
24*20*18 سم |
| وزن |
2 كجم |
ميزات المنتج
يستخدم ABB PM803F 3BDH000530R1 نفس المعالجات الدقيقة لـ Super Cleans RISC مثل PM802F (حتى 150 MIPs) ومجهزة بذاكرة التخزين المؤقت للوحدة المعالجة المركزية الداخلية 16K (مع اكتشاف الأخطاء وتصحيحها).
يتميز ABB PM803F 3BDH000530R1 بذاكرة وصول عشوائي ديناميكي متزامن 16 ميجابايت (للبيانات في الوقت الفعلي والتكوين ، مع النسخ الاحتياطي للبطارية) ، و 8 ميغابايت وميض EPROM (طول كلمة 32 بت) ، ودعم عمليات المشروع على نطاق واسع مع انخفاض وقت التخزين المؤقت مقارنة مع PM802F.
ABB PM803F 3BDH000530R1 يدعم 4 فتحات الوحدة النمطية FieldBus (F1-F4) ، متوافقة مع Profibus-DP (FI 830F) ، CAN (FI 810F) ، واجهة التسلسلية (FI 820F) ، وغيرها من الوحدات ، قادرة على التواصل مع 126 من البروفيبوس الرقيق.
يحتوي ABB PM803F 3BDH000530R1 على فتحات وحدة Ethernet (E1-E2) ، ودعم 10Base2 (EI 811F) ، AUI (EI 812F) ، 10BASET (EI 813F) ، وما إلى ذلك ، مع معدل نقل من 10 mbit/s ، CPU Overhead <4 ٪ ،
يمكن تنفيذ ABB PM803F 3BDH000530R1 باستخدام وحدتين AC 800F ، مع وجود روابط زائدة متزامنة البيانات عبر وحدة Ethernet الثانية. في حالة فشل الوحدة الأولية ، تتولى الوحدة الثانوية بسلاسة (دون تعطيل).
يدعم ABB PM803F 3BDH000530R1 مزود الطاقة المزدوج 24V DC (على سبيل المثال ، SD 812F) ، وعند استخدامه مع وحدة RLM01 ، يتيح التكرار لخط Profibus.
يتم نسخ بيانات RAM عبر وحدة Ethernet أو وحدة البطارية (AM 811F). توفر البطارية الجديدة ≥10 أيام من وقت التشغيل (PM803F) و ≥5 ساعات بعد تحذير منخفض.
المنتج باستخدام المبدأ
يتم تحقيق التواصل مع محطة المشغل/محطة الهندسة من خلال وحدة Ethernet الأولى (ناقل النظام) ، و ABB PM803F 3BDH000530R1 يدعم تنزيل التكوين وتقارير الحالة ، ويتم تحقيق اتصال الجهاز الميداني من خلال أربع فتحات FieldBus ، متوافقة مع المعالجة المتوازية متعددة البروتوكول.
ABB PM803F 3BDH000530R1 يزامن التكوين والبيانات في الوقت الفعلي مع AC 800F عبر وحدة Ethernet ، في حالة فشل الوحدة الرئيسية ، تتولى الوحدة على الفور ضمان استمرارية التحكم. يتم تحقيق التكرار خط Profibus عن طريق تحويل سطر واحد إلى خط زائد مزدوج عبر وحدة RLM01.
في حالة انقطاع التيار الكهربائي ، يتم الحفاظ على بيانات RAM بواسطة الطاقة من وحدة Ethernet أو وحدة البطارية لمنع فقدان التكوين. عندما تكون البطارية منخفضة ، ينبه جهاز إنذار LED المستخدم لاستبداله.
تطبيق المنتج
يمكن استخدام ABB PM803F 3BDH000530R1 في صناعات العمليات الواسعة النطاق ، والتصنيع المنفصل المعقد ، والبنية التحتية ، وإدارة الطاقة.
الكيمياء / البتروكيماويات: التحكم في مجموعة معدات التفاعل على نطاق واسع ، ومراقبة خط أنابيب لمسافات طويلة (يربط مئات أجهزة الاستشعار والصمامات ، مع التفاعل في الوقت الفعلي عبر Profibus-DP).
صناعة الطاقة: السيطرة المنسقة على الغلايات والتوربينات في محطات الطاقة الحرارية ، مدمجة مع أنظمة SCADA عبر Ethernet ، مما يدعم التصاميم الزائدة لضمان التشغيل المستمر.
نباتات تجميع السيارات: التنسيق متعدد الروبوت على خطوط إنتاج اللحام/الطلاء (متصلة بـ Freelance 2000 I/O عبر وحدة CAN FI 810F لتحقيق مزامنة الحركة).
تصنيع أشباه الموصلات: التحكم البيئي لأجهزة الغرفة النظيفة المتعددة (آلات الطباعة الحجرية ، آلات الطلاء) عبر وحدة FF/HSE (FI 840F) للتبادل للبيانات عالية السرعة.
معالجة المياه في المناطق الحضرية: تحكم في محطات معالجة مياه الصرف الصحي الكبيرة في محطات معالجة مياه الصرف الصحي الكبيرة ، مع تصميم زائد لمنع التوقف عن التأثير على جودة المياه.
مراكز البيانات: تكييف الهواء الدقيق والتحكم في مجموعة الطاقة UPS ، مدمج مع نظام BMS عبر وحدات Ethernet (EI 813F) لتحسين استهلاك الطاقة.
معلمة المنتج
فيما يلي ABB PM803F 3BDH000530R1 تفاصيل وحدة الأساس.
| فئة |
تفاصيل المعلمة |
| وحدة المعالجة المركزية |
Intel 80960HT25/75 ، معالج RISC Super Super 32 بت ، حتى 150 MIPS ، ذاكرة التخزين المؤقت الداخلية 16K |
| تخزين |
ذاكرة الوصول العشوائي: ديناميكية متزامنة 16 ميجابايت (مع نسخة احتياطية من البطارية) EPROM: 8 ميغابايت (طول كلمة 32 بت) eeprom: 16kbit التسلسلية |
| إمدادات الطاقة واستهلاك الطاقة |
يدعم SA 811F (115/230V AC) ، SD 812F (24V DC) أقصى استهلاك للطاقة للوحدة الأساسية: 7.8W (اعتمادًا على استخدام وحدة المعالجة المركزية) |
| معدل الاتصال |
Ethernet: 10 ميجابت/ق Profibus-DP: ما يصل إلى 12 ميجابت/ثانية ؛ يمكن: ما يصل إلى 1 ميغابايت |
| القدرة على التكيف البيئي |
درجة حرارة التشغيل: 0-60 درجة مئوية (المحيط) ، 0-70 درجة مئوية (المراقبة الداخلية) درجة حرارة التخزين: -25 إلى 85 درجة مئوية الرطوبة النسبية: ≤80 ٪ (المتوسط السنوي) ، ≤ 95 ٪ (30 يومًا في السنة ، غير التكوين) فئة الحماية: IP20 |
