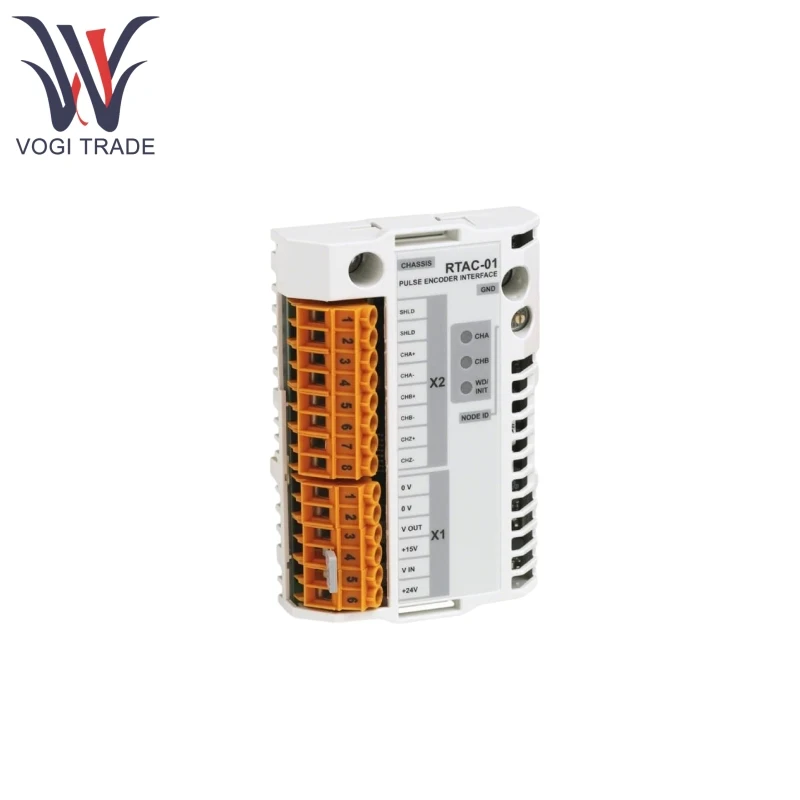

العلامة التجارية: ABBالوصف: وحدة واجهة تشفير النبضالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنABB RTAC-01 3ABD64610805 الوظيفة الأساسية هي توفير واجهة اتصال لترميزات النبض الرقمية ، مما يتيح سرعة أو موضع (زاوية) للعمليات الحركية. يجب استخدام هذه الوحدة بالاقتران مع محرك ACS 800 وهي مناسبة للتطبيقات التي تتطلب سرعة عالية أو التحكم في الموضع.
| تصنيع |
ABB |
| رقم النموذج |
RTAC-01 |
| رقم الطلب |
3ABD64610805 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8543709990 |
| البعد |
24*16*6cm |
| وزن |
0.6 كجم |
ميزات المنتج
يدعم ABB RTAC-01 3ABD64610805 اتصالات تشفير تفاضلية أو أحادية الطرف وهي متوافقة مع أنواع إخراج التشفير المختلفة ، بما في ذلك حملة الدفع ، المفتوح (الغرق) ، والبثبري المفتوح (المصادر).
يتضمن ABB RTAC-01 3ABD64610805 ثلاث قنوات إشارة: A و B و Z. قنوات A و B هي قنوات ملاحظات السرعة (مع اختلاف طور 90 درجة في الزاوية الكهربائية) ، بينما تعمل قناة Z كمرجع على مستوى الصفرية مع نبضة واحدة لكل ثورة (تستخدم حصريًا لتطبيقات المواقع).
يمكن لـ ABB RTAC-01 3ABD64610805 توفير طاقة 15V أو 24V DC للمشفر ، مع 15V كإعداد افتراضي (تم اختياره عبر الطائر على محطة X1 ؛ المحطات 4-5 متصلة بـ 15 فولت ، و 5-6 متصلة بـ 24 فولت).
يحتوي ABB RTAC-01 3ABD64610805 على قدرة إخراج أقصى قدرها 5W ، مما يتجاوز هذا يتطلب مصدر طاقة خارجي (يجب إزالة الطائر اختيار الجهد عند استخدام مصدر طاقة خارجي).
تم تجهيز ABB RTAC-01 3ABD64610805 بـ 3 مصابيح تشخيصية: CHA (أخضر ، يشير إلى نشاط القناة) ، CHB (أخضر ، يشير إلى نشاط القناة B) ، و WD/init (الأصفر ، يشير إلى حالة الوحدة النمطية ، تضيء أثناء تكوين الطاقة).
يمكن تثبيت ABB RTAC-01 3ABD64610805 مباشرة في الفتحة 1 أو الفتحة 2 من برنامج تشغيل ACS 800 (يتم إنشاء اتصالات الإشارة والطاقة تلقائيًا عبر موصل 38 دبوسًا) أو مثبتة على سكة DIN باستخدام محول I/O الخارجي AIMA-01 (لم يكن متاحًا في الوقت المناسب).
ABB RTAC-01 3ABD64610805 يدعم اختيار عنوان العقدة (تعيين عبر مقبض S1 عند استخدام AIMA-01 ، المدى 16-31 ، الافتراضي 16).
ABB RTAC-01 3ABD64610805 تعمل مسامير التثبيت أيضًا كنقاط تأريض ، وتلبية متطلبات EMC ، وقنوات المدخلات معزولة عن الدوائر المنطقية ، وإمدادات الطاقة ، والأرض (اختبار الجهد 1.5kV AC ، مدة دقيقة واحدة).
المنتج باستخدام المبدأ
يتم تثبيت ABB RTAC-01 3ABD64610805 على عمود المحرك ويولد إشارات النبض A و B (مع اختلاف الطور 90 درجة) مع تدوير المحرك. عندما يكون المحرك يعمل في الاتجاه الأمامي ، يجب أن تقود إشارة القناة إلى القناة B بزاوية كهربائية 90 درجة. تقوم الوحدة بتحويل هذه الإشارة إلى بيانات السرعة أو الموضع وتنقلها إلى محرك أقراص ACS 800 ، والذي يعدل إخراجها بناءً على هذه البيانات لتحقيق تحكم دقيق.
يتم إدراجها في فتحة محرك الأقراص 1/2 وتأمينها ببراغي (ضمان التمسك والامتثال EMC). يتم توصيل مصدر طاقة التشفير عبر محطة X1 (SELECT 15V/ 24V استنادًا إلى متطلبات التشفير) ، وترتبط إشارات التشفير عبر محطة X2 (راجع مخططات الأسلاك لأنواع الإخراج ، مثل الانفصال التفاضلي/ الواحد الواحد ، والمجتمع المفتوح ، وما إلى ذلك) ، وإذا استخدمت AIMA-01 edapter ، قم بتعيين عنوان NODE (S1 S1).
أثناء التشغيل الأمامي ، تأكد من قيادة إشارة القناة A إلى القناة B (تحقق من استخدام ذبذبات أو دليل تشفير) ؛ خلاف ذلك ، اضبط الأسلاك (على سبيل المثال ، قنوات المبادلة A و B).
معلمة المنتج
التفاصيل التالية هي ABB RTAC-01 3ABD64610805 وحدة واجهة تشفير النبض.
| فئة | معلمات مفصلة |
| خصائص الإشارة |
الحد الأقصى لتردد الإشارة: 200 كيلو هرتز مستويات الإشارة (مزود الطاقة 15 فولت): "1"> 7.6V ، "0" <5V مستويات الإشارة (مزود الطاقة 24 فولت): "1"> 12.2V ، "0" <8V |
| أداء ردود الفعل السرعة |
القرار: 0.00305 ٪ (15 بت) الدقة: 50 جزء في المليون |
| معلمات تزويد الطاقة |
جهد الخرج: 15V DC ± 10 ٪ / 24V DC ± 10 ٪ ؛ طاقة الإخراج القصوى: 5W استهلاك الطاقة الخاص بالوحدة: 140MA (5V) + 55MA (24V) |
| متطلبات الكابل |
نوع الكابل: 4 × (2+1) زوج ملتوية (مع الدروع الفردية والكلية) المساحة المستعرضة الموصل: 0.5-1.0mm² الحد الأقصى للطول: 300 متر للدفع التفاضلي ، 200 متر للدفع الواحد ، 100 متر لمجمع/باعث مفتوح |
| البيئة والعمر |
بيئة التشغيل: الامتثال لدليل أجهزة ACS 800 محرك ؛ العمر المقدر: 100000 ساعة |
| الموصلات |
موصل حافلة متوازي 38 دبوس 39-2 محطات من نوع المسمار (6 قطب + 8 قطب ، الحد الأقصى لدعم الأسلاك 2.5 مم مربع) |
