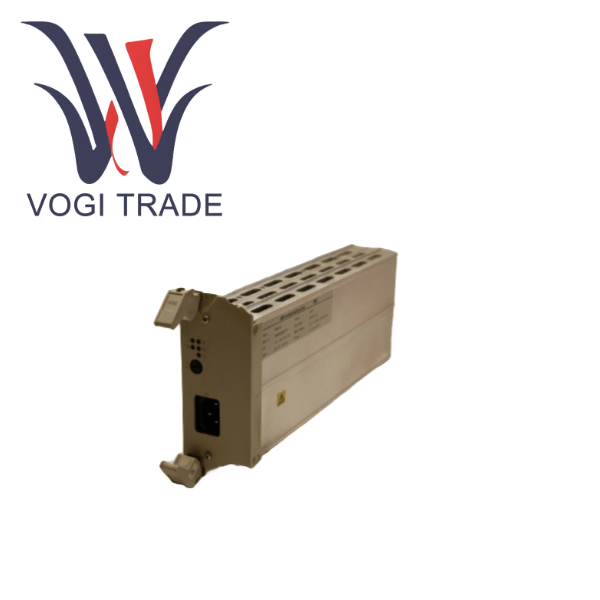

ايه بي بي SB510 3BSE000860R1

نظرة عامة على المنتجw

يعد SB510 أحد مكونات الطاقة الاحتياطية الرئيسية في نظام التحكم في العمليات الموزعة ABB Advant Master. يتم تعريف 3BSE000860R1 على أنه مصدر طاقة احتياطي. وتتمثل الوظيفة الأساسية في توفير مصدر طاقة تيار مستمر قصير ولكنه بالغ الأهمية للذاكرة الهامة في نظام Advant Master عند فشل مصدر طاقة التيار المتردد الرئيسي أو انقطاعه، وذلك لمنع فقدان البرنامج والبيانات الهامة الناجمة عن انقطاع التيار الكهربائي المفاجئ.

في مجال الأتمتة الصناعية، قد يؤدي التوقف غير المخطط له لأنظمة DCS إلى عواقب وخيمة. على الرغم من أن مصدر الطاقة الرئيسي للنظام يتم ضمانه عادةً بواسطة UPS، إلا أن SB510 يوفر خط الدفاع الأخير. إنه يدمج بطارية نيكل كادميوم بقدرة 12 فولت و4 أمبير بالداخل. عند فشل مصدر الطاقة الرئيسي، يمكنه التبديل على الفور وبسلاسة إلى طاقة البطارية للحفاظ على تشغيل الدوائر الرئيسية مثل ذاكرة الوصول العشوائي CMOS داخل وحدة التحكم، مما يضمن إمكانية إعادة تشغيل النظام بسرعة وأمان من نقطة التوقف بعد استعادة مصدر الطاقة الرئيسي دون الحاجة إلى إعادة تنزيل برنامج التحكم بالكامل. وبالتالي تقليل وقت التوقف عن العمل وحماية سلامة بيانات الإنتاج.

الميزات الوظيفية للمنتج

إدخال مزدوج الوضع، قدرة قوية على التكيف

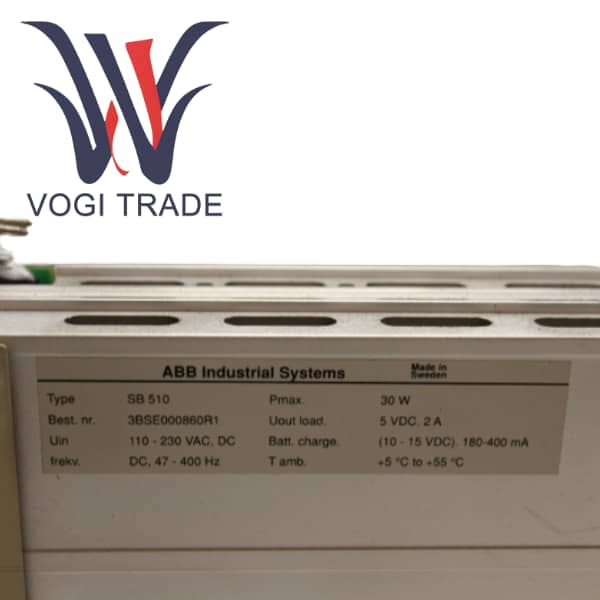

يمكن لـ SB510 المتوافق مع AC/DC قبول 110-230 فولت تيار متردد أو 110-230 فولت تيار مستمر كمدخل الطاقة الرئيسي. يتيح ذلك نشره بمرونة في بيئات المصانع المختلفة، سواء كانت مدعومة بشكل أساسي بالتيار المتردد أو مزودة بأنظمة إمداد بالطاقة بالتيار المستمر.

إدارة البطارية المتخصصة

قامت بطارية NiCd بتحسين دائرتها الداخلية وهي مصممة خصيصًا للنيكل والكادميوم بقدرة 12 فولت و4 أمبير. تشتهر بطاريات NiCd بموثوقيتها العالية وأدائها في نطاق درجات الحرارة الواسع ودورة حياتها الطويلة، مما يجعلها مناسبة للغاية لتطبيقات الطاقة الاحتياطية الصناعية. لا يقوم SB510 بشحن البطارية فحسب، بل يتميز أيضًا بحماية الشحن الزائد ودوائر إدارة التفريغ لزيادة عمر البطارية وأدائها إلى أقصى حد.

عندما ينخفض ​​جهد مصدر الطاقة الرئيسي إلى أقل من الحد المحدد مسبقًا، يمكن لدائرة التبديل داخل SB510 تحويل الحمل من مصدر الطاقة الرئيسي إلى طاقة البطارية في غضون ميكروثانية، مما يضمن عدم تعرض الدائرة المحمية لأي انقطاع في الجهد.

التأكد من سلامة النظام

في نظام Advant Master، يتم عادةً تخزين برامج منطق التحكم في ذاكرة الوصول العشوائي (RAM) التي تتطلب مصدرًا مستمرًا للطاقة. يضمن مصدر الطاقة الاحتياطية لـ SB510 عدم فقدان هذه البرامج حتى في حالة انقطاع التيار الكهربائي بالكامل.

تعتمد أيضًا سجلات الإنذارات وتسلسلات الأحداث وبيانات المجمع وغيرها من المعلومات المهمة لتحليل الحوادث وتتبع الإنتاج التي يتم إنشاؤها أثناء تشغيل النظام على SB510 للحفظ.

مقارنة المزايا والعيوب

المزايا

تعمل الحماية الدقيقة للبيانات على حماية الأصول الأكثر أهمية في النظام بشكل فعال - برامج التحكم والبيانات التشغيلية - بأقل تكلفة وبأقل قدر من التعقيد.

يتم تحقيق الموثوقية العالية من خلال المكونات الصناعية وتقنية بطاريات NiCd التي أثبتت كفاءتها، مما يضمن التشغيل الموثوق به في اللحظات الحرجة.

باعتباره ملحقًا قياسيًا لنظام Advant Master، فإن تركيبه وأسلاكه بسيطة للغاية وتتوافق تمامًا مع حامل وحدة التحكم.

عيب

تتمتع بطاريات NiCd بعمر خدمة وستتقادم بمرور الوقت ومن خلال دورات الشحن والتفريغ، مع انخفاض قدرتها تدريجيًا. مطلوب التفتيش والاستبدال المنتظم. وإلا، فقد لا يتم توفير وقت نسخ احتياطي كافٍ في اللحظات الحرجة.

تحتوي بطاريات NiCd على معدن الكادميوم الثقيل وتصنف على أنها نفايات خطرة. ويجب أن يتوافق التخلص منها مع لوائح حماية البيئة الصارمة، مما يزيد من تكلفة وتعقيد المعالجة في نهاية دورة حياتها.

بالمقارنة مع المكثفات الفائقة الحديثة أو حلول بطاريات الليثيوم، تتمتع بطاريات NiCd بكثافة طاقة أقل ومشاكل مثل تأثير الذاكرة.
