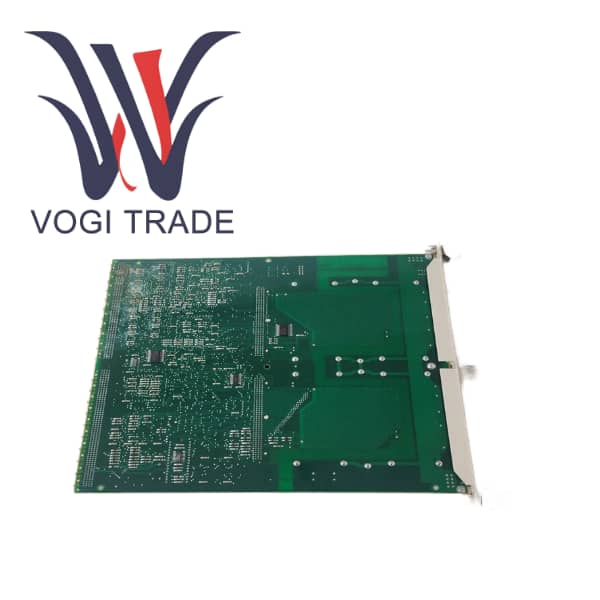

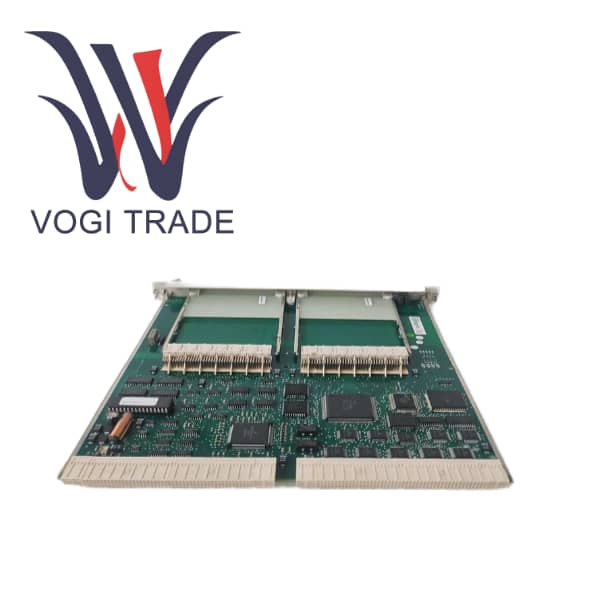

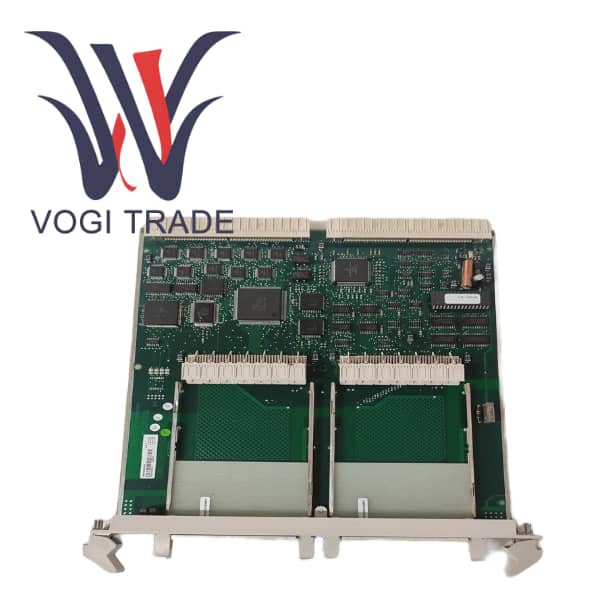

العلامة التجارية: ايه بي بيالوصف: وحدة فرعية بدون وحدة المعالجة المركزيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 70مصطلح الدفع: تي / تيميناء الشحن: شيامنABB SC510 3BSE003832R1 عبارة عن لوحة حاملة لوحدة فرعية بدون وحدة معالجة مركزية مقدمة لنظام التحكم في العمليات Advant Master.

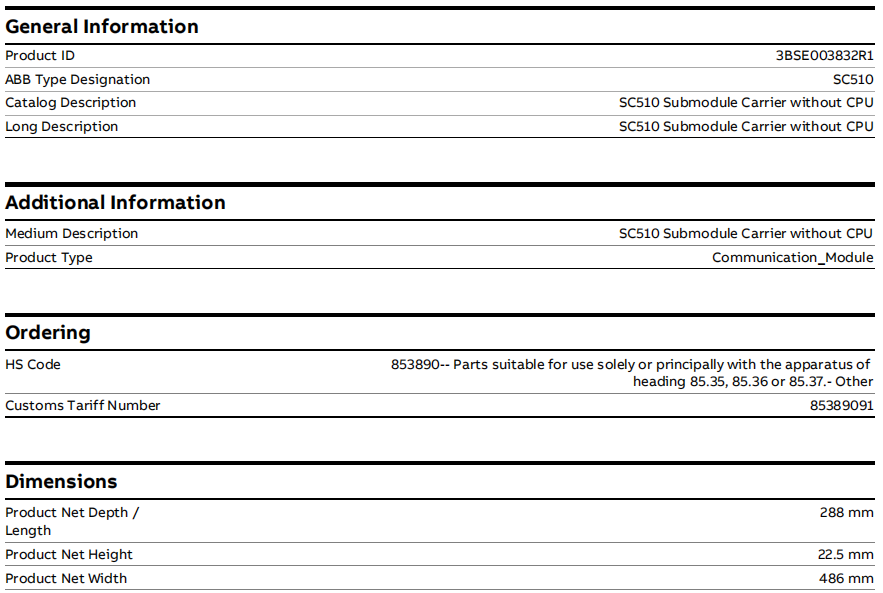

| تصنيع |
ايه بي بي |
| رقم الموديل |
SC510 |
| رقم الطلب |
3BSE003832R1 |
| كتالوج |
OCS المتقدمة |
| بلد المنشأ |
السويد |
| رمز النظام المنسق |
85389091 |
| البعد |
28.8*48.6*2.25 سنتيمتر |
| البعد التعبئة |
30*50*5 سنتيمتر |
| وزن |
0.67 كجم |
نظرة عامة على المنتج
تعد ABB SC510 منصة رئيسية لتوسيع الأجهزة في نظام التحكم في العمليات الموزعة Advant Master. يتم تعريف 3BSE003832R1 على أنه حامل وحدة فرعية بدون وحدة المعالجة المركزية. وتتمثل الوظيفة الأساسية في العمل كحامل للواجهات المادية والكهربائية لتثبيت وحمل مختلف وحدات الاتصالات الوظيفية الفرعية.
في بنية نظام Advant Master، ومن أجل تحقيق التوسع الوظيفي المرن وتوفير فتحات الرفوف القيمة، اعتمدت ABB فلسفة التصميم المتمثلة في "التابع الرئيسي" أو "البطاقة الفرعية للوحة الناقل". لا تحتوي الركائز مثل SC510 على أي قدرات معالجة في حد ذاتها. إنها توفر بشكل أساسي موصلات لوحة الكترونية معززة، وتوزيع الطاقة، وهياكل تبديد الحرارة، وفتحة واحدة أو أكثر مخصصة. يتم تنفيذ الوظيفة الحقيقية من خلال الوحدات الفرعية المدرجة فيها. يعزز هذا التصميم بشكل كبير درجة الوحدات وكفاءة استخدام المساحة للنظام. على سبيل المثال، يمكن للوحة الناقل SC510 دعم وحدتين فرعيتين CI531، وبالتالي توفير ما يصل إلى أربعة منافذ تسلسلية RS-232 داخل فتحة قياسية، وهو ما لا يضاهى بالوحدات التقليدية ذات الوظيفة الواحدة.
الميزات الوظيفية للمنتج
منصة التوسع المعيارية
مضيف الوحدة الفرعية. تكمن القيمة الأساسية لـ SC510 في قدرته على العمل "كمضيف". يمكن لـ 3BSE000863R1 استيعاب سلسلة محددة من وحدات الاتصال الفرعية ودمج وظائف هذه الوحدات الفرعية بسلاسة في ناقل اللوحة الإلكترونية المعززة لنظام Advant Master.
توفير مساحة الرف. هذه هي الميزة الأكثر أهمية. من خلال تثبيت وحدات فرعية متعددة على لوحة حامل SC510 واحدة، يمكن مضاعفة عدد نقاط الإدخال/الإخراج أو نقاط الاتصال أثناء احتلال فتحة حامل واحدة فقط. يعد هذا أمرًا بالغ الأهمية لسيناريوهات التطبيق حيث تكون المساحة ضيقة أو يتطلب الأمر عددًا كبيرًا من منافذ الاتصال التسلسلية.
تبسيط بنية النظام والأسلاك
مركزية إمدادات الطاقة والاتصالات. تحصل جميع الوحدات الفرعية المدرجة في SC510 على اتصال الطاقة والبيانات من لوحة الكترونية معززة للنظام من خلال لوحة الناقل، مما يلغي الحاجة إلى أسلاك منفصلة لكل وحدة فرعية. يؤدي هذا إلى تبسيط عملية توصيل الأسلاك داخل الخزانة إلى حد كبير، وتقليل معدل الخطأ، وتعزيز نظافة النظام وقابلية صيانته.
إدارة موحدة. في برنامج ABB الهندسي، يمكن تكوين SC510 ووحداته الفرعية وتشخيصها وإدارتها كوحدة متكاملة، مما يعزز الكفاءة الهندسية.
مقارنة المنتجات المماثلة
| البعد المقارنة |
SC510 |
وحدة وظيفية مستقلة |
وحدات الإدخال/الإخراج الحديثة عالية الكثافة |
| مفهوم التصميم |
لوحة الناقل + البطاقة الفرعية، وحدات للغاية |
وظيفة واحدة، مستقلة وكاملة |
كثافة قناة عالية أحادية الوحدة |
| الكفاءة المكانية |
عالية للغاية متعددة الوظائف في فتحة واحدة |
قليل خزان واحد، طاقة واحدة |
عالي وحدة واحدة متعددة القنوات |
| المرونة |
عالية للغاية يمكن خلط الوحدات الفرعية المختلفة وإدراجها |
قليل وظيفة ثابتة |
واسطة عادة ما يكون نوع القناة ثابتًا |
| العصر المطبق |
DCS الكلاسيكية سيد متقدم |
DCS الكلاسيكية / المبكرة |
DCS/PLC الحديثة |
