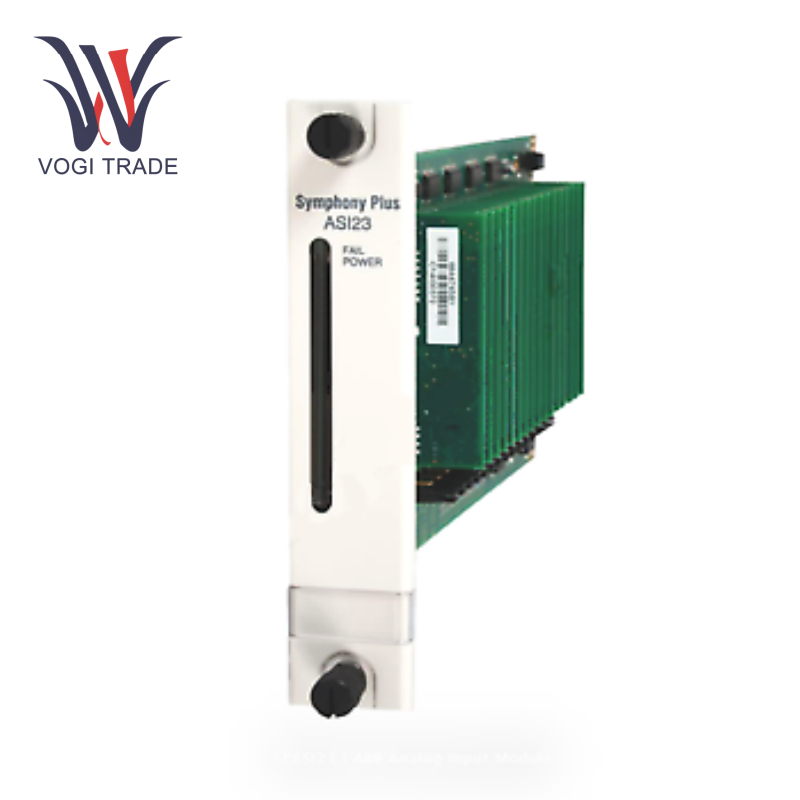

العلامة التجارية: ABBالوصف: وحدة الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم ABB SPASI23 على نطاق واسع في الأتمتة الصناعية ، والتحكم في العمليات ، وتصنيع الآلات ، ومراقبة الطاقة وغيرها من المجالات ، ويمكنه معالجة الإشارات التناظرية بكفاءة (مثل درجة الحرارة والضغط والتيار وما إلى ذلك).
| تصنيع |
ABB |
| رقم النموذج |
spasi23 |
| كتالوج |
بيلي infi 90 |
| بلد المنشأ |
السويد |
| رمز HS |
8538900000 |
| البعد |
50*25*15cm |
| بُعد التعبئة |
53*28*20 سم |
| وزن |
3 كجم |
المعلمات الفنية
عدد قنوات الإدخال: 16 قناة
تيار المدخلات: (4-20MA)
الجهد: (0-10V ، ± 2.5V ، 1-5V)
القرار: 16 بت عالي الدقة ADC
واجهة الاتصال: RS-485 ، يدعم بروتوكول Modbus RTU ، ويمكن توسيعه إلى profibus والبروتوكولات الأخرى
تصميم العزلة: العزلة الكهربائية بين القنوات ، وقدرة مكافحة التداخل تصل إلى 1500 فولت AC/DC
درجة حرارة العمل: -20 درجة مئوية ~ 55 درجة مئوية
مستوى الحماية: IP20
طريقة التثبيت: تثبيت السكك الحديدية DIN
مبدأ الاستخدام
اكتساب الإشارة وتحويلها: يتلقى ABB SPASI23 إخراج الإشارة التناظرية بواسطة المستشعر (مثل الجهد الحالي من 4-20 مللي أمبير أو 0-10V) من خلال 16 قناة إدخال ، ويستخدم ADC عالي الدقة (محول تمثيلي إلى رقمي) لتحويل الكمية التناظرية المتغيرة باستمرار إلى إشارة رقمية.
تكييف الإشارة: تضخيم الإشارة المدمجة ، وظائف التصفية والمعالجة الخطية للقضاء على تداخل الضوضاء وتحسين استقرار الإشارة.
نقل البيانات: يقوم ABB SPASI23 بنقل البيانات من خلال BUS RS-485 أو Modbus يقوم بروتوكول RTU بنقل الإشارات الرقمية إلى PLC أو DCS أو نظام الكمبيوتر المضيف لتحقيق المراقبة والتحكم في الوقت الفعلي.
التكرار والتوسع: يدعم متتالية متعددة الوحدات ، ويميز الوحدات النمطية حسب رمز العنوان ، وتوسيع عدد قنوات اكتساب الإشارات.
ميزات وظيفية
الدقة العالية والاستقرار: يستخدم ABB SPASI23 تقنية ADC وعزل 16 بت لضمان دقة القياس (± 0.1 ٪ قيمة نموذجية).
تصميم مكافحة التداخل: (مثل دائرة المرشح) مناسب للسيناريوهات الصناعية مع بيئات كهرومغناطيسية معقدة.
التكوين المرن وقابلية التوسع: يدعم ABB SPASI23 مدخلات نوع إشارة متعددة ، ويمكنها تكوين نطاق الإدخال والكسب والمعلمات الأخرى من خلال البرامج للتكيف مع متطلبات المستشعر المختلفة.
