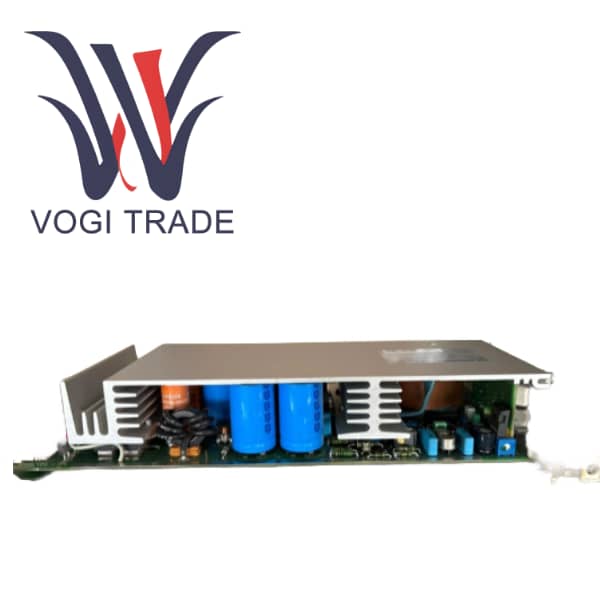

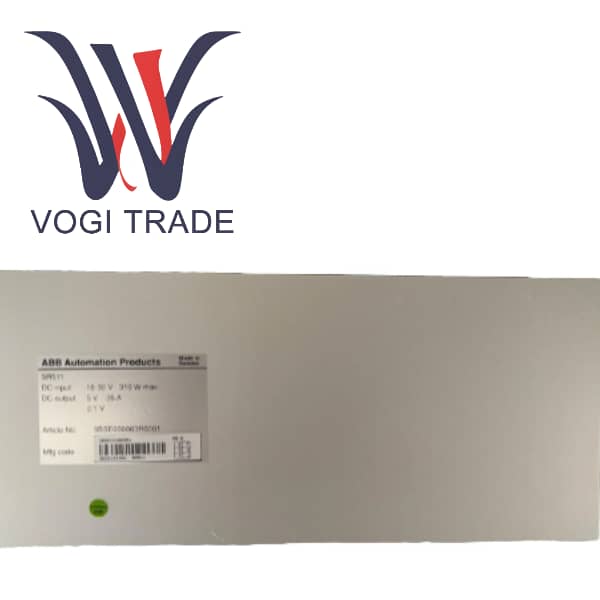

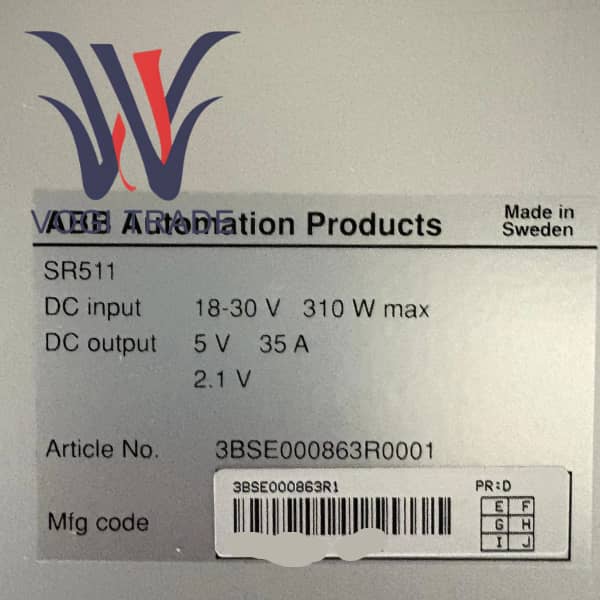

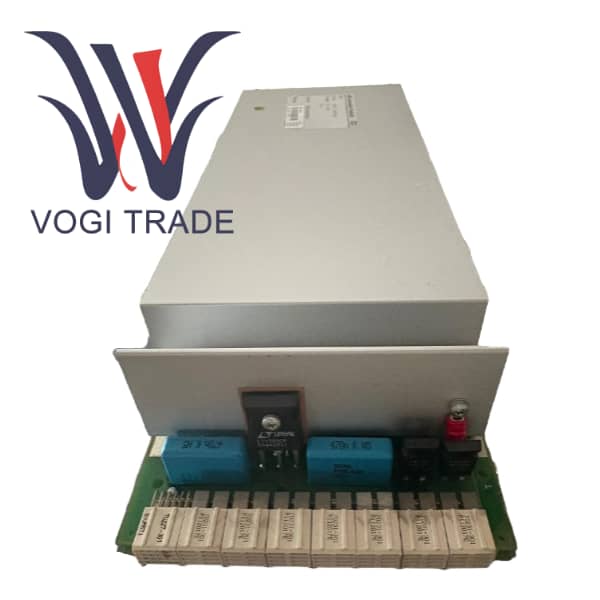

ايه بي بي SR511 3BSE000863R1

نظرة عامة على المنتج

يعد SR511 أحد مكونات إدارة الطاقة الدقيقة في نظام التحكم في العمليات الموزعة ABB Advant Master. يتم تعريف 3BSE000863R1 على أنه "منظم 24 فولت/5 فولت". وتتمثل الوظيفة الأساسية في تحويل وتثبيت مصدر الطاقة الرئيسي +24V DC الذي يوفره النظام إلى +5V DC، لتزويد الدوائر المنطقية الرقمية داخل نظام Advant Master التي لديها متطلبات عالية للغاية لجودة الطاقة.

في الأنظمة الإلكترونية المعقدة، يكون للأنواع المختلفة من الدوائر متطلبات مختلفة تمامًا لإمدادات الطاقة. قد تستخدم وحدات الإدخال/الإخراج عالية الطاقة والمرحلات مباشرة +24 فولت، لكن المعالجات الدقيقة والرقائق الرقمية التي تشكل "عقل" وحدة التحكم تتطلب مصدر طاقة نقي جدًا ومنخفض التموج ومستقر للغاية +5 فولت. يلعب SR511 على وجه التحديد دور "مصدر الطاقة الثانوي" أو "مصدر الطاقة الموجود على متن الطائرة". يتم تثبيت 3BSE000863R1 عادةً كوحدة مستقلة داخل حامل وحدة التحكم، حيث تتلقى مدخلات +24 فولت من وحدة الطاقة المستقلة أو اللوحة الإلكترونية للحامل، وتمر عبر التنظيم الخطي الداخلي أو دائرة تنظيم التبديل. إخراج مصدر طاقة +5 فولت عالي الجودة لضمان أن منطق التحكم الأساسي يمكن أن يعمل في بيئة كهربائية مستقرة للغاية، ولا يتأثر بالتقلبات في مصدر الطاقة الرئيسي أو التغيرات في الحمل.

الميزات الوظيفية للمنتج

تحويل الجهد عالي الدقة وتثبيت الجهد

قمع تموج. قد يؤدي مصدر الطاقة الرئيسي (+24 فولت) إلى حدوث ضوضاء وتموج أثناء النقل. يمكن لدائرة تثبيت الجهد داخل SR511 تصفية هذه التداخلات بشكل فعال وإخراج تيار مستمر + 5 فولت سلس ونقي للغاية، وهو أمر ضروري للتشغيل المستقر للدوائر الرقمية عالية السرعة.

معدل تنظيم الحمل. بغض النظر عن كيفية تغير تيار الحمل للدائرة الرقمية النهائية، يمكن لـ SR511 الحفاظ على جهد الخرج +5 فولت ضمن نطاق تسامح صغير للغاية، مما يضمن دقة المستوى المنطقي.

الحماية والعزلة

حماية من التيار الزائد/ماس كهربائى. في حالة حدوث ماس كهربائي أو حمل زائد في الدائرة السفلية، يجب أن يكون لدى SR511 آلية حماية داخلية يمكنها الحد من تيار الخرج أو قطع الخرج لمنع تلف نفسه ووحدة التحكم في المصب باهظة الثمن بسبب التيار الزائد.

التكامل والموثوقية على مستوى النظام

مصمم خصيصًا لـ AC 400. تم تصميم أبعاده المادية وموصلاته خصيصًا لحامل Advant Master، مما يضمن التوافق الميكانيكي والكهربائي المثالي.

نطاق الصناعة المعمول به

يتم تحديد سيناريوهات تطبيق SR511 بالكامل بواسطة نظام Advant Master الذي ينتمي إليه. يخدم 3BSE000863R1 جميع الصناعات التي قامت بنشر وحدة تحكم المجال DC الكلاسيكية هذه ولديها متطلبات عالية للغاية لاستقرار وحدة التحكم الأساسية الخاصة بها.

الطاقة والكهرباء. في غرف التحكم الرئيسية لمحطات الطاقة النووية ومحطات الطاقة الحرارية الكبيرة، فإن أي فشل في وحدة التحكم بسبب مشكلات في إمدادات الطاقة أمر غير مقبول.

صناعة البترول والغاز الطبيعي والصناعات الكيماوية. تحتاج المرافق الأساسية لمصفاة النفط، وهي وحدة تكسير الإيثيلين واسعة النطاق، إلى العمل بشكل مستمر لمدة 7 × 24 ساعة.

التعدين والمعادن. إن خسائر إيقاف تشغيل الأفران العالية والمحولات وخطوط إنتاج الدرفلة على الساخن في شركات الصلب المتكاملة هائلة.

بالنسبة لأي مصنع لا يزال يقوم بتشغيل نظام ABB Advant Master/AC 400 DCS، فإن SR511 هو "جهاز تنظيم ضربات القلب" الذي لا غنى عنه داخل رف التحكم الخاص به.
