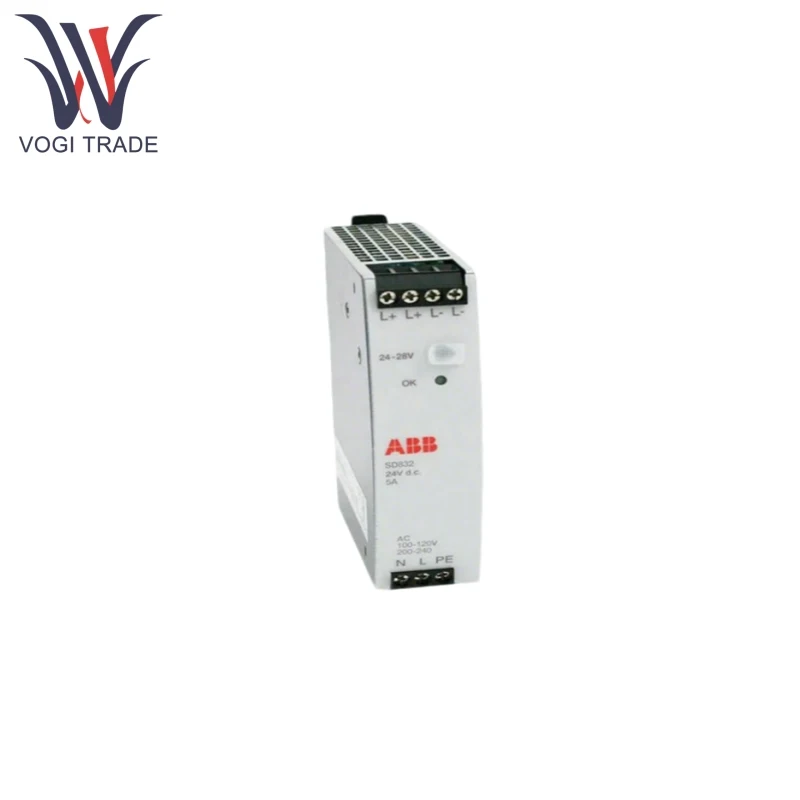

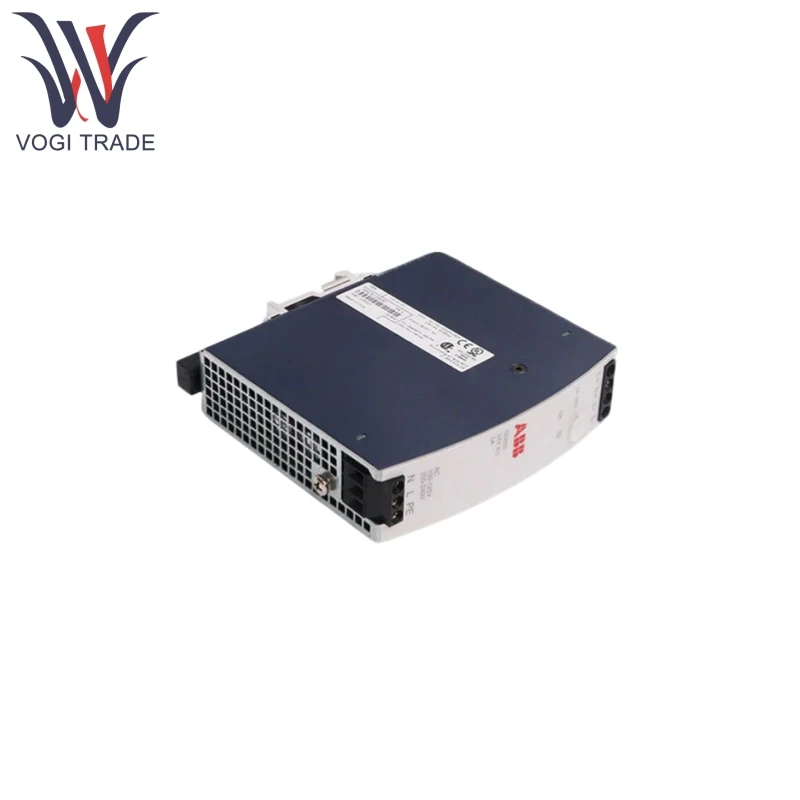

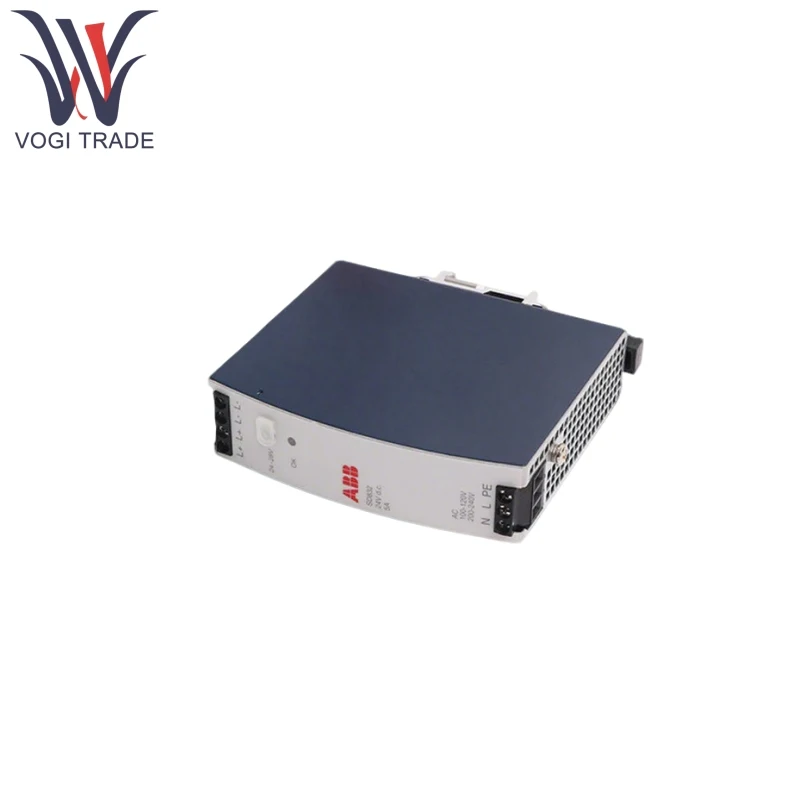

العلامة التجارية: ABBالوصف: وحدة تصويت السلطةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيتم استخدام ABB SS832 3BSC610068R1 كوحدة تحكم لتوصيل مخرجات وحدتي إمدادات الطاقة. تشمل الوظائف الأساسية فصل وحدات تزويد الطاقة الزائدة عن الحاجة ، ومراقبة جهد الإمداد ، وتوليد إشارات المراقبة ونقلها إلى معدات استخدام الطاقة. بالإضافة إلى ذلك ، فإن مستوى رحلته مسبق في المصنع ولا يتطلب تعديل المجال.
| تصنيع |
ABB |
| رقم النموذج |
SS832 |
| رقم الطلب |
3BSC610068R1 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8504409999 |
| البعد |
14*12*4cm |
| وزن |
0.4 كجم |
ميزات المنتج
ABB SS832 3BSC610068R1 يدعم تصاعد DIN Rail ، مما يبسط النشر الميداني.
ABB SS832 3BSC610068R1 هو جهاز من الدرجة الأولى مع اتصال PE الواقي من أجل الجهد الزائد من الفئة III متصلة بشبكة TN الرئيسية. يتم فصل الدوائر الثانوية والأولية بشكل وثيق وتوافق مع تطبيقات SELV (الجهد الإضافي المنخفض) والتطبيقات الحوض (الجهد الإضافي المحمي).
ABB SS832 3BSC610068R1 لديه حماية إضافية (الحد الحالي) وحماية الجهد الزائد (OVP) لتشغيل المعدات الآمنة.
يوفر LED الأخضر مؤشرا مرئيا على أن جهد الخرج طبيعي ، تم تجهيزه بتتابع مراقبة يولد إشارة حالة الجهد (يتم إرسالها عبر "موصل OK").
المنتج باستخدام المبدأ
ABB SS832 3BSC610068R1 مدخلات متصلة بمخرجات وحدتين من إمدادات الطاقة لتحقيق الفصل المادي لمصدر الطاقة المتكرر.
يراقب حالة جهد الإدخال في الوقت الفعلي ويحدد ما إذا كان مصدر الطاقة طبيعيًا أم لا من خلال المنطق الداخلي.
إذا كان الجهد طبيعيًا ، فإن LED الأخضر في الواجهة الأمامية يضيء ويغلق جهة الاتصال بدون الجهد ، مما ينقل إشارة طبيعية إلى "موصل موافق".
عندما يكون مصدر الطاقة غير طبيعي ، فإنه يؤدي إلى حماية الرحلة مسبقًا (عتبة إعدادات المصنع) ويغذي الحالة من خلال مرحل المراقبة لضمان سلامة معدات الطاقة الخلفية.
معلمة المنتج
التفاصيل التالية هي وحدة التصويت ABB SS832 3BSC610068R1.
| فئة |
معلمات مفصلة |
| يكتب |
الناخب |
| تصنيف الإخراج الحالي |
10 A (20 A في عملية متوازية) |
| قدرة الإدخال المقدرة |
2 × 10 أ |
| التيار الكهربائي/الجهد الإدخال ، الاسمية |
2 × 24 V D.C. |
| تبديد الحرارة |
18 واط |
| تنظيم الجهد الإخراج في الحد الأقصى. حاضِر |
0.85 في النوع. |
| الحد الأقصى لتيار الإخراج (الحمل الزائد) |
25 أ |
| أقصى درجة حرارة المحيطة |
55 درجة مئوية |
| الثانوية: دائرة قصيرة |
كحد أقصى 25 A RMS |
| ترحيل الإشراف |
نعم |
