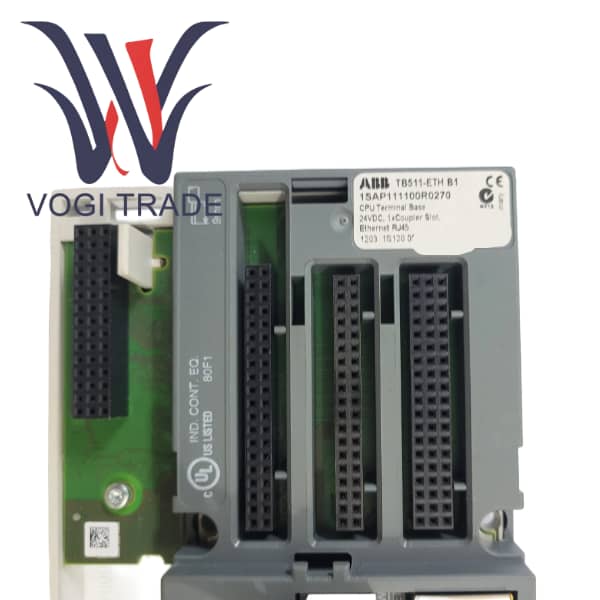

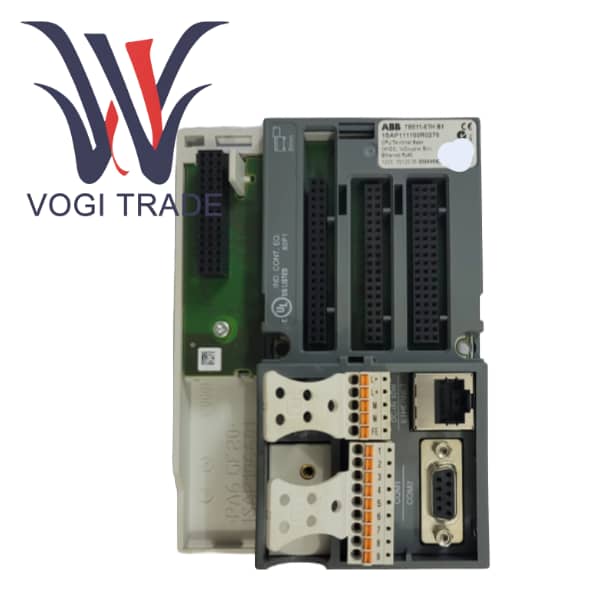

العلامة التجارية: ايه بي بيالوصف: وحدة الإدخال/الإخراج الطرفيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شيامنABB TB511-ETH 1SAP111100R0270 عبارة عن قاعدة طرفية مزودة بواجهة Ethernet لوحدات التحكم المنطقية القابلة للبرمجة من سلسلة ABB AC 500.
| تصنيع |
ايه بي بي |
| رقم الموديل |
TB511-ETH |
| رقم الطلب |
1SAP111100R027 |
| كتالوج |
S500 الإدخال/الإخراج |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8538900000 |

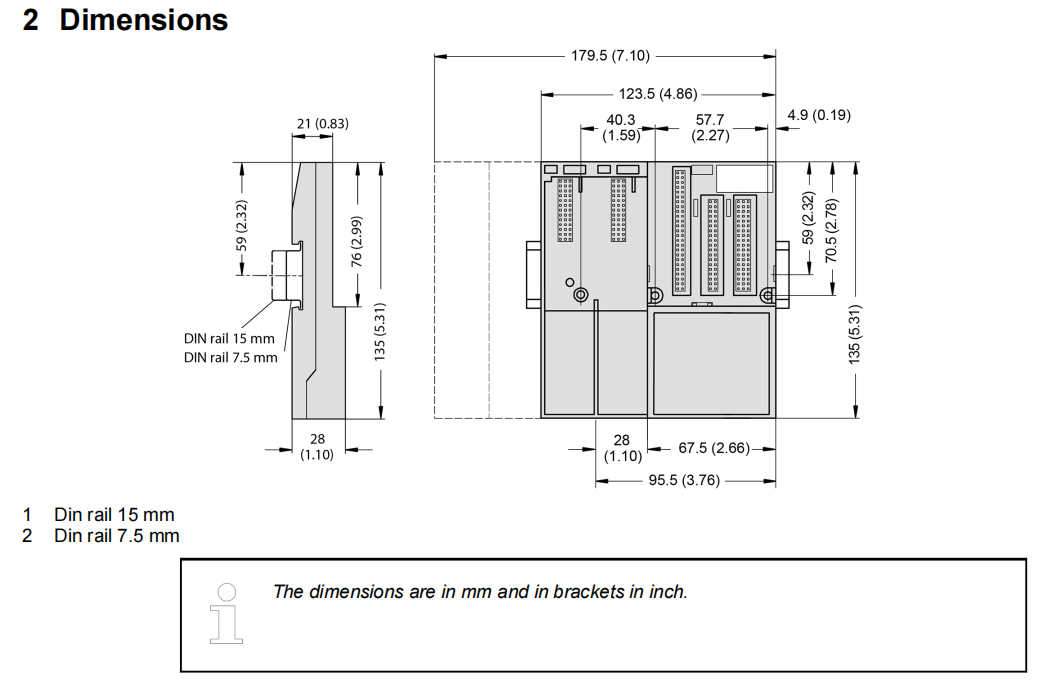

| البعد |
14*8*4 سم |
| وزن |
0.2 كجم |
نظرة عامة على المنتج
TB511-ETH عبارة عن قاعدة طرفية مدمجة ومتكاملة صممتها ABB لسلسلة PLC المعيارية من سلسلة AC 500. 1SAP111100R0270 ليس فقط منصة تثبيت فعلية لوحدة معالج وحدة المعالجة المركزية ووحدة الاتصال، ولكنه يدمج أيضًا ناقل الإدخال/الإخراج المحلي وتوزيع الطاقة وواجهة الاتصال ووظائف اتصال Ethernet الرئيسية.
تعتمد هذه القاعدة تصميمًا "متكاملًا"، يدمج بشكل مباشر منافذ اتصال Ethernet التي تحتاج عادةً إلى تكوينها بشكل منفصل على القاعدة. يحتاج المستخدمون فقط إلى إدخال وحدة المعالجة المركزية AC 500 في فتحة المعالج الوحيدة الخاصة بها واختيار ما إذا كانوا يريدون تثبيت وحدات اتصال إضافية في فتحة الاتصال حسب الحاجة للحصول على محطة PLC كاملة على الفور مع واجهة RJ45 Ethernet. تدعم واجهة Ethernet المدمجة بروتوكول TCP/IP القياسي ويتم استخدامها لتنفيذ برمجة PLC، واتصالات HMI/SCADA، والوصول إلى خادم الويب، وتبادل البيانات من PLC إلى PLC. يُعد TB511-ETH نقطة انطلاق مثالية لإنشاء تطبيقات أتمتة صغيرة ومتوسطة الحجم أو العمل كمحطة إدخال/إخراج رئيسية موزعة.
مقارنة بين المنتجات المماثلة
| البعد المقارنة |
TB511-ETH |
TB521-ETH |
TB523-2ETH |
TB541 |
| فتحة المعالج |
1 |
1 |
1 |
1 |
| فتحة الاتصالات |
1 |
2 |
2 |
4 |
| إيثرنت متكامل |
1 (RJ45) |
0 |
2 | 0 |
| الحد الأقصى للاستهلاك الحالي |
0.35 أ |
0.4 أ |
0.4 أ |
0.6 أ |
| المزايا الرئيسية |
الحل الأكثر إحكاما والأقل تكلفة مع منافذ الشبكة |
القدرة على توسيع الاتصالات المتوازنة |
منفذ شبكة مزدوج شبكة متكررة/منفصلة |
القدرة على توسيع الاتصالات في نهاية المطاف |
| تطبيقات نموذجية |
آلات فردية صغيرة، معدات OEM، تحكم بسيط في العمليات |
التطبيقات متوسطة الحجم التي تتطلب نوعاً أو نوعين إضافيين من الاتصالات |
التطبيقات الهامة التي تتطلب تكرار الشبكة أو فصل تكنولوجيا المعلومات/التكنولوجيا التشغيلية |
الأنظمة الكبيرة والمعقدة وتطبيقات البوابة |
النقاط الرئيسية التي يجب ملاحظتها
تضمن مواصفات مصدر الطاقة أن سعة مصدر الطاقة الخارجي 24 فولت تيار مستمر كافية. فهو لا يحتاج فقط إلى تلبية متطلبات 0.35A لـ TB511-ETH، ولكن أيضًا يأخذ في الاعتبار إجمالي الاستهلاك الحالي لوحدة المعالجة المركزية وجميع وحدات الإدخال/الإخراج، مع هامش معين متبقي.
يجب أن تكون محطة PLC بأكملها متصلة بأرضية وقائية جيدة لضمان التوافق الكهرومغناطيسي والسلامة التشغيلية.
على الرغم من أن TB511-ETH متوافق مع جميع وحدات المعالجة المركزية AC 500، يرجى التأكد من أن إصدار البرنامج الثابت لوحدة المعالجة المركزية المحددة متوافق مع البرنامج الهندسي الخاص بك.
عند استخدامه لأول مرة، تحتاج إلى تعيين عنوان IP لمنفذ Ethernet المدمج من خلال المنفذ التسلسلي (COM1) أو باستخدام أداة تكوين IP الخاصة بشركة ABB، وذلك لتسهيل البرمجة والاتصال اللاحقين عبر Ethernet.
