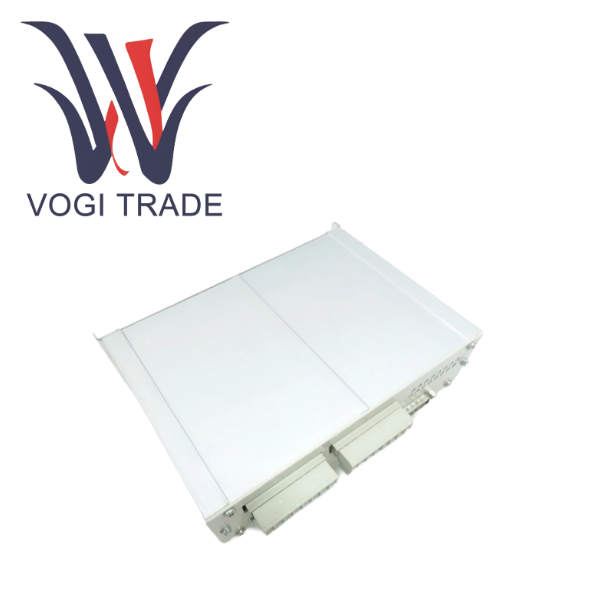

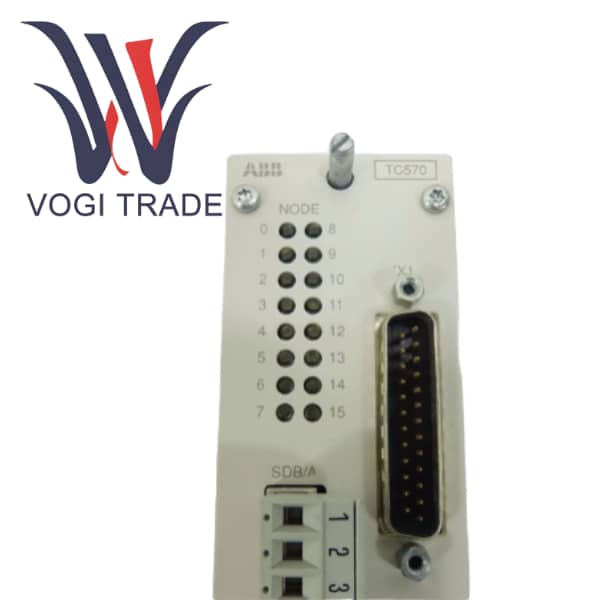

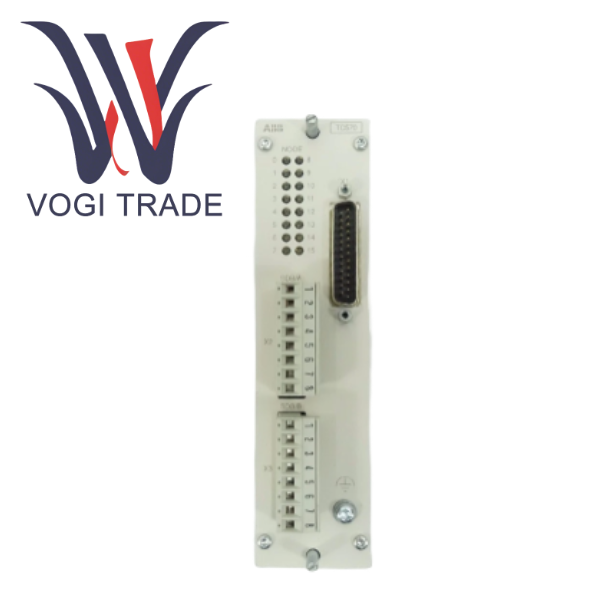

ايه بي بي TC570 3BSE001458R1

نظرة عامة على المنتج

يعد TC570 أحد مكونات أجهزة الاتصال الرئيسية في نظام التحكم في العمليات الموزعة ABB Advant Master. يتم تعريف 3BSE001458R1 على أنها وحدة اتصال Master Fieldbus. وتتمثل الوظيفة الأساسية في العمل كواجهة مادية وبوابة بروتوكول بين وحدات التحكم في سلسلة Advant Controller 410/450 وشبكة Advant Fieldbus.

في بنية نظام Advant Master، تكون وحدة التحكم مسؤولة عن تنفيذ منطق التحكم الأساسي، بينما يتم توصيل عدد كبير من أجهزة الإدخال/الإخراج الميدانية من خلال Advant Fieldbus، وهو ناقل تسلسلي عالي السرعة خاص. يتم تثبيت وحدة TC570 داخل حامل وحدة التحكم. يتصل أحد الطرفين بوحدة المعالجة المركزية لوحدة التحكم من خلال ناقل اللوحة الإلكترونية المعززة، بينما يقوم الطرف الآخر بتوجيه ناقل AFB إلى الخارج ويتصل بمحطة الإدخال/الإخراج البعيدة. يمكن القول أن TC570 هو مركز الاتصال لنظام الإدخال/الإخراج Advant Master بأكمله. بدونها، لا يمكن لوحدة التحكم تبادل البيانات مع أي أجهزة ميدانية.

مقارنة المزايا والعيوب

المزايا

لقد تم التحقق من الموثوقية النهائية في النظام الأصلي ميدانيًا لعقود من الزمن. لقد أظهر TC570 وحافلة AFB الخاصة به استقرارًا متميزًا وقدرة على مقاومة التداخل في نظام Advant Master، وهم الأبطال الذين يدعمون التشغيل طويل المدى للبنية التحتية الحيوية.

تضمن آلية حلقة الرمز المميزة للاتصال الحتمي الحتمية والقدرة على التنبؤ بنقل البيانات، مما يجعلها مناسبة للغاية لتطبيقات التحكم في الحلقة المغلقة.

يحتوي النظام البيئي الناضج على سلسلة أدوات هندسية كاملة ووثائق غنية وموظفي صيانة ذوي خبرة.

عيب

المنصة التقنية قديمة. Advant Master هي منصة كلاسيكية. لم تعد شركة ABB تقوم بتحديث وظائفها وتوفر الصيانة والدعم بشكل أساسي. لا ينبغي للمشاريع الجديدة أن تختار هذه المنصة بعد الآن.

حصرية قوية ولكن انفتاح ضعيف، AFB هو بروتوكول خاص بشركة ABB وهو غير متوافق مع المعايير المفتوحة الحديثة مثل PROFIBUS، وPROFINET، وEtherNet/IP، وOPC UA، مما يجعل من الصعب دمج 3BSE001458R1 مع أنظمة أو أجهزة الطرف الثالث.

تكلفة وتوافر قطع الغيار. مع مرور الوقت، قد ترتفع تكلفة قطع الغيار للمنتجات القديمة مثل TC570، وهناك خطر توقف الإنتاج في المستقبل.

الأدوات الهندسية قديمة، والبرامج الهندسية التي تأتي معها تعمل على أنظمة تشغيل قديمة، مما يجعل من الصعب دمج 3BSE001458R1 مع بيئات تكنولوجيا المعلومات الحديثة.

تحديثات المنتج والتطوير التكنولوجي

يمثل TC570 تكنولوجيا الاتصالات الخاصة بشركة ABB في الجيل الأول من عصر DCS الموزع بالكامل:

من المركزية إلى الموزعة. قبل ظهور TC570، كان الإدخال/الإخراج مركزيًا في الغالب. لقد أتاح تقديم الناقلات TC570 وAFB النشر الموزع الحقيقي للإدخال/الإخراج، مما يمثل علامة فارقة مهمة في تاريخ تطوير DCS.

من الملكية إلى المفتوحة ثم إلى المتكاملة. على الرغم من أن الاتصالات الأساسية لمنصة AC 800M + S800 اللاحقة لشركة ABB لا تزال مملوكة، إلا أن وحدة التحكم الخاصة بها تدمج واجهة Ethernet القياسية وتدعم البروتوكولات المفتوحة مثل OPC، مما يحقق تكاملًا جيدًا مع الأنظمة ذات المستوى الأعلى. يشتمل أحدث نظام 800xA على دمج تكنولوجيا المعلومات والتكنولوجيا التشغيلية بشكل عميق.

مستقبل الاتصالات الصناعية هو OPC UA عبر TSN. يمكن لـ TSN توفير اتصال حتمي عبر شبكة إيثرنت القياسية ومن المتوقع أن تحل في النهاية محل مختلف ناقلات المجال الخاصة. لقد حقق المسار الفني الذي يمثله TC570 مهمته التاريخية.
