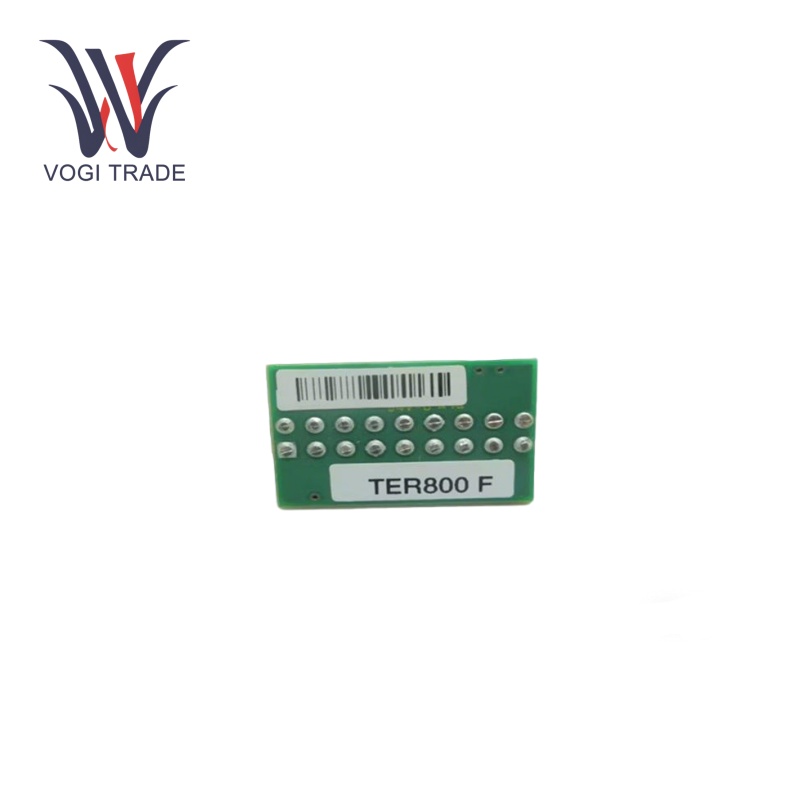

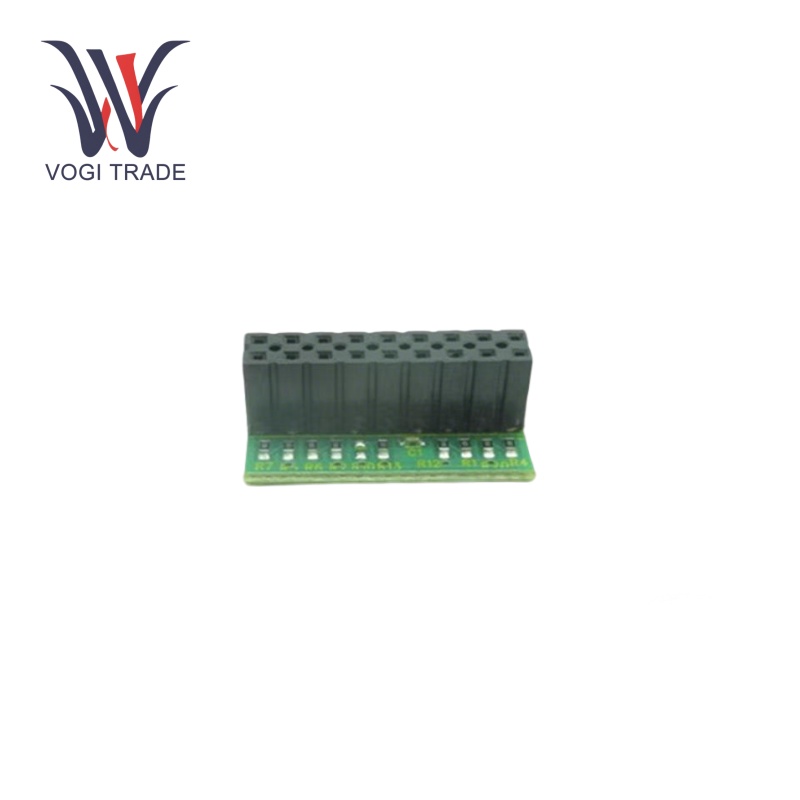

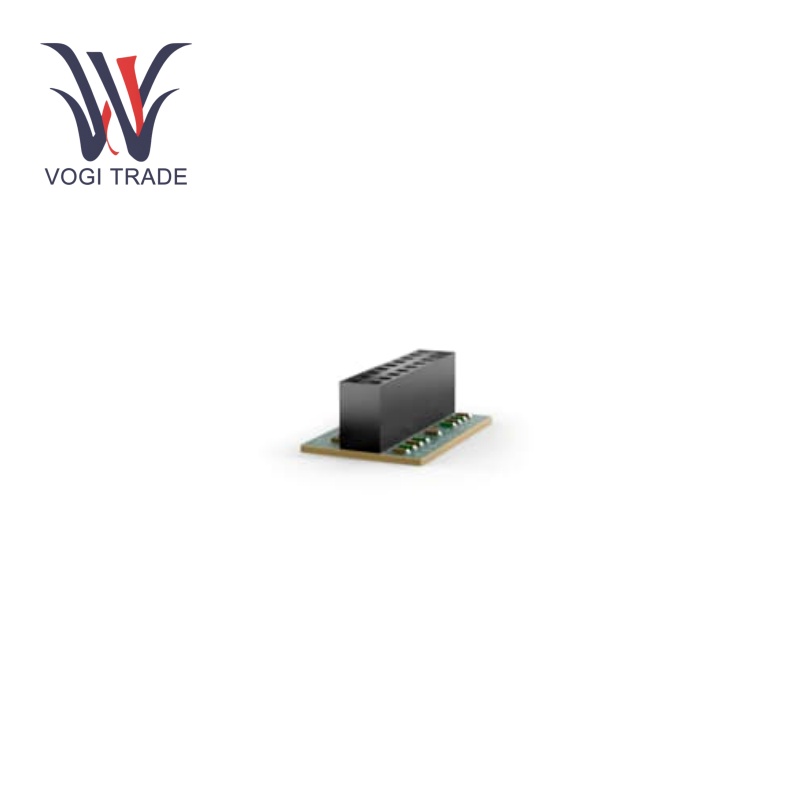

FIG TER800

المعلمات التشغيل

توافق الحافلة:تم تصميم ABB خصيصًا لأنظمة الحافلات HN800 و CW800 ، مما يوفر الإنهاء اللازم لمنع انعكاسات الإشارة وأخطاء الاتصال المحتملة.

متطلبات التثبيت:يحدد ABB أنه يجب تثبيت Terminator واحد في كل طرف من حافلة HN800 أو CW800 لضمان الأداء الأمثل.

خصائص معالجة الإشارات:تم تحسينه للتعامل مع الإشارات المرتبطة بأنظمة الحافلات HN800 أو CW800.

درجة حرارة التشغيل:-25 درجة مئوية إلى +70 درجة مئوية

نطاق الرطوبة:5 ٪ إلى 95 ٪ من غير الولادة

ميزات المنتج

إنهاء الحافلة:يستخدم ABB TER800 بشكل أساسي لإنهاء حافلة HN800 أو CW800. الإنهاء: في شبكة الاتصالات القائمة على الحافلات ، يعد الإنهاء مهمًا. تتمثل الوظيفة المهمة لـ TER800 في امتصاص الإشارات الكهربائية في نهاية خط الناقل وبالتالي لمنع انعكاسات الإشارة. يمكن أن يسبب هذا الاتجاه للإشارة للتفكير في الهياكل القريبة تداخلًا ، مما قد يؤدي إلى أخطاء في الاتصال. يعمل ABB TER800 على إزالة هذه الانعكاسات التي توفر اتصالات مستقرة موثوقة في أي شبكة صناعية.

سلامة الإشارة المحسنة:يتم إنهاء هذا أيضًا بشكل سلبي ، مما يساعد على تحسين سلامة الإشارة الإجمالية لنظام الحافلات. غالبًا ما تكون هناك مصادر متعددة للتداخل الكهرومغناطيسي الشائع في البيئات الصناعية. تشمل ميزاتها أيضًا ترشيح التداخل الكهرومغناطيسي الذي يسمح للإشارات التي تسير على طول الحافلة بأكملها أن تكون خالية من الضوضاء غير المرغوب فيها والاضطرابات والأنشطة الكهربائية. ونتيجة لذلك ، تصبح البيانات المنقولة بين الأجهزة مثل وحدات التحكم المنطقية القابلة للبرمجة وأجهزة الاستشعار والمشغلات المتصلة بحافلة HN800 أو CW800 ، دقيقة.

تصميم موثوقية عالية:مدمج لتوفير عالي في التطبيقات الصناعية المهمة.

التصميم المعياري:يسهل دمج سلس في أنظمة التحكم الحالية.

وظائف التشخيص:تتميز تشخيص الوظائف التشخيصية بأخطاء اختبار.

تثبيت

تحديد نهايات الحافلة:حدد نقاط النهاية المادية لحافلة HN800 أو CW800 داخل بنية النظام.

هناك خطوتان لتركيب المقاتلين:الخطوة 1: تحديد مكان نهاية الحافلة. الخطوة 2: قم بتثبيت Terminator ABB TER800 في كل نقطة نهاية حافلة موجودة ، تأكد من أن المقاتلين في مكانها للإنهاء المناسب.

تَحَقّق:بمجرد التثبيت ، تحقق من سلامة اتصال ناقل للتأكد من أن المقاتلين يعملون بشكل صحيح وأن انعكاسات الإشارة أو أخطاء الاتصال غير موجودة.

نطاق التطبيق

الأتمتة الصناعية:يتم استخدام ABB TER800 على نطاق واسع في أنظمة الأتمتة الصناعية ، وخاصة في مصانع التصنيع. يلعب دورًا أساسيًا في أنظمة شبكات مقياس المصنع التي تربط الآلات الآلية المتنوعة مثل الروبوتات وأنظمة النقل وخطوط الإنتاج الآلية. على سبيل المثال ، يستخدم مصنع تصنيع السيارات لتمكين نقل المعلومات بين المحطات التي تعمل بالطاقة PLC المختلفة على خط التجميع بحيث يمكن نقل المركبات وإنتاجها بفعالية عندما تكون الاحتياجات أثناء عملية التصنيع.

توليد الطاقة وتوزيعها:يتم استخدام ABB TER800 في أنظمة التحكم في محطات الطاقة والمحطات الفرعية الكهربائية التي تراقب وتدير توليد الطاقة وتوزيعها. يسمح بالاتصال يمكن الاعتماد عليه بين المستشعرات وأجهزة التحكم وأنظمة المراقبة. كما هو الحال في مزرعة الرياح ، يتم استخدامه أيضًا في شبكة الاتصالات التي تتحكم في عمل توربينات الرياح ، حيث تسمح بنقل وتلقي البيانات المتعلقة بأداء التوربينات وإخراج الطاقة ومعلمات السلامة بشكل فعال.

صناعات العمليات:يتم استخدام ABB TER800 في شبكات التحكم في صناعات العمليات مثل الكيميائية والنفط والغاز والغذاء والمشروبات ، والتي تتطلب جميعها التحكم المستمر في العمليات. إنه يتأكد من أن الإشارة من المستشعرات ، التي تقيس المعلمات مثل درجة الحرارة والضغط ومعدل التدفق ، يمكن نقلها إلى أنظمة التحكم بطريقة دقيقة. على سبيل المثال ، في مصنع كيميائي ، يجعل من الممكن التعليقات بين المستشعرات الموجودة في أوعية التفاعل وغرفة التحكم المركزية حتى يتمكن المشغلون من مراقبة العمليات الكيميائية وتعديلها عند حدوثها.

استكشاف الأخطاء وإصلاحها

فشل الاتصال: إذا لم ترى أي اتصال حافلة HN800 أو CW800 ، فقم بفحص الاتصالات أولاً. امنح الأسلاك شركة ولكن اللطيفة لمعرفة ما إذا كانت أي اتصالات فضفاضة أو تالفة قد تكون اضطرابات في الإشارة السريعة. تحقق من أي متوترة في الأسلاك وتأكد من توصيل الكابلات بشكل صحيح. إذا كانت الاتصالات جيدة ، فتحقق من إعداد الإنهاء الذي تم تكوينه في ABB TER800. باستخدام مقاومة الإنهاء الخاطئة ، قد يولد أيضًا انعكاسات إشارة يمكن أن تسبب أخطاء الاتصال.

التداخل الكهربائي:في حالة مراقبة التأثيرات ، المنسوبة إلى الضوضاء الكهربائية على الناقل ، مثل إخراج البيانات الخاطئ أو فشل الاتصال المتكرر ، التحقق من صحة التأريض. إذا لم يكن التأريض جيدًا ، فإنه سيجعل الجهاز أكثر عرضة للضوضاء. أيضًا ، تأكد من أن كابلات الحافلات محمية جيدًا وتوجيهها بعيدًا عن مصادر أخرى من التداخل الكهرومغناطيسي.

عطل الجهاز مع الجهاز:إذا كان يبدو أنه معطل ، فقم بفحص أي علامات مرئية للتلف ، مثل المكونات المحروقة أو الأغلفة المتشققة. أخيرًا ، في بعض الحالات ، ستحتاج إلى مسح تحديث البرامج الثابتة من شأنه إصلاح أي مشكلات نشطة في البرنامج.
