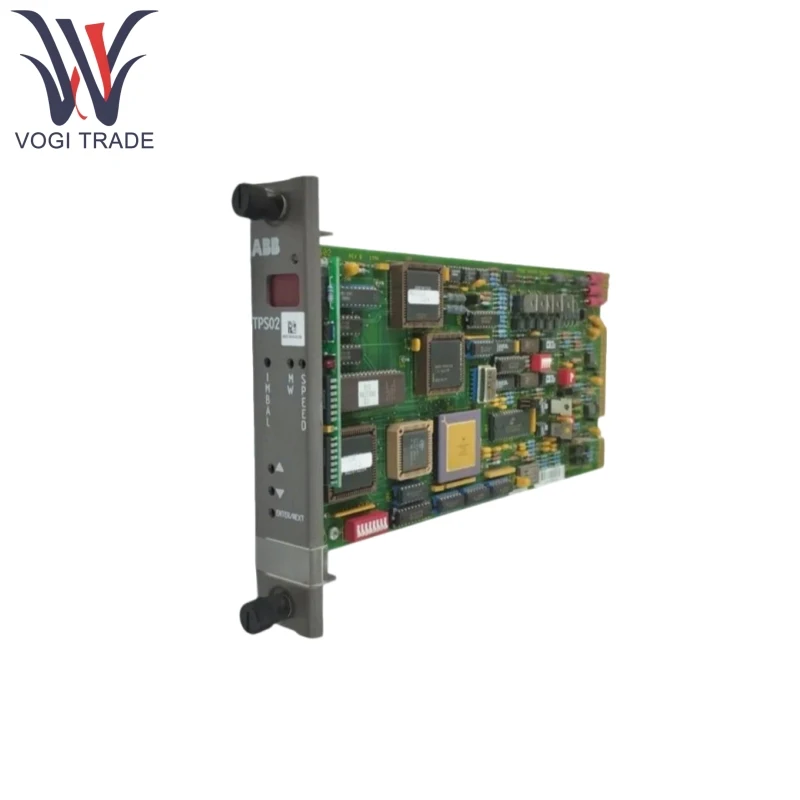

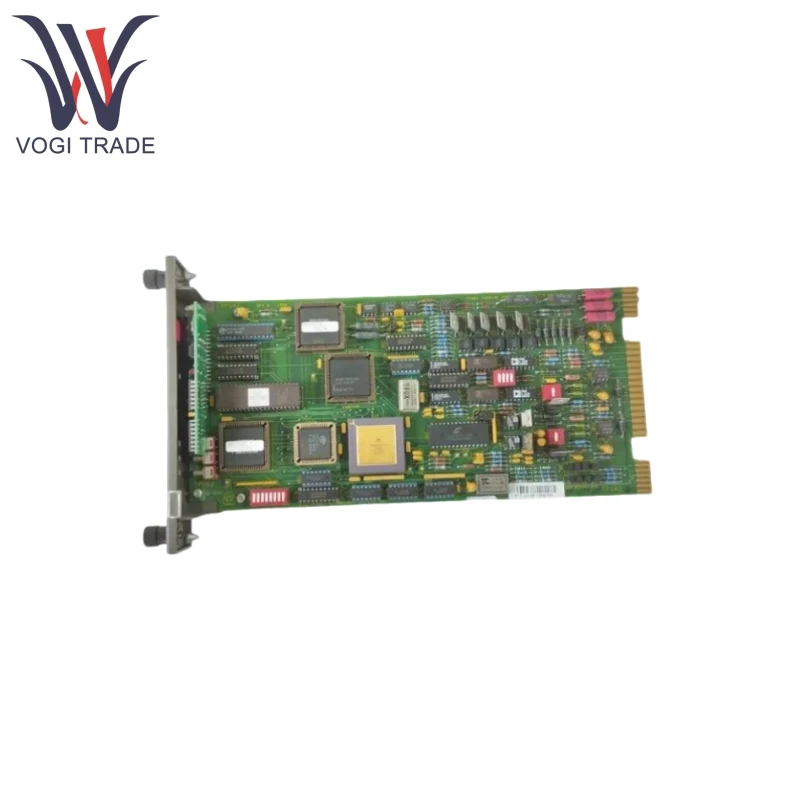

ABB TPS02

ميزات المنتج

لدى ABB TPS02 وظيفة حماية السرعة الزائدة التي تحد من سرعة زيادة عن طريق إغلاق صمام تنظيم الضغط العالي عندما تتجاوز السرعة 103 ٪ من القيمة المقدرة.

لدى ABB TPS02 وظيفة رحلة طوارئ ، والتي تؤدي إلى إغلاق منخفضة الضغط وضغط الضغط العالي عندما تصل سرعة الدوران إلى 110 ٪ من القيمة المقدرة ، مما يقطع بسرعة جميع الضغط الهيدروليكي الصمام.

يحتوي ABB TPS02 على وظائف حماية عدم التوازن في الطاقة ، ومقارنة الحمل الكهربائي مع مدخلات الطاقة الميكانيكية لمنع خطر الإصابة بالسرعة الزائدة الناتجة عن تغييرات الحمل المفاجئة.

يدعم ABB TPS02 معالجة إشارة الإدخال الثلاثي الزائدة مع منطق تصويت من ثلاثة من ثلاثة لتجنب فشل النقطة الواحدة.

يحتوي ABB TPS02 على وظائف تشخيصية مدمجة ، ومراقبة مستمرة الحالة الصحية للوحدة وتوفير ملاحظات حول التشوهات عبر مصابيح مؤشر LED.

يدعم ABB TPS02 التواصل مع وحدة التحكم Master INFI 90 عبر ناقل تمدد ، ونقل البيانات الهامة مثل السرعة والطاقة. إنه متوافق مع بروتوكول Modbus RTU ، مما يتيح التكامل مع أنظمة المستوى العلوي من الطرف الثالث.

المنتج باستخدام المبدأ

يتلقى ABB TPS02 إشارات مستشعر السرعة من خلال ثلاث قنوات مستقلة ، ويستخدم معالجًا دقيقًا لحساب السرعة في الوقت الفعلي ، ويقارنه مع عتبة مسبقًا. في الوقت نفسه ، يتم تحويل الإشارات التناظرية مثل الطاقة والضغط إلى إشارات رقمية من خلال التحويل التناظري إلى الرقمي ثم أدخل وحدة منطق الحماية.

عند اكتشاف السرعة الزائدة أو عدم التوازن في الطاقة ، يمكن لـ ABB TPS02 إنشاء إشارة رحلة عبر دائرة منطقية من ثلاثة من ثلاثة ، مما يؤدي إلى تحولات في الوحدة الطرفية لفصل دائرة الزيت الهيدروليكية ، مع إرسال رسالة إنذار في وقت واحد إلى نظام التحكم الرئيسي عبر ناقل التوسع.

يتميز ABB TPS02 بثلاثة معالجات مستقلة تعمل بالتوازي ، مع التحقق من النتائج بواسطة مقارنات الأجهزة لضمان اتساق الإخراج. في حالة فشل القناة ، ينتقل النظام تلقائيًا إلى مسار زائد ويؤدي إلى إنذار.

Pمعلمة RODUCT

التفاصيل التالية هي لوحدة عبيد حماية التوربينات ABB TPS02.

تحقيقات السرعة: يدعم تحقيقات السلبية (مع عتبة بدء من 50 إلى 100 هرتز) أو تحقيقات نشطة ، بدقة تصل إلى 0.01 ٪.

المدخلات التناظرية: 4-20MA التيار أو الجهد 1-5V ، مع دقة ± 0.1 ٪ FS.

التحكم الرقمي: إخراج الاتصال الجاف (10A/120VAC) ، يستخدم لقيادة التبادلات أو الصمامات الملف اللولبي.

الإخراج التناظري: 4-20MA ، والتي يمكن توصيلها بأجهزة العرض الخارجية لمراقبة السرعة في الوقت الفعلي.

متطلبات تزويد الطاقة:

+15V DC (± 5 ٪) ، 14mA

-15V DC (± 5 ٪) ، 14MA

+24V DC (± 10 ٪) ، 150mA

درجة حرارة التشغيل: -40 ℃ إلى +85 ℃ ، الرطوبة 0-95 ٪ (غير المتكثلين).
