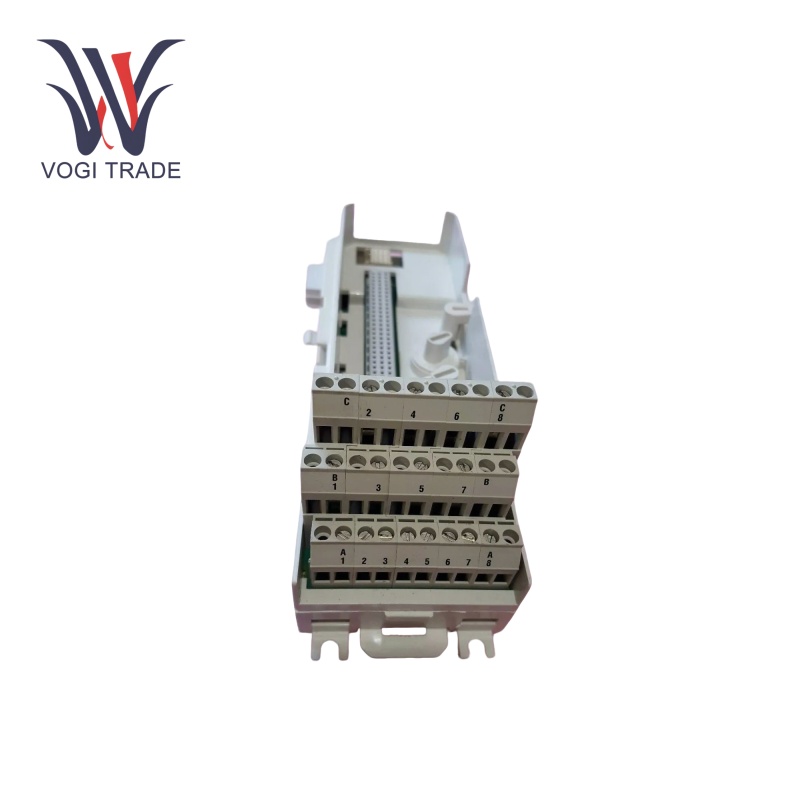

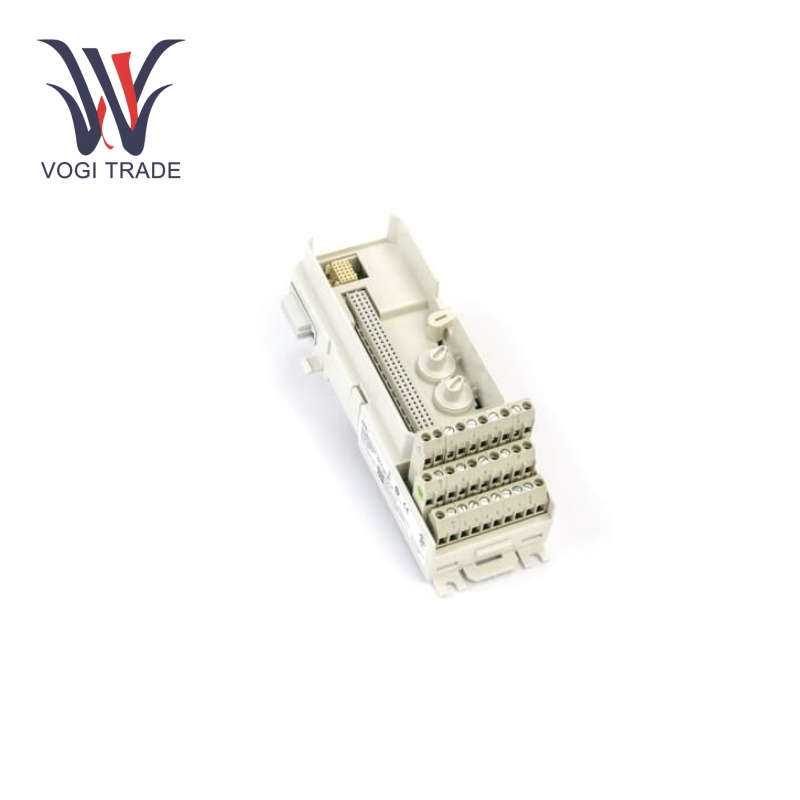

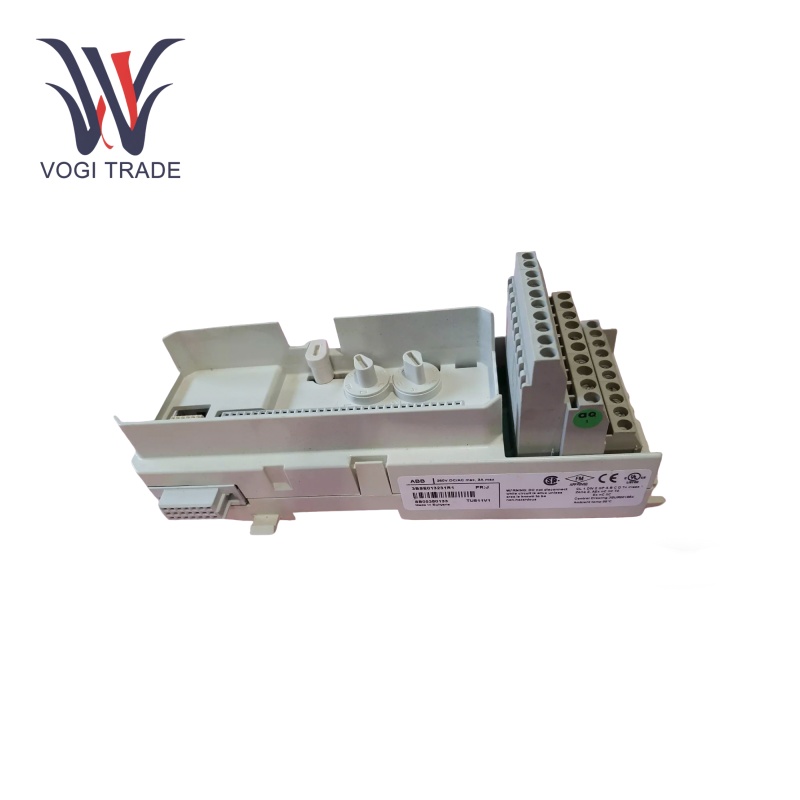

العلامة التجارية: ABBالوصف: 8 القناة 250V وحدة مضغوطة وحدة إنهاءالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنABB TU811V1 هي وحدة طرفية وحدة مضغوطة تستخدم في أنظمة I/O S800. إنه بمثابة واجهة بين وحدات الأسلاك الحقل ووحدات الإدخال/الإخراج ، وتوزيع ModuleBus ويوفر محطات الإشارة.
| تصنيع |
ABB |
| رقم النموذج |
TU811V1 |
| رقم الطلب |
3BSE013231R1 |
| كتالوج |
800 |
| بلد المنشأ |
السويد |
| رمز HS |
8471800000 |
| البعد |
17 سم*6.4 سم*6.4 سم |
| بُعد التعبئة |
19 سم*9 سم*9 سم |
| وزن |
0.17 كجم |
معلمات التشغيل
تصنيف الجهد:تعمل في جهد 250 فولت
درجة حرارة التشغيل:-25 درجة مئوية إلى +70 درجة مئوية ،
نطاق الرطوبة:5 ٪ إلى 95 ٪ من غير الولادة
القنوات:يوفر TU811V1 8 قنوات معزولة لإشارات الحقل ، وتسليم أنواع المدخلات المختلفة.
توزيع ModuleBus:يوزع MTU الوحدة النمطية على وحدة I/O وإلى MTU التالي ، مما يضمن التواصل السلس داخل النظام.
تكوين العنوان:يتم استخدام المفاتيح الميكانيكية لتكوين MTU لأنواع مختلفة من وحدات الإدخال/الإخراج ، مما يوفر المرونة في تصميم النظام.
ميزات المنتج
إنهاء الإشارة وتوزيعها:يتم استخدام ABB TU811V1 كنقطة إنهاء وتوزيع إشارة حيث يتم إنهاء الأسلاك الميدانية إلى وحدات الإدخال/الإخراج. مع 8 قنوات ، فإنه قادر على دعم ما يصل إلى 8 إشارات حقل معزولة. يتم توزيع ناقل الوحدة على وحدة I/O وكذلك MTU التالي في النظام بواسطة الوحدة. يسمح بالاتصال دون عناء ونقل الإشارات بين أجزاء مختلفة من نظام الأتمتة الصناعية.
توليد العنوان:يقوم ABB TU811V1 بإنشاء العنوان الصحيح لوحدة الإدخال/الإخراج. يفعل ذلك عن طريق تحويل إشارات الموضع الصادرة إلى MTU التالي. تعتبر وظيفة توليد العنوان هذه أمرًا بالغ الأهمية لتحديد وتواصل كل وحدة I/O داخل الشبكة الصناعية. في بيئة صناعية معقدة مع وحدات I/O متعددة ، يضمن ذلك أن نظام التحكم يمكنه إرسال واستقبال البيانات من الوحدات النمطية الصحيحة ، ومنع سوء الفهم وفشل النظام.
التكوين الميكانيكي للتوافق:قد يتم تكوين MTU ميكانيكيا للتوافق مع نوعين من وحدات الإدخال/الإخراج. يمكن تبديل كل مفتاح من خلال ستة مواقع تحديد المواقع ، مما يتيح لك 36 تكوينًا. لا يزال مثل هذا التصميم الميكانيكي البسيط يسمح بتناسب عدد كبير من وحدات الإدخال/الإخراج ، وهذا هو السبب في أنه أصبح حلًا قياسيًا شائعًا للغاية. مع تكامل ABB TU811V1 في أنظمة الأتمتة الصناعية الحالية أو الجديدة أمر سهل ولا يستلزم تكوينات RE المعقدة القائمة على البرامج في كل مرة يتم فيها استخدام وحدة I/O مختلفة.
تثبيت
تحضير:تأكد من فصل جميع مصادر الطاقة لمنع المخاطر الكهربائية.
جبل:قم بتركيب ABB TU811V1 بشكل صحيح داخل الفتحة في رف نظام I/O S800.
إشارة وتشير إلى:قم بتوصيل الحقل بأطراف الإشارة كما هو موضح في مخططات الأسلاك الواردة في دليل المستخدم
إعدادات:قم بتكوين MTU لـ I/O المطلوبة عن طريق تعيين MinIDP Dword مع ثلاثة مفاتيح ميكانيكية.
القوة لأعلى:بعد إجراء جميع الاتصالات ، استعد الطاقة إلى النظام وتحقق من تهيئة MTU بشكل صحيح ، كما هو موضح بواسطة مؤشرات LED المناسبة.
نطاق التطبيق
مصانع التصنيع:يتم استخدام ABB TU811V1 في تطبيقات التصنيع لواجهة أجهزة استشعار ومحركات مختلفة مع نظام التحكم. على سبيل المثال ، في خط تجميع السيارات ، يمكنه ربط أجهزة الاستشعار التي تكتشف مواضع الأجزاء على أحزمة النقل إلى وحدات الإدخال/الإخراج. لذلك يمكن لنظام التحكم مراقبة عملية الإنتاج في الوقت الفعلي وضبط النظام وفقًا لذلك عن طريق ضبط سرعة أحزمة النقل أو تشغيل الأسلحة الآلية في الوقت المناسب.
مرافق توليد الطاقة:يمكن استخدامه في محطة توليد الكهرباء لواجهة أجهزة مراقبة مستوى الحقل إلى نظام التحكم. يسمح لنظام التحكم في محطة توليد الطاقة بمراقبة وإدارة توليد الكهرباء وتوزيعها بطريقة فعالة من خلال توفير اتصال موثوق به. إنه يربط مستشعرات درجة حرارة لف المولدات بوحدات الإدخال/الإخراج ، لكي يتخذ نظام التحكم إجراءً إذا لم تكن درجة الحرارة في النطاق المقبول عادةً للإنجاز.
محطات معالجة المياه والمياه العادمة:يربط ABB TU811V1 أجهزة الاستشعار التي تقيس معلمات جودة المياه والمحركات التي تتحكم في تشغيل المضخات والصمامات ومعدات المعالجة في محطات معالجة المياه/مياه الصرف الصحي. هذا مفيد في علاج وتفريغ المياه والمياه العادمة وفقًا لذلك واتباع القواعد البيئية. تتمثل وظيفتها الرئيسية في التأكد من أن جميع المستشعرات في خزانات معالجة المياه تتصل بوحدات I/O حتى يتمكن نظام التحكم من ضبط مضخات الجرعات الكيميائية وفقًا لمعلمات جودة المياه التي تتلقاها المستشعرات.
استكشاف الأخطاء وإصلاحها
تحقق من جميع الاتصالات:انظر إلى كل واحد من اتصالاتك المادية لتفقد البلى من أن جميع كابلات الاتصال سلكية بشكل صحيح وفي حالة جيدة.
قابل للتكوين:تأكد من تعيين المفاتيح الميكانيكية القابلة للتكوين بشكل صحيح للنوع المقصود من وحدة الإدخال/الإخراج.
القدرات التشخيصية:استفد من برنامج ABB التشخيصي لتتبع صحة MTU واكتشاف المشكلات مقدمًا.
الظروف البيئية:تأكد من أن بيئة التشغيل تلبي شروطًا محددة ، خاصة فيما يتعلق بدرجة الحرارة والرطوبة ، لمنع الآثار الضارة على الأداء.
