العلامة التجارية: ABBالوصف: MTUالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنABB TU844 3BSE021445R1 هي وحدة إنهاء من 8 قنوات (MTU) مصممة لوحدات I/O زائدة عن الحاجة ، مما يوفر اتصالات سلسة للأسلاك الميدانية وقوة العملية.
| تصنيع |
ABB |
| رقم النموذج |
TU844 |
| رقم الطلب |
3BSE021445R1 |
| كتالوج |
800 |
| بلد المنشأ |
السويد |
| رمز HS |
8538900000 |
| البعد |
13*6*18.5 سم |
| بُعد التعبئة |
15*8*20.5 سم |
| وزن |
0.62 كجم |

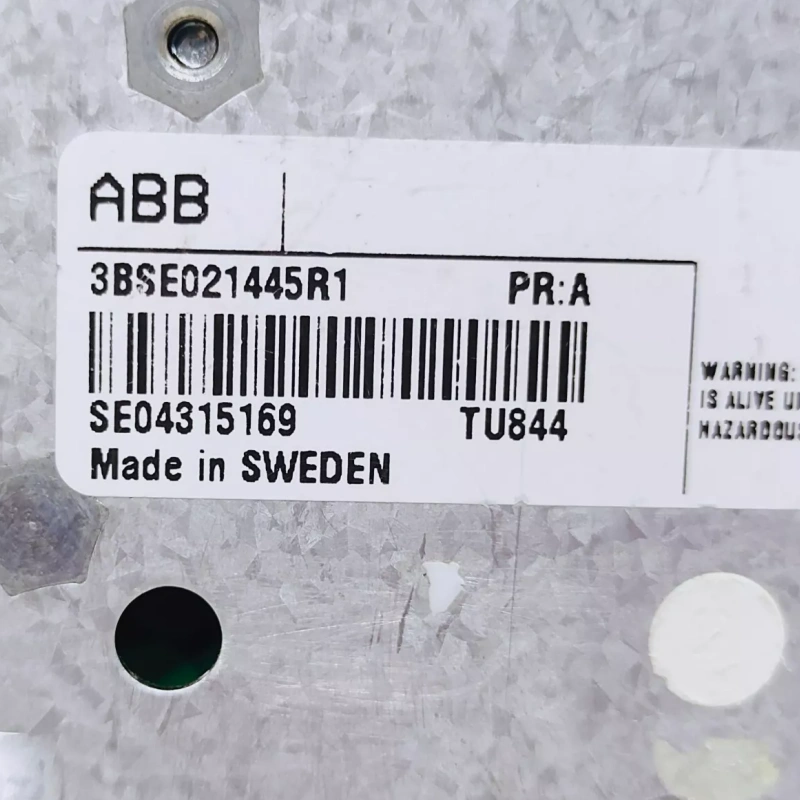

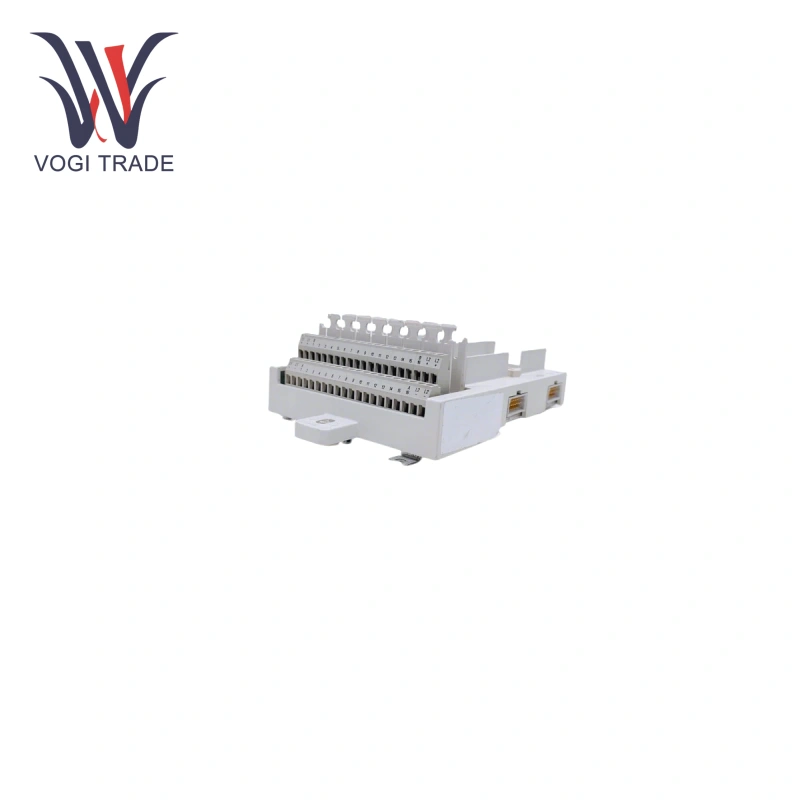

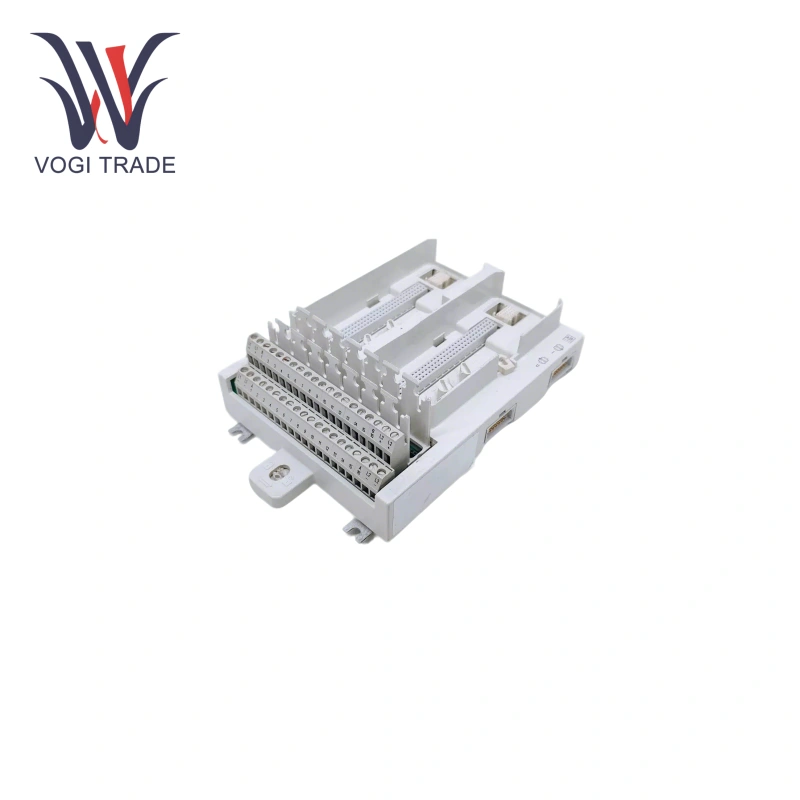

ABB TU844 3BSE021445R1
المعلومات الأساسية
رقم المنتج: 3BSE021445R1
النوع: زائد
الاتصال: كتلة الطرفية
عدد القنوات: 8
الجهد: 50V
تصاعد: أفقي
تفاصيل التثبيت: 55 ± 131 درجة فهرنهايت
أجهزة الإدخال/الإخراج المطبقة: AI845 و AI880 و AI880A و DP840
عدد I/OS لكل قناة: ما يصل إلى 40 قناة I/O
اتصال العملية: 4 مستلزمات الطاقة ، 20 0 فولت مستلزمات الطاقة
i/o النوع: زائدة عن الحاجة
وصف مفصل
يمكن أن تحتوي TU844 MTU على ما يصل إلى 8 قنوات I/O واتصالات الجهد 2+2. كل قناة لديها اتصالان I/O واتصال ZP واحد. يتم توصيل إشارات الإدخال عبر عصي التحويلة الفردية ، Ty801. يتم استخدام عصا التحويل للاختيار بين الجهد والإدخال الحالي. الحد الأقصى للجهد المقنن هو 50 فولت والحد الأقصى الحالي هو 2 لكل قناة.
يوزع MTU الوحدة النمطية ، واحدة لكل وحدة I/O وإلى MTU التالي. كما أنه ينشئ العنوان الصحيح إلى وحدات الإدخال/الإخراج عن طريق تحويل إشارات الموضع الصادرة إلى MTU التالي.
يمكن تركيب MTU على سكة DIN القياسية. يحتوي على مزلاج ميكانيكي يغلق MTU على سكة DIN. يتم استخدام أربعة مفاتيح ميكانيكية ، اثنان لكل وحدة I/O ، لتكوين MTU لأنواع مختلفة من وحدات الإدخال/الإخراج. هذا مجرد تكوين ميكانيكي ولا يؤثر على وظيفة MTU أو وحدة I/O. يحتوي كل مفتاح على ستة وظائف ، مما يعطي عددًا إجماليًا من 36 تكوينًا مختلفًا.
Features والاستفادةإنه
التثبيت الكامل لوحدات الإدخال/الإخراج باستخدام اتصالات 2-war وتوزيع الطاقة الحقل.
ما يصل إلى 8 قنوات من إشارات الحقل وتوصيلات الطاقة.
اتصالات إلى وحدات moduleBuses و I/O.
يمنع المفتاح الميكانيكي إدخال وحدة الإدخال/الإخراج الخاطئة.
جهاز الإغلاق إلى DIN Rail للتأريض. DIN RAIN تصاعد.
