ABE042 204-042-100-011

نظرة عامة على المنتج

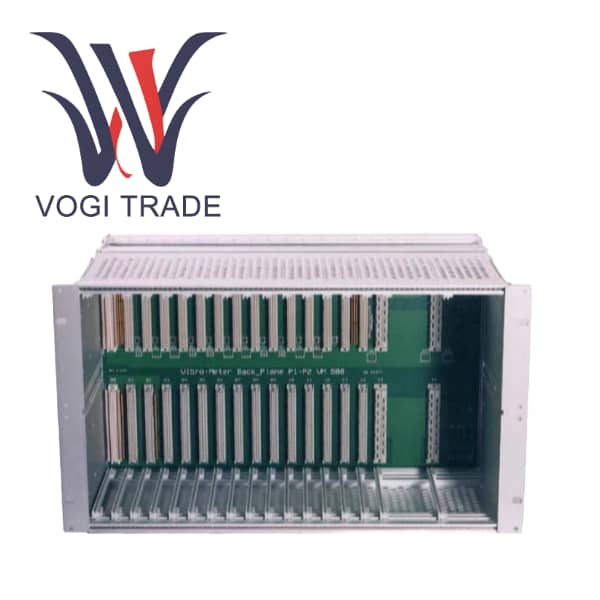

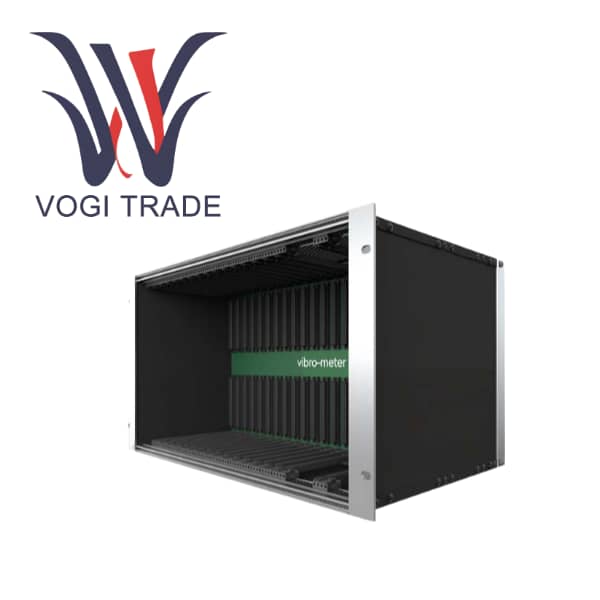

ABE042 204-042-100-011 هو هيكل صناعي قياسي بارتفاع 6U و19 بوصة في سلسلة Parker Meggitt VM600، مصمم خصيصًا للحماية الميكانيكية وتطبيقات مراقبة الحالة للمعدات الميكانيكية الدوارة. يتوافق الكود 204-042-100-011 في هذا النموذج مع التكوين القياسي في جدول معلومات الطلب:

يشير الرقم 204 إلى فئة هيكل النظام VM600؛

يتم تعريف النوع 042 بوضوح على أنه ABE042. يتمثل الاختلاف الرئيسي بين ABE042 وABE040 في أن حامل التثبيت موجود في الجزء الخلفي من الهيكل، وهو مناسب للتركيب في خزائن التحكم ذات العمق المحدود.

يمثل 100-011 عادةً إصدار الأجهزة الأساسي. يجب تأكيد التفاصيل المحددة مع رمز الطلب الكامل.

الهيكل 204-042-100-011 في حد ذاته عبارة عن منصة لوحة الكترونية معززة سلبية، مصممة لاستيعاب وربط مختلف بطاقات VM600 الوظيفية (مثل بطاقات المعالج، وبطاقات الإدخال/الإخراج، وبطاقات الترحيل، وما إلى ذلك)، ولتحقيق اتصال بيانات عالي السرعة وتوزيع الطاقة من خلال ناقل VME المدمج وحافلة الإشارة المخصصة. ABE042 ليس جهاز عمل مستقل، ولكنه "الهيكل العظمي" و"الجهاز العصبي المركزي" لنظام المراقبة VM600 بأكمله.

ميزات المنتج

النمذجة وقابلية التوسع العالية

يمكن للمستخدمين الجمع بين أنواع مختلفة من بطاقات VM600 بمرونة وفقًا لاحتياجاتهم، مثل بطاقات الحماية الميكانيكية MPC4، وبطاقات مراقبة الحالة CMC16، وبطاقات الترحيل RLC16، وما إلى ذلك، لبناء نظام يتراوح من الحماية البسيطة للآلة الواحدة إلى المراقبة المعقدة متعددة الوحدات.

تصميم صناعي عالي الموثوقية

يمكن لتصميم هيكل الألومنيوم القوي أن يقاوم الصدمات والاهتزازات، مما يجعله مناسبًا للمواقع الصناعية القاسية

تضمن خيارات الطاقة الزائدة توفير مصدر طاقة "بدون توقف" في التطبيقات المهمة

توفر مراقبة مصدر الطاقة المتكاملة تعليقات في الوقت الفعلي على الحالة الصحية لإمداد الطاقة من خلال الاتصال الجاف للمرحل

سلامة الإشارة الأمثل

ينقل ناقل اللوحة الإلكترونية المعززة للإشارة التناظرية مباشرة إشارة المستشعر الأصلية من بطاقة المعالجة المسبقة إلى بطاقة الإدخال/الإخراج الخلفية، مما يتجنب فقدان التحويل من خلال الناقل الرقمي ويضمن الدقة العالية لإشارات الاهتزاز الضعيفة.

الهندسة والصيانة مريحة

تتميز بنية القابس الأمامي والخروج الخلفي ببطاقات معالجة تم إدخالها من الجانب الأمامي وكتل طرفية للإدخال/الإخراج موجودة في الجانب الخلفي. الأسلاك نظيفة والصيانة مريحة

يجب تغطية الألواح الفارغة، ويمكن إغلاق الفتحات غير المستخدمة بألواح فارغة قياسية لضمان حماية EMI وإدارة تدفق الهواء

يمكن أن يوفر التكوين المسبق للمصنع نظام "التوصيل والتشغيل" الكامل، مما يقلل بشكل كبير من وقت التشغيل في الموقع

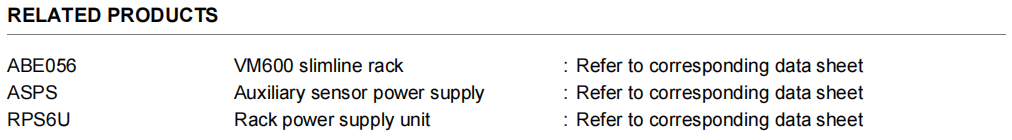

مقارنة المنتجات المماثلة ABE042 و ABE040 و ABE056
