CA202 144-202-000-126

نظرة عامة على المنتج

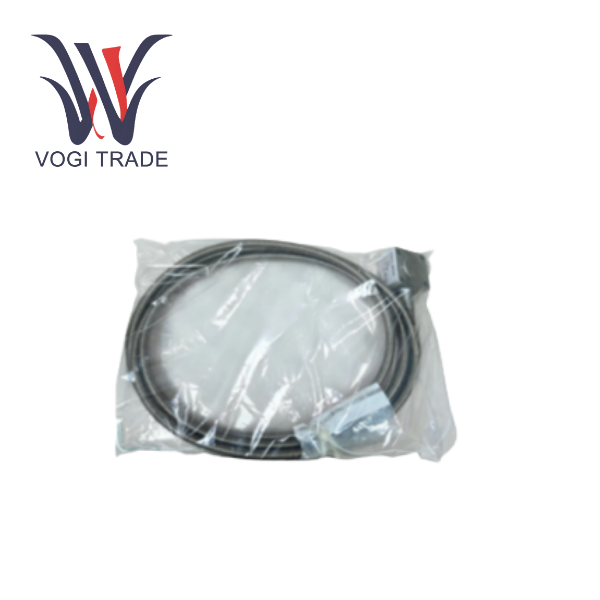

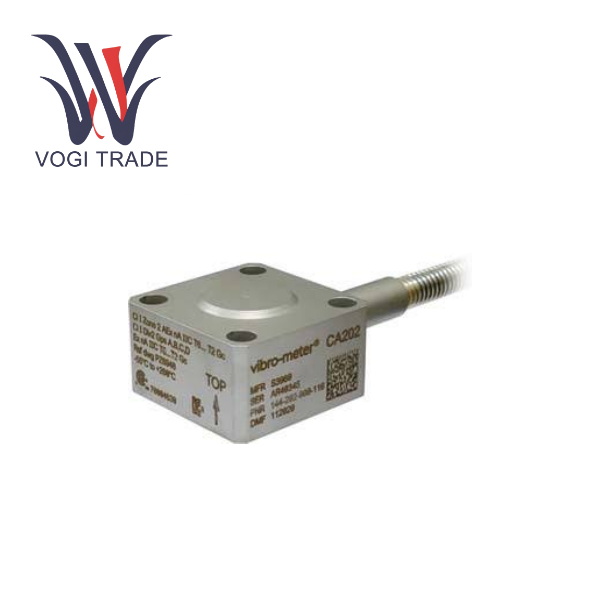

CA202 144-202-000-126 هو مقياس تسارع كهروضغطي عالي الأداء من الدرجة الصناعية من خط إنتاج VM. هذا الطراز المحدد هو إصدار قياسي مزود بكابل متكامل بطول 11 مترًا، مصمم لمراقبة الاهتزاز المستمر في البيئات الصناعية الصعبة ولكن غير الخطرة. يجسد مقياس التسارع الكهرضغطي بنية قوية محكمة الغلق تضمن الموثوقية على المدى الطويل عند تعرضه للرطوبة والبخار والزيت والملوثات المسببة للتآكل الأخرى. باستخدام عنصر الاستشعار الكهرضغطي في وضع القص المتماثل، يوفر CA202 بيانات اهتزاز عالية الدقة مهمة لمراقبة الحالة والصيانة التنبؤية للآلات المهمة مثل التوربينات والمضخات والضواغط والمراوح.

الفرق بين مخرجات IEPE و4-20mA - أخذ CA202 كمثال

أنواع الإشارة مختلفة

 يقوم IEPE بإخراج إشارة جهد ديناميكي، مع الاحتفاظ بشكل موجة الاهتزاز الأصلي الكامل. مخرج 4-20 مللي أمبير هو إشارة تيار ثابتة، ينقل فقط سعة الاهتزاز المحولة بشكل متناسب.

كمية المعلومات المتاحة تختلف

 يمكن لـ IEPE استخراج بيانات غنية مثل التسارع والسرعة والإزاحة والطيف والمرحلة. يمكن أن يوفر 4-20 مللي أمبير سعة اهتزاز واحدة فقط، مثل سرعة RMS.

قدرات مكافحة التدخل مختلفة

 يتطلب IEPE استخدام كابلات مخصصة منخفضة الضوضاء ويتمتع بقدرة متوسطة على مقاومة التداخل. يتمتع 4-20 مللي أمبير بقدرة قوية على مقاومة التداخل وهو الحل المفضل للمواقع الصناعية.

تختلف سيناريوهات التطبيق النموذجية

 IEPE مناسب لتشخيص الأخطاء وتحليل الطيف والبحث العلمي؛ يعتبر 4-20mA أكثر ملاءمة لحماية وقت التوقف عن العمل ومراقبة الاتجاه والتكامل مع أنظمة DCS أو PLC.

توقع ثلاثة ترددات مميزة لفشل المحمل من خلال بيانات الاهتزاز CA202

النوع الأول

 تردد فشل الحلقة الخارجية (BPFO) السبب المادي لفشل الحلقة الخارجية هو منطقة الحفر أو التشظي حيث تمر العناصر المتداول فوق سطح الحلقة الخارجية. في الطيف الذي تم جمعه بواسطة CA202، سيظهر BPFO ترددات أساسية متميزة ومضاعفاتها (مثل 2x و3x)، وتكون السعة مستقرة، ولا تتأثر بشكل أساسي بتغيرات الحمل. عندما تكون قيمة الذروة لـ BPFO أعلى من 3 إلى 5 مرات من الضوضاء الأساسية، يمكن تحديد أن الضرر المبكر قد حدث في الدائرة الخارجية.

النوع الثاني

 تردد فشل الحلقة الداخلية (BPFI). السبب المادي لفشل الحلقة الداخلية هو أن عيب الحلقة الداخلية يدور مع العمود، ونقطة الخلل تضرب العناصر المتداول بشكل متكرر. على الطيف، ستظهر النطاقات الجانبية للتشكيل مع فواصل تردد الطاقة بالقرب من تردد BPFI، وقد يختلف سعة شكل الموجة مع تقلب الحمل. وعندما تزداد كثافة هذه النطاقات الجانبية، فهذا يشير إلى أن خطورة الخطأ آخذة في الارتفاع.

النوع الثالث

 فشل عنصر المتداول التردد (BSF) السبب المادي لفشل عنصر المتداول هو ظهور التسطيح أو الشقوق أو التشظي على سطح العناصر المتداول. في طيف CA202، قد تظهر ترددات BSF وتوافقياتها، مصحوبة أحيانًا بتعديل تردد دوران العناصر الدوارة. السمة النموذجية لهذا النوع من الأخطاء هي أن إشارة الاهتزاز متقطعة وتتأثر بشكل كبير بحالة التشحيم.

مزايا الاختيار (لماذا تختار 144-202-000-126)

مقاوم للانفجار + شهادة مزدوجة لدرجة الحرارة العالية: مقياس التسارع العالمي الوحيد الذي يلبي في نفس الوقت ATEX Ex ia ومقاومة درجات الحرارة العالية على المدى الطويل البالغة 260 درجة مئوية، وهو مناسب للمناطق الخطرة ذات درجات الحرارة العالية. حساسية عالية + تردد واسع: التقاط اهتزاز منخفض التردد 0.5 هرتز (مثل الدوران البطيء للتوربينات البخارية) عند 100 قطعة/جم، وتغطية التردد العالي 6000 هرتز (مثل التردد الشبكي لعلبة التروس). مختوم ومتين: لحام محكم الغلق من الفولاذ المقاوم للصدأ بالكامل + كابل مدرع، مقاوم لرذاذ الملح/الغبار/بقع الزيت، مناسب للبيئات الصناعية القاسية. الاستقرار على المدى الطويل: معايرة مصنع ميجيت، الانجراف السنوي <1%
