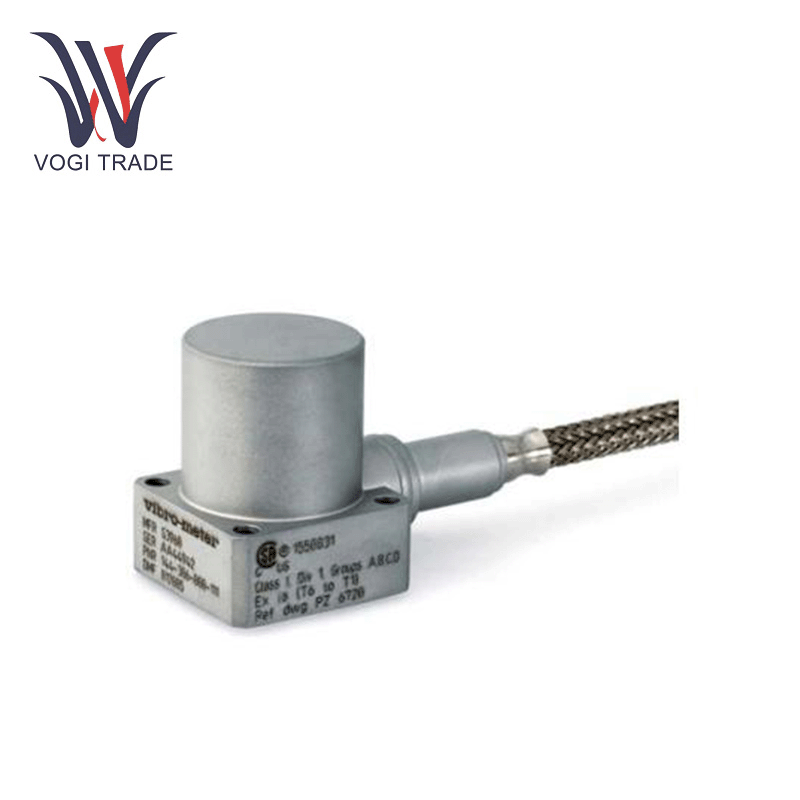

العلامة التجارية: Vibro-Meterالوصف: مقياس التسارع الكهروضوئيالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر CA306 144-306-000-321 المراقبة ذاتية الدقة مع مرونة درجات الحرارة القصوى والقياس عن بُعد الإلكترونية لحماية الأصول الصناعية المستقلة.
| تصنيع |
فيبرو متر |
| رقم النموذج |
CA306 |
| رقم الطلب |
144-306-000-321 |
| بلد المنشأ |
سويسرا |
| رمز HS |
9031809090 |
| البعد |
5*2*2cm |
| بُعد التعبئة |
7*4*4cm |
| وزن |
0.14 كجم |
المعلمات الفنية
الحساسية (عند 120 هرتز): 50 جهاز كمبيوتر/جم ± 5 ٪
نطاق القياس الديناميكي (عشوائي): 0.01 جم إلى 100 غرام ذروة
سعة التحميل الزائد (المسامير): ما يصل إلى 200 غرام ذروة
الخطي: ± 1 ٪ على نطاق القياس الديناميكي
الحساسية العرضية: <5 ٪
تردد الرنين:> 15 كيلو هرتز
استجابة التردد (نموذجي): ± 5 ٪ بين 5 و 3000 هرتز (يتم تحديد تردد القطع المنخفض بواسطة
الإلكترونيات المستخدمة)
مقاومة العزل الداخلية: دقيقة. 109 Ω القطب
دقيقة. 109 Ω القطب
معدات متوافقة
يدمج CA306 144-306-000-321 بسلاسة مع أنظمة المراقبة المعيارية:
مكيفات إشارة Vibro-Meter®: زوج مع مضخمات شحن IPC704 لتحويل إخراج المستشعر 4-20 Ma إلى بيانات اهتزاز قابلة للتنفيذ لإطار GE 6B أو Siemens SGT-700.
سلسلة Bally Nevada 3500: استخدم CA306 144-306-000-321 إلى جانب 3300 تحقيقات القرب XL من أجل الإزاحة الشاملة للعمود ومراقبة توسيع الغلاف في محطات توليد الطاقة في الدورة المشتركة.
ABB System 800XA: متوافق مع أنظمة التحكم في OCS المزايا ، يدعم المستشعر سير عمل الصيانة التنبؤية في المنصات الخارجية ونباتات تسييل الغاز الطبيعي المسال.
Aسيناريوهات pplication
مراقبة صحة التوربينات الغازية: في محطة توليد الطاقة في الشرق الأوسط ، تم تثبيت CA306 144-306-000-321 على توربينات Mitsubishi M501J للكشف عن شذوذات التردد في التردد. هذا انخفاض التوقف عن العمل غير المخطط بنسبة 22 ٪ من خلال الكشف المبكر عن اختلال التوازن الدوار.
اختبار محرك الطائرات: استخدم مختبر الفضاء Aerospace الأوروبي CA306 144-306-000-321 للتحقق من اهتزازات شفرة المروحة في محركات Rolls-Royce Trent XWB أثناء اختبارات الصدمة الحرارية (-196 درجة مئوية إلى +650 درجة مئوية) ، وتحقيق ISO 17025.
مراقبة مضخة مصفاة النفط: في مصفاة تكساس ، راقب المستشعر الاهتزازات الرأسية في مضخات الطرد المركزي تتعامل مع الخام. امتدت تصميمها المقاوم للتآكل الفواصل الزمنية للخدمة بنسبة 40 ٪ مقارنة مع مقاييس التسارع التقليدية.
التثبيت والصيانة
تحسين أداء CA306 144-306-000-321 مع هذه البروتوكولات:
Iإرشادات nstallation
محاذاة التثبيت: تأكد من أن المستشعر عمودي على سطح القياس. استخدم البراغي المتوافقة مع ARINC 554 إلى 8-10 N · M لتجنب أخطاء الإجهاد الأساسي.
توجيه الكابلات: قم بتأمين كابل MI بمشابك من الفولاذ المقاوم للصدأ كل 0.5 متر لمنع الإجهاد الميكانيكي. الحفاظ على إزالة 10 سم من الكابلات عالية الجهد لتقليل الضوضاء.
Mأفضل الممارسات
عمليات التفتيش الفصلية: تحقق من تآكل الكابل وأكسدة الموصل. تنظيف السكن بقطعة قماش جافة. تجنب المذيبات التي تحلل طبقة أكسيد واقية من Inconel 600.
اختبار المقاومة: قياس مقاومة العزل (> 10^9 Ω) بين الأعمدة والسكن ثنائية سنويا. القيم أدناه 10^8 Ω تشير إلى دخول الرطوبة التي تتطلب استبدال فوري.
المعايرة: إعادة معايرة الحساسية كل 12 شهرًا باستخدام إشارة مرجعية 120 هرتز. التسامح بما يتجاوز ± 5 ٪ يستلزم استبدال المستشعر.
