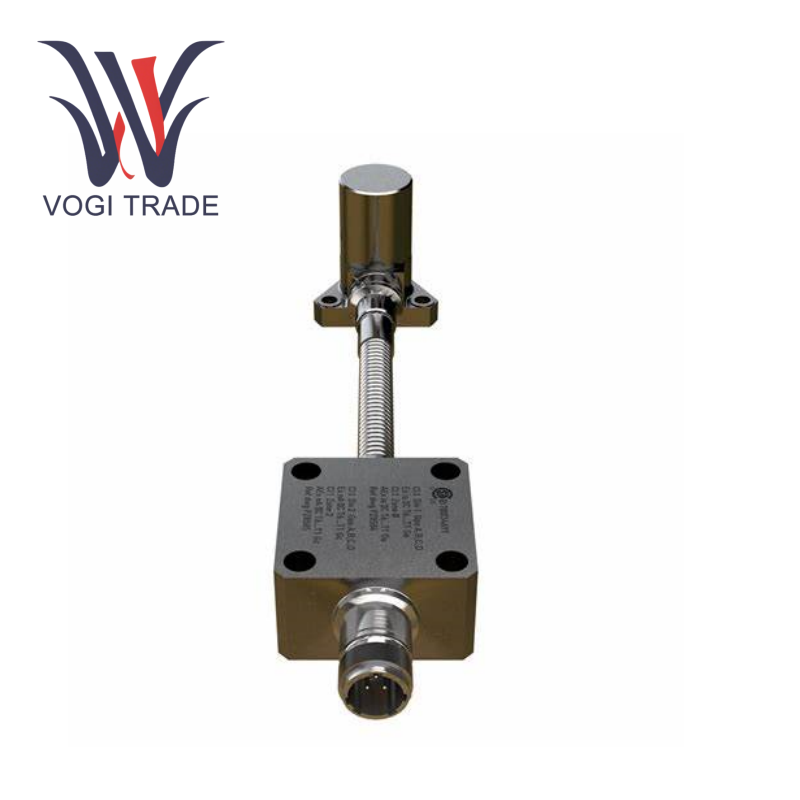

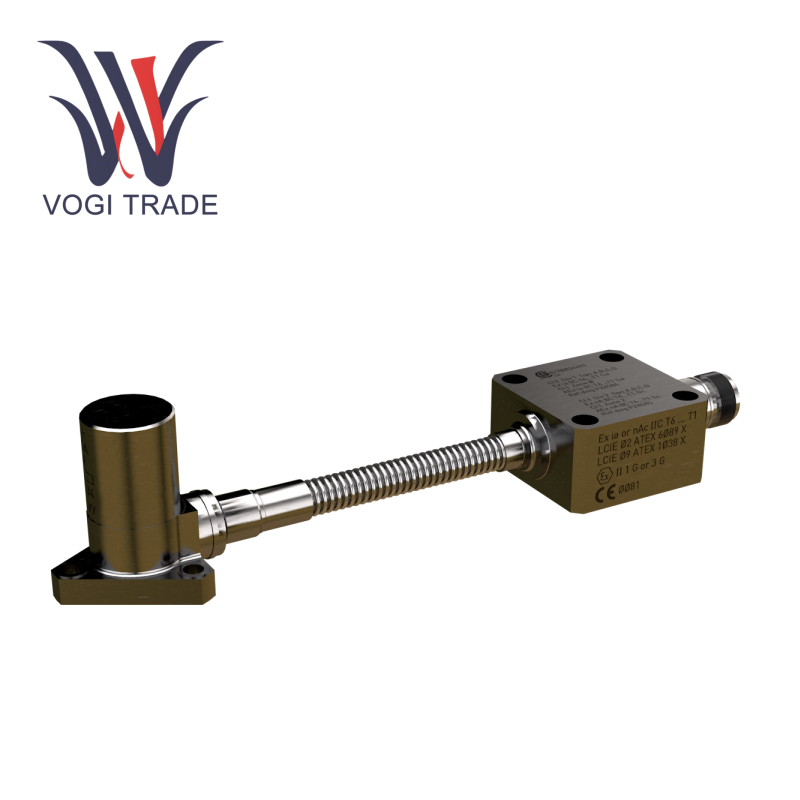

العلامة التجارية: Vibro-Meterالوصف: مقياس التسارع الكهروضوئيالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنCE134 444-134-000-145 هو مقياس تسارع كهروضوئي يستخدم تقنية التحويل المدمجة للشحنة إلى العمل ، لا يتطلب مضخمًا خارجيًا ، ويؤدي مباشرة إلى الإشارة الحالية المقاومة للتداخل.
| تصنيع |
فيبرو متر |
| رقم النموذج |
CE134 |
| رقم الطلب |
444-134-000-145 |
| بلد المنشأ |
سويسرا |
| رمز HS |
90318090 |
| البعد |

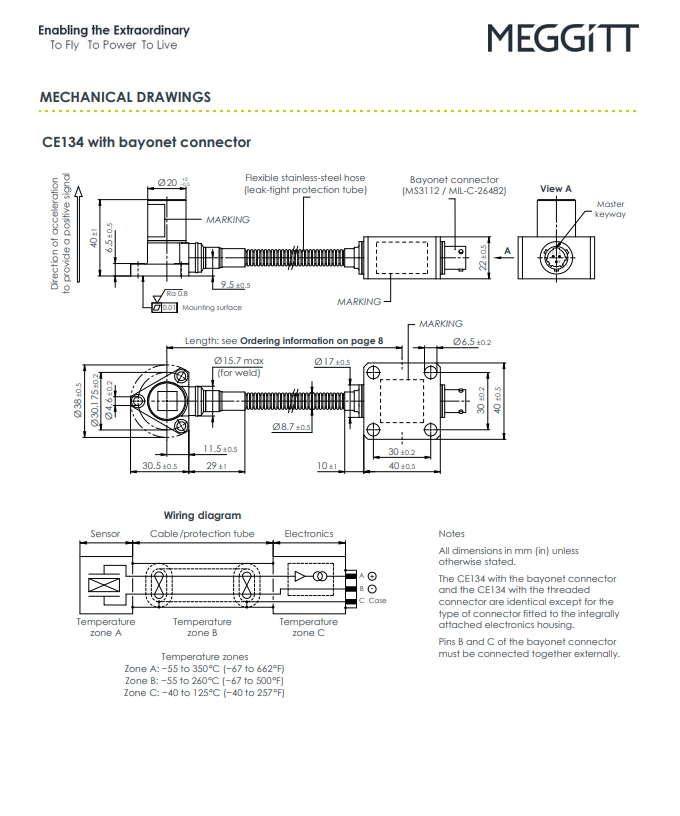

Ø18 مم × 35 مم (رأس المستشعر) الوحدة الإلكترونية: 45 مم × 32 مم × 25 مم |
| بُعد التعبئة |
180 مم × 120 مم × 80 مم |
| وزن |
0.4 كجم |
المعلمات الفنية
الحساسية: 5μA/G ± 5 ٪ (@120 هرتز المعايرة القياسية)
استجابة التردد (إصدار HF): 5 هرتز ~ 10 كيلو هرتز (-3db@5Hz ، ± 5 ٪@10-5000Hz ، ± 10 ٪@5000-10000Hz)
النطاق الديناميكي: 0.001 ~ 400 جم (ذروة الاهتزاز العشوائي) ، الزائد الفوري 1000 غرام
تحمل درجة الحرارة: رأس المستشعر: -55 ~ 350 ℃ (منطقة)
الوحدة الإلكترونية: -40 ~ 125 ℃ التشغيل المستمر (منطقة C)
إخراج الإشارة: تعديل تيار 2 سلك (15-28 فولت DC إمدادات الطاقة ، Standby Current 5-8MA)
الحماية الميكانيكية: رأس مستشعر DeCinel® Sensor + 316 خرطوم مدرع من الفولاذ المقاوم للصدأ ، مقاوم لتأثير 2000 جرام
الميزات التقنية الأساسية
1. استشعار الدقة عالية التردد
CE134 444-134-000-145 اعتماد CORM استشعار ضغط السيراميك لتحقيق استجابة التردد على مستوى 10 هرتز ~ 10KHz (-3db@5Hz ، ± 5 ٪ دقة تغطي 10-5000Hz)
2. التحمل بالبيئة المتطرفة
يقاوم رأس المستشعر -55 ~ 350 ℃ درجة الحرارة المتطرفة (منطقة) ، و CE134 444-134-000-145 يدعم -40 ~ 125 ℃ التشغيل المستمر (منطقة C)
DeConel® Sploy Sensor Head + 316 خرطوم مدرع من الفولاذ المقاوم للصدأ ، 2000 جرام شهادة صدمة ميكانيكية ، مقاومة للرطوبة 100 ٪ ورذاذ الملح مقاومة للتآكل
3. انتقال إشارة ذكي
إخراج التعديل الحالي 2 سلك (15-28 فولت DC إمدادات الطاقة) ، ** ＞ 100 متر نقل طويل المدى **
CE134 444-134-000-145 تقنية عزل تقسيم درجة الحرارة المدمجة لتجنب خطر فشل المكون الإلكتروني في مناطق درجة الحرارة المرتفعة
التصميم الهيكلي الثوري
1.
رأس المستشعر ، خرطوم مدرع (وزن خط 135 جرام/م) ، والوحدة الإلكترونية مغلقة بالليزر ولحام لتشكيل جسم مغلق تمامًا ، وحظر زيت التشحيم بالكامل ، والبخار عالي الضغط ، والملوثات المبردة والمواد الكيميائية ، ويتجاوز أداء الحماية معيار IP68.
2. العمارة الخالية من الموصل
يتم إلغاء تصميم الموصل الخارجي في منطقة درجات الحرارة العالية ، ويتم توصيل الإشارة مباشرة بالوحدة الإلكترونية (منطقة درجة الحرارة C) من خلال الكبل الكلي المحمي ، مما يلغي مشكلة توهين الإشارة الناتجة عن شيخوخة الواجهة في بيئة 350 درجة مئوية.
سيناريوهات التطبيق الأساسية
◼ مراقبة رفرف شفرة التوربينات الغازية (＞ 5 كيلو هرتز اكتساب عالي التردد)
◼ ضاغط الطرد المركزي تحمل تحذير الفشل
◼ منصة خارجية توربينات توربينات تشخيص الصحة
