العلامة التجارية: Vibro-Meterالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 36مدة الدفع: T/T.ميناء الشحن: شنتشنEA401 913-401-000-013-A2-E085-F5-G000 هو كبل تمديد يدعم بناء نظام قياس طوله 10 أمتار ويمكنه ضمان مراقبة مستقرة مع مسبار TQ401 في سيناريوهات ارتفاع درجة الحرارة والاهتزاز.
| تصنيع |
فيبرو متر |
| رقم النموذج |
EA401 |
| رقم الطلب |
913-401-000-013-A2-E085-F5-G000 |
| بلد المنشأ |
سويسرا |
| رمز HS |
9031809090 |
| البعد |
8.5m |
| بُعد التعبئة |
10 × 25 سم |
| وزن |
1.8 كجم |
المعلمات الأساسية
تكوين الطول:
طول كابل التمديد: 8.5 متر
إجمالي طول النظام: يتطلب كبل مسبار TQ401 (على سبيل المثال ، كابل مسبار 1.5 متر + 8.5 متر كبل تمديد = نظام 10 متر).
ملاحظة: يبلغ الحد الأدنى من TSL المدعوم 8.5 متر (يجب أن يستوفي نظام 10 أمتار هذا الحد الأدنى)
شهادة الانفجار المقاومة:
الخيار A2: يلتقي على شهادة IIC T6-T3 GA في جوهره (قابل للتطبيق في جميع أنحاء العالم)
تكوين الحماية:
الخيار F5: حماية IP172 القياسية.
حماية الكابلات: خرطوم الفولاذ المقاوم للصدأ الاختياري (KS107) أو أنابيب تقلص الحرارة (يجب طلبها بشكل منفصل).
نطاق درجة الحرارة:
الكابل/الموصل: -40 درجة مئوية إلى +200 درجة مئوية (تشغيل)
نهاية التحقيق: -40 درجة مئوية إلى +180 درجة مئوية (± 5 ٪ دقة)
تصنيف الحماية: يلتقي رأس التحقيق IP68 (مقاوم للغبار تمامًا ومغمر في الماء بشكل مستمر).
الاهتزاز/الصدمة:
الاهتزاز: 5G (10-500 هرتز)
الصدمة: 15G (11 مللي ثانية الموجة نصف المجلس)
الخصائص الفيزيائية:

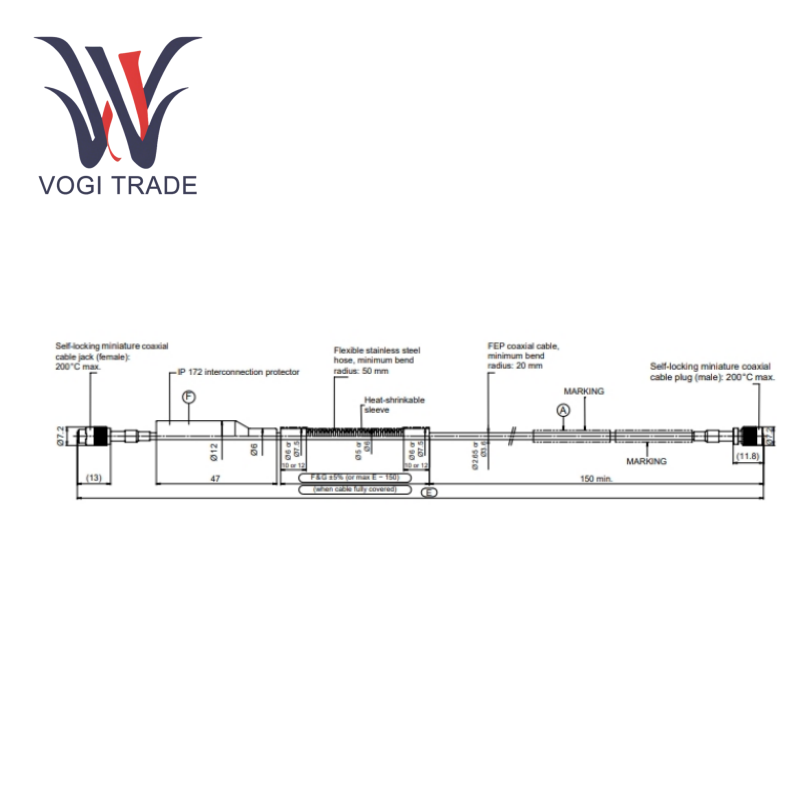

بناء الكابلات: كابل محوري 50Ω-jacketed (2.65 أو قطره 3.6 مم).
الموصل: واجهة محورية صغيرة القفل (القفل اليدوي مطلوب).
توافق النظام:
قابلة للتبديل بالكامل مع مسبار TQ401 ومكيف إشارة IQS450.
يدعم كابل التمديد هذا VM600/VibrosMart® System System Supply.
سيناريوهات التطبيق الرئيسية
مراقبة الآلات الدوارة: يوفر Meggitt Vibro-Meter EA401 913-401-000-013-A2-E085-F5-G000 قياسًا في الوقت الفعلي للاهتزاز/الإزاحة المحورية للتوربينات وعمليات الضاغط (الدقة ± 0.5 ٪ على نطاق كامل ، استجابة DC-20KHz).
بيئة الانفجار المقاومة للانفجار: عملية آمنة في المنطقة 0 (بيئة الغاز المتفجرة المستمرة) ، Vibro-Meter 913-401-000-013-A2-E085-F5-G000 تدعم المعدات الرئيسية في النفط والغاز والكيمياء.
النشر لمسافات طويلة: يغطي نظام 10 أمتار وحدات كبيرة (مثل توربينات الطاقة الكهرومائية) دون توهين إشارة.
تصميم الصيانة العالية: يمكن لـ Vibro-Meter EA401 استبدال الكابلات أو التحقيقات بسرعة لتقليل وقت التوقف (متوافق مع نظام مراقبة VM600/VibroSmart® عبر الإنترنت).
تعليمات تكامل النظام
يجب إقرانها بـ: TQ401 Probe + IQS450 Complementer (الإخراج: -1.6v ~ -17.6v أو -15.5ma ~ -20.5ma).
متطلبات التثبيت المقاومة للانفجار: في وضع Ex NA ، يجب وضع IQS450 في مساكن ≥IP54
مادة المعايرة: المادة المستهدفة الافتراضية هي VCL 140 Steel (يمكن تخصيص سبائك أخرى)
