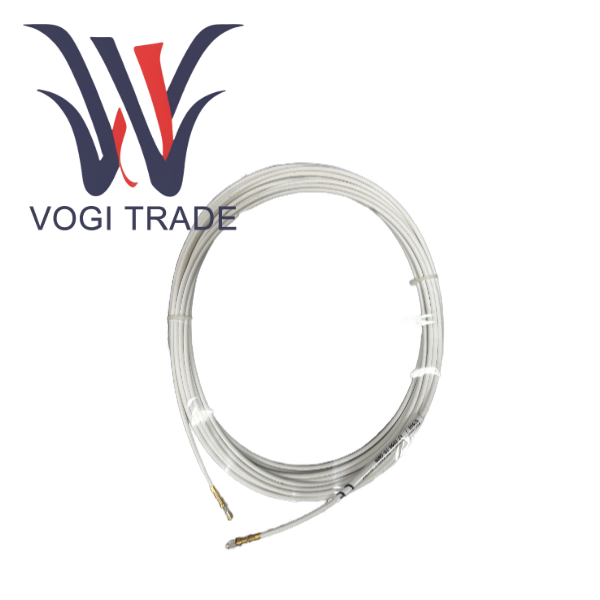

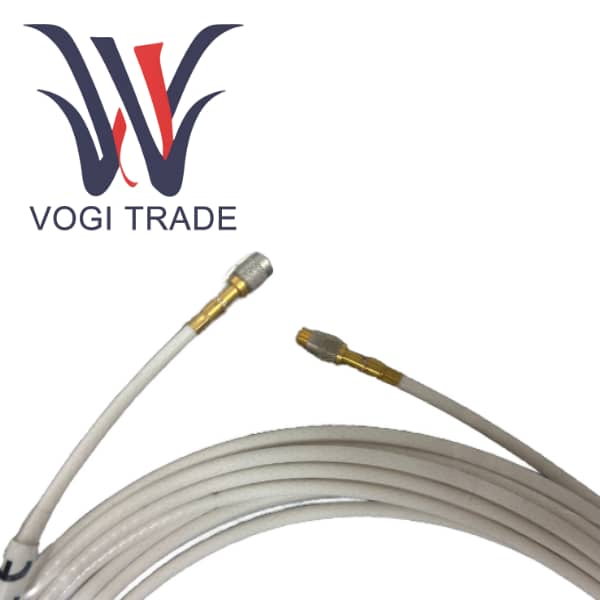

EA402 913-402-000-013-A1-E050-F0-G000

نظرة عامة على المنتج

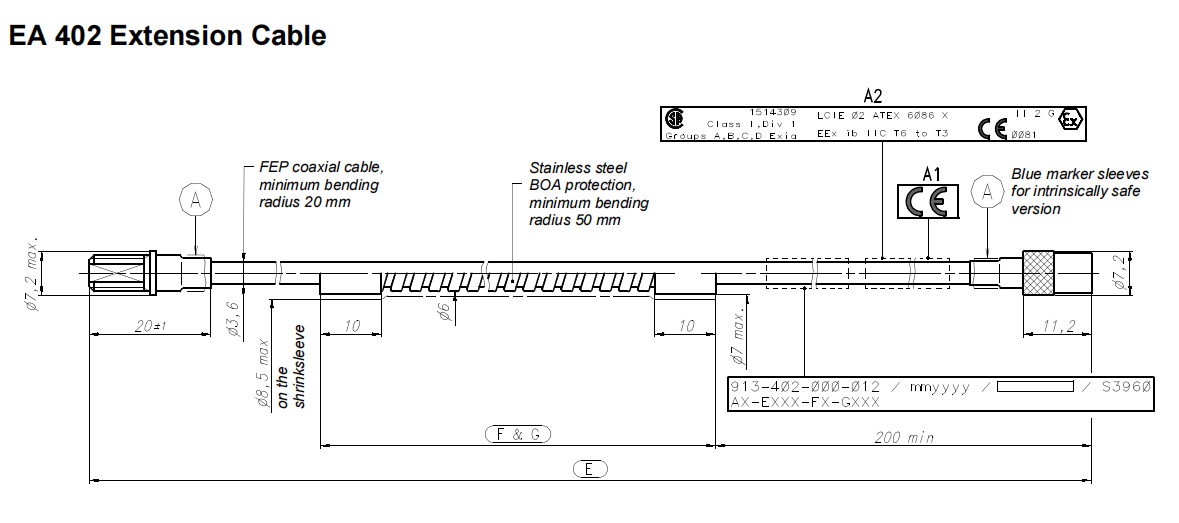

الموديل 913-402-000-013-A1-E050-F0-G000

913-402-000    طراز قاعدة كابل التمديد EA402.

-013             آمن بشكل جوهري، Exi، مناسب للمناطق الخطرة القابلة للانفجار.

-A1               لم يتم ذكر ذلك صراحةً في الدليل، ولكن عادةً ما يشير "A1" إلى موصل محدد أو متغير شهادة، والذي يمكن اعتباره جزءًا من إصدار Exi في هذا السياق.

-E050             طول الكابل 5.0 متر.

-F0               لا يوجد غلاف مجدول من الفولاذ المقاوم للصدأ

-G000             لا توجد حماية من BOA

الميزات الوظيفية للمنتج

خط نقل المعلمة الموزعة بدقة

يتم تحديد المعاوقة المميزة للكابل بشكل مشترك من خلال قطر الموصل المركزي، وثابت العزل الكهربائي للطبقة العازلة، وبنية طبقة التدريع. تم تصنيع EA402 بدقة للحفاظ على تسامح قدره 70Ω ± 1Ω. لم يتم اختيار هذه القيمة بشكل عشوائي، ولكن مع محاثة الملف لمسبار TQ ودائرة التذبذب لمضخم الصوت IQS 452، تشكل دائرة طنين LC بتردد طنين يبلغ حوالي 1 ميجاهرتز. أي انحراف للممانعة سوف يغير قيمة Q ونقطة الرنين للدائرة، مما يؤثر بشكل مباشر على حساسية النظام وخطيته.

السعة الموزعة منخفضة ومستقرة، ويتم التحكم بدقة في السعة الموزعة لكل متر من الكابل. السعة الإجمالية لسلسلة القياس بأكملها هي قيمة تصميمية ثابتة. تعتمد معايرة المضخم بدقة على هذه السعة الإجمالية. في حالة استخدام طول أو طراز خاطئ للكابل، ستتغير السعة الإجمالية، مما سيؤدي إلى:

يحدث انجراف الحساسية عندما تتغير العلاقة التناسبية بين جهد الخرج والإزاحة الفعلية.

قد يؤدي إزاحة النطاق الخطي، حيث تتحرك منطقة القياس الخطي الفعال، إلى تجاوز المنطقة الخطية حتى في وضع التشغيل العادي.

يتدهور استقرار درجة الحرارة، وسيؤثر معدل تغير سعة الكابل مع درجة الحرارة على أداء انجراف درجة الحرارة للنظام بأكمله.

دقة الإشارة المتميزة، 913-402-000-013-A1-E050-F0-G000 بمثابة جسر يربط المسبار والمضخم الأولي. يجب أن يضمن EA402 أن الإشارة تحتوي على الحد الأدنى من توهين السعة، وأقل تشوه في الطور، وأقل إدخال للضوضاء أثناء الإرسال. يحقق عزل FEP الرغوي عالي الجودة والدرع المضفر مزدوج الطبقة هذا الهدف معًا، مما يضمن دقة قياسات الاهتزاز والإزاحة دون الميكرون.

آليات أمنية آمنة على مستوى النظام

لا يقوم كابل EA402 Exi في حد ذاته "بتوليد" السلامة كحلقة وصل رئيسية في دائرة الحد من الطاقة، ولكنه أحد مكونات الدائرة الآمنة جوهريًا بالكامل. يجب أن يعمل 913-402-000-013-A1-E050-F0-G000 جنبًا إلى جنب مع المضخم الأولي IQS 452. يقوم المضخم بدمج دوائر تحديد الجهد والتيار والعزل داخليًا. تقوم هذه الدوائر بحصر الطاقة من منطقة الأمان إلى مستوى منخفض للغاية ومن ثم توصيلها إلى مسبار TQ الموجود في منطقة الخطر من خلال كابل EA402.

تُعد الأكمام ذات العلامة الزرقاء متطلبات إلزامية في معايير مثل IEC 60079-14. وجودها يؤسس هوية بصرية واضحة للحدود الأمنية. في الموقع، أي خط مميز باللون الأزرق يعتبر "خطًا آمنًا جوهريًا"، وهو ما يعني:

يمكن استخدام الأدوات الآمنة جوهريًا فقط للتشغيل.

يجب عدم فصل أو توصيل EA402 عند تشغيله.

يجب عزل 913-402-000-013-A1-E050-F0-G000 فعليًا بشكل صارم عن الدوائر غير الآمنة جوهريًا. يعد هذا الترميز اللوني الموحد خط الدفاع الأخير ضد الأخطاء البشرية ولضمان سلامة الحياة.

حتى في أسوأ حالات الفشل الفردي، فإن الطاقة المقيدة بواسطة المضخم الأولي غير كافية لإشعال خليط غاز متفجر محدد. تم أيضًا حساب البنية المادية لكابل EA402 للتأكد من أنه لن يصبح مصدر إشعال بسبب التيار الزائد.

لمزيد من المعلومات حول ورقة البيانات EA402، الرجاء النقر على ورقة البيانات أدناه.
