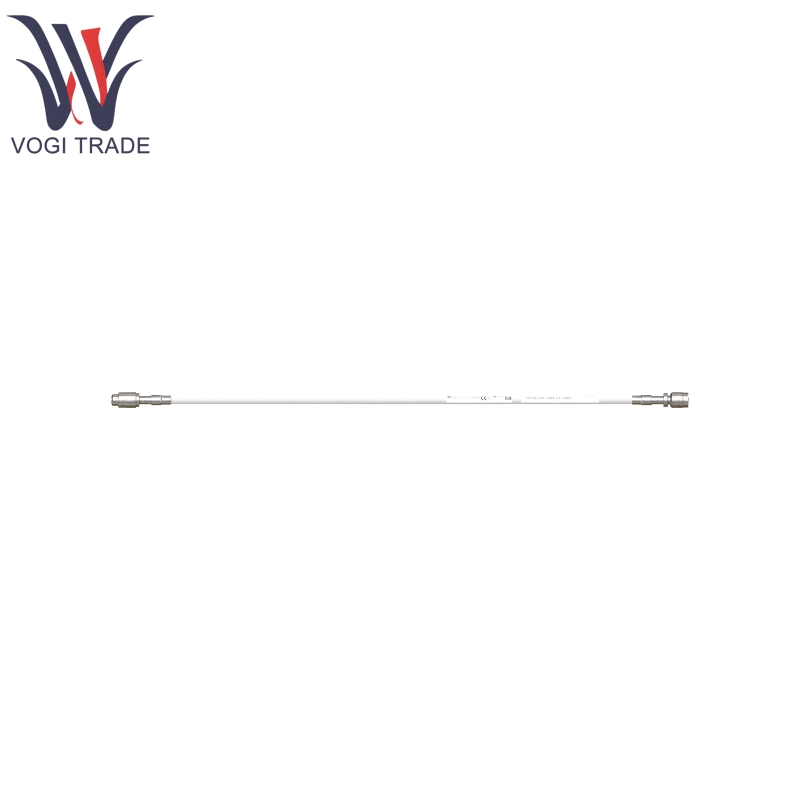

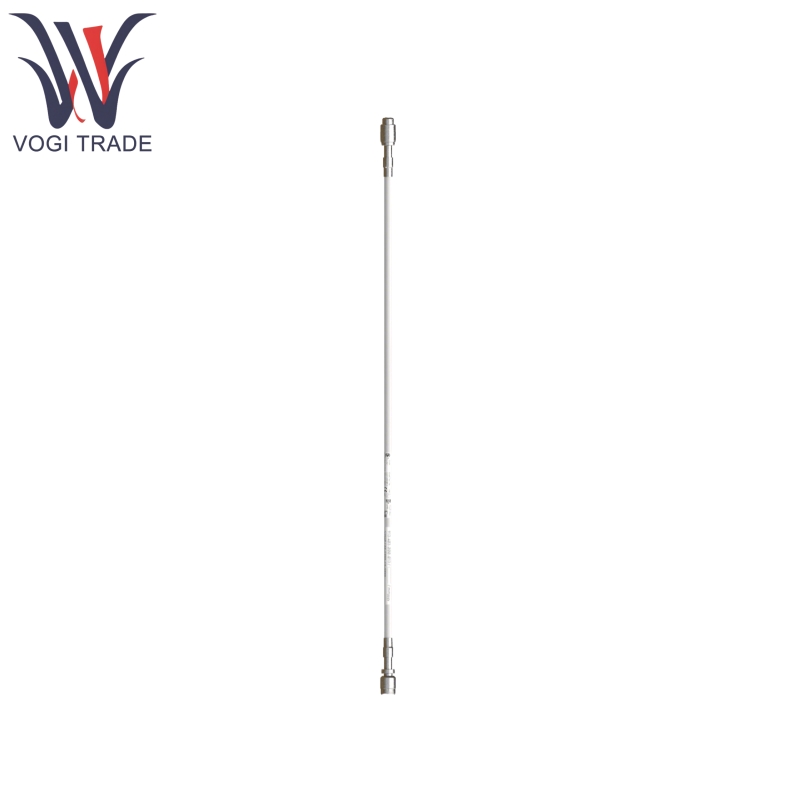

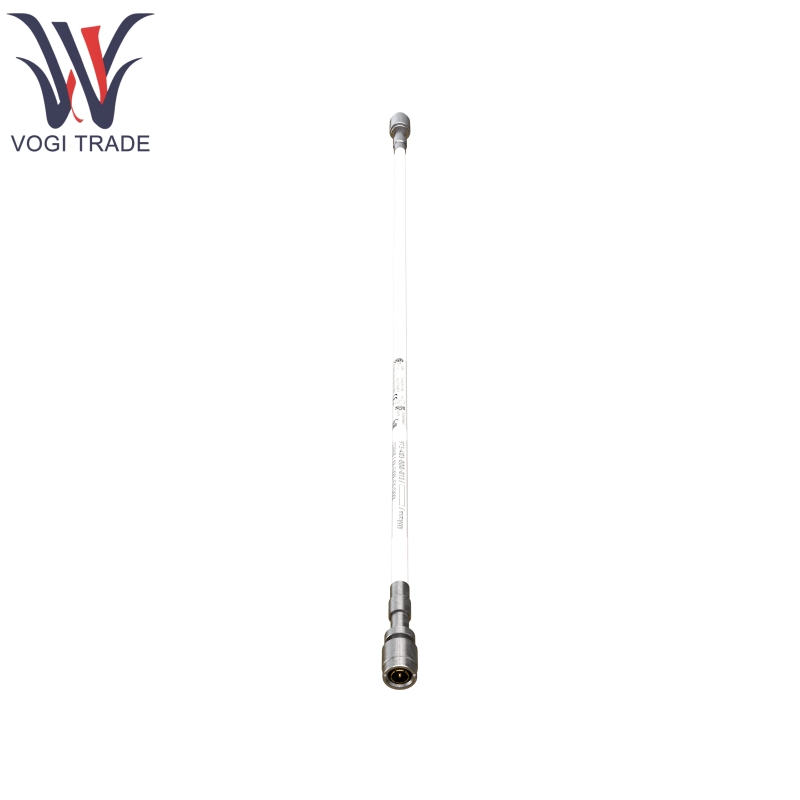

EA403 913-403-000-013

ميزة المنتج

EA403 913-403-000-013 لديه معايرة النظام على النحو التالي

درجة حرارة المعايرة: +23 ℃ ± 5 ℃

المادة المستهدفة: VCL 140 Steel (1.7225)

ملاحظة: إذا كانت المعايرة الخاصة مطلوبة ، فيرجى تحديد السبائك بدقة أو توفير عينة من السبائك (الحد الأدنى: Ø60 مم / 1 سم)

EA403 913-403-000-013 له أطوال نظام مختلفة

طول النظام الكلي (TSL) هو مجموع طول الكبل المتكامل لجهاز محول TQ4XX وطول كبل تمديد EA40X. يمكن الحصول على TSLs المدعومة من مجموعات مختلفة من الكابلات.

5 م:

1.0 م كابل متكامل + 4.0 متر كبل تمديد.

5.0 م كابل متكامل مع عدم وجود كابل تمديد.

10 م:

1.0 م كابل متكامل + 9.0 م كابل تمديد.

5.0 م كابل متكامل + 5.0 م كابل تمديد.

10.0 م كابل متكامل مع عدم وجود كابل تمديد.

ملاحظة: يعتمد مزيج من الكابلات المحددة لمدى نظام إجمالي معين على التطبيق. على سبيل المثال ، للحصول على الموقع الأمثل للفصل بين الكابلات المتكاملة والتمديد أو لإزالة متطلبات كابل التمديد.

EA403 913-403-000-013 لديه طول التشذيب

نظرًا لخصائص الكبل المحوري ، فإن "التشذيب الكهربائي" للطول الاسمي لكابلات التمديد ضروري لتحسين أداء النظام وقابلية التبادل المحول.

TSL لسلسلة القياس 5 أمتار: 4.4 متر الحد الأدنى

TSL لسلسلة القياس 10 أمتار: 8.8 M الحد الأدنى

تطبيق المنتج

اهتزاز العمود وقياس الموضع للآلات الدوارة:

EA403 913-403-000-013 كابل التمديد مناسب للتوربينات البخارية والغاز والهيدروليكية ، وكذلك الآلات الدوارة مثل المولدات ، والضغط التوربيني والمضخات. في هذه الآلات ، يمكن قياس الاهتزاز النسبي والموضع المحوري للأعمدة ، مما يوفر بيانات لدعم حماية الآلات ومراقبة الحالة ، واكتشاف المشكلات المحتملة في الوقت المناسب وضمان تشغيل مستقر.

الاستخدام التكميلي لنظام مراقبة الآلات:

يمكن استخدام كابل التمديد EA403 913-403-000-013 بالتزامن مع نظام مراقبة الآلات الذكية VM600MK2/VM600 ونظام مراقبة الآلات الذكية فيبرو لتشكيل نظام كامل لمراقبة الآلات ، وتحقيق مراقبة وإدارة الآلات والمعدات أكثر شمولاً ودقيقة.

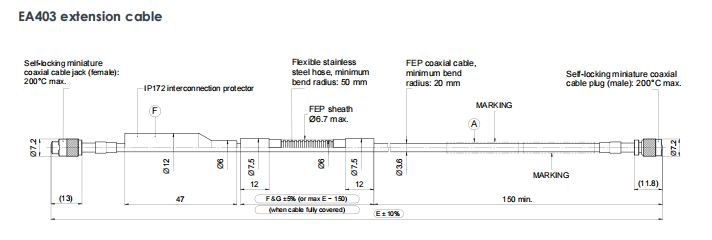

الرسومات الميكانيكية

EA403 913-403-000-013 كابل التمديد

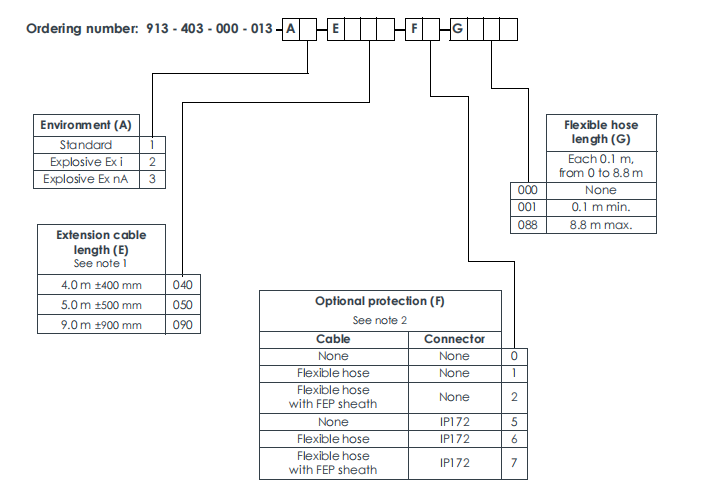

طلب المعلومات
