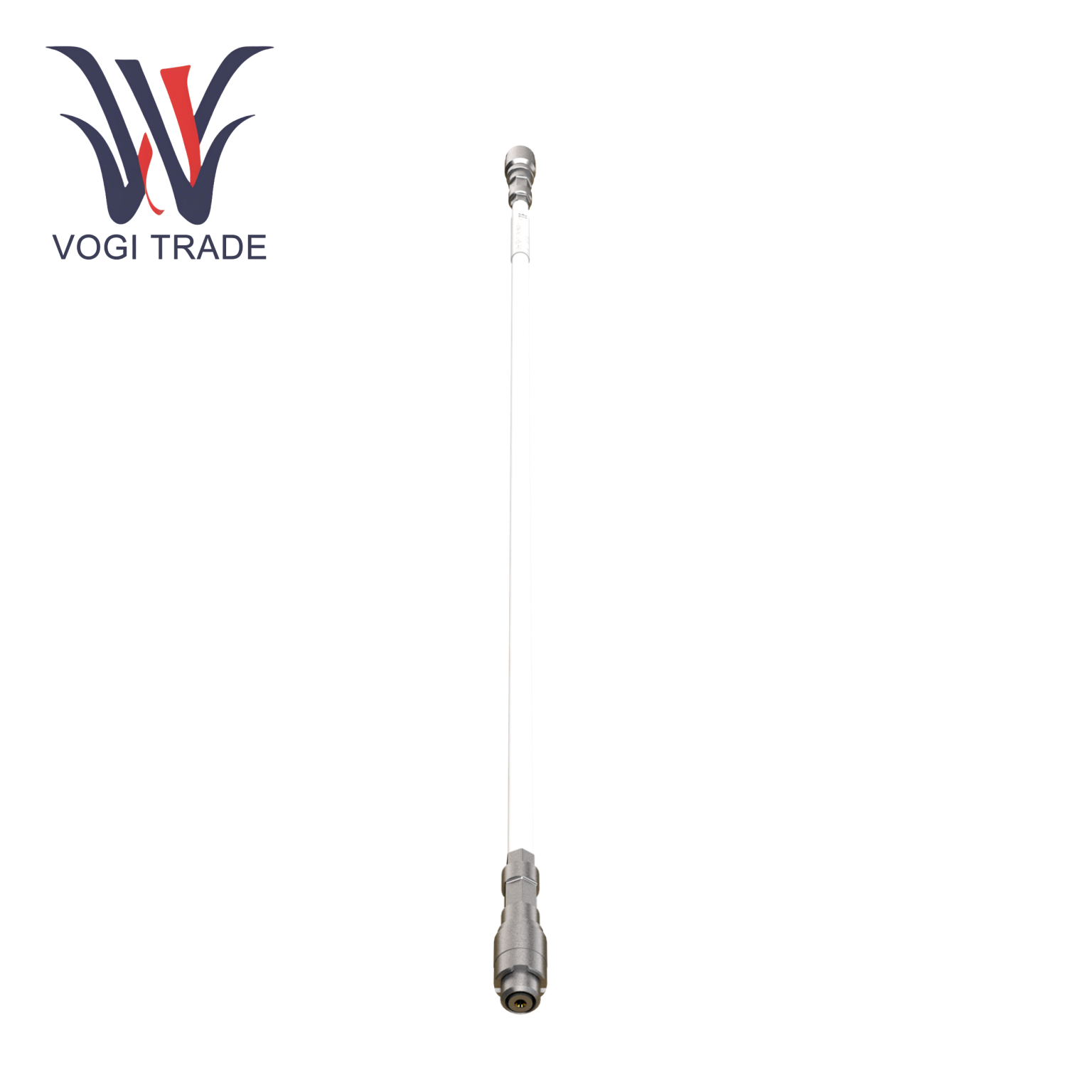

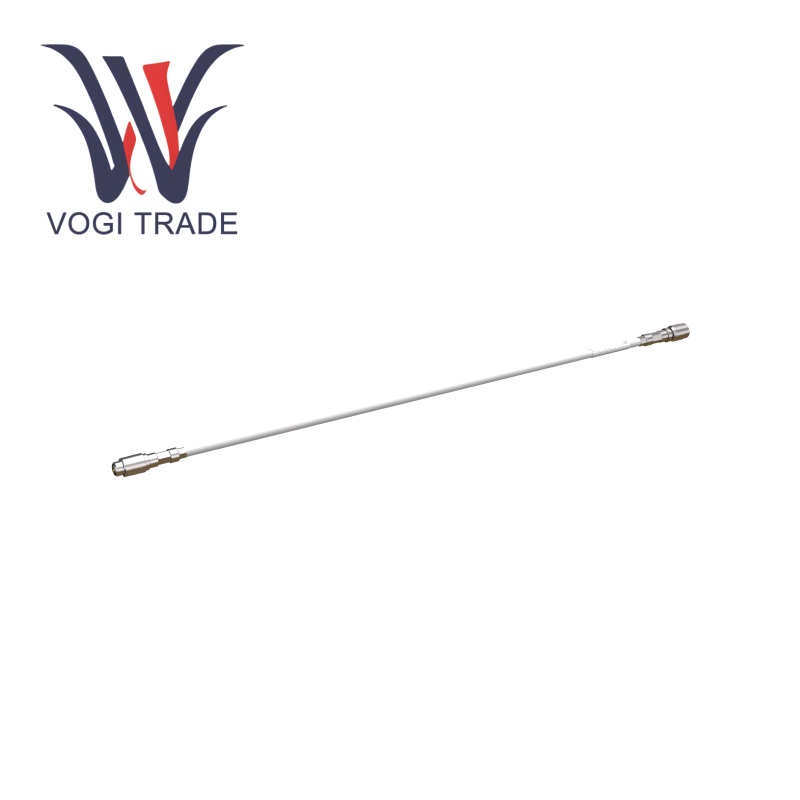

العلامة التجارية: Vibro-Meterالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنEA902 913-902-000-011-A1-E9500-F2-G9300 هو كبل تمديد ينقل إشارات المستشعر الضعيفة مع الإخلاص ، مما يضمن أن سلسلة القياس بأكملها توفر اهتزازًا دقيقًا للعمود أو بيانات قياس الموضع على مسافات تصل إلى 9.5 متر.
| تصنيع |
فيبرو متر |
| رقم النموذج |
EA902 |
| رقم الطلب |
913-902-000-011-A1-E9500-F2-G9300 |
| بلد المنشأ |
سويسرا |
| رمز HS |
90318090 |
| البعد |
Ø18 مم × 35 مم (رأس المستشعر) الوحدة الإلكترونية: 45 مم × 32 مم × 25 مم |
| بُعد التعبئة |
180 مم × 120 مم × 80 مم |
| وزن |
0.4 كجم |
مقدمة مفصلة
EA902 913-902-000-011-A1-E9500-F2-G9300 هي عنصر رئيسي في سلسلة قياس الإزاحة الحالية EDDY الحالية من سلسلة TQ9XX للعلامة التجارية المترتبة على العلامة التجارية Vibro-Meter من Parker Meggitt-وهو كبل تمديد عالي الأداء. تم تصميم EA902 913-902-000-011-A1-E9500-F2-G9300 ، EA902 913-902-000-011-A1-E9500-F2-G9300 ويفي بمتطلبات صارمة للانفجار (Ex IC IIC T6 GC). وهي مناسبة لمناطق المنطقة 2 ذات الغازات المتفجرة المحتملة. توفر سترة F2 المدمجة في F2 مقاومة تآكل كيميائي ممتازة ، ومقاومة درجة الحرارة العالية (-40 درجة مئوية إلى 200 درجة مئوية) والحماية الميكانيكية (مستوى IP68) ، مما يضمن التشغيل المستقر على المدى الطويل وسلامة الإشارة في تطبيقات المفاتيح مثل الطاقة ، و PetroChemicals.
المعلمات الأساسية والميزاتdفانتات:
الوظائف الأساسية:
بمثابة جسر نقل إشارة بين أجهزة استشعار تيار الدوامة TQ902/TQ912 ومكيفات إشارة IQS900 ، وتشكيل سلسلة قياس إزاحة التيار الكامل.
الإشارة الإشارة:
يضمن تصميم الهيكل المحوري 70Ω خسارة منخفضة وإخلاص عالٍ لإشارات مستشعر التردد العالي أثناء الإرسال.
الطول الحرج:
بطول 9.5 متر (E9500) لمجموعة مرنة في سلسلة قياس مع طول النظام الكلي (TSL) من 5 أمتار أو 10 أمتار (على سبيل المثال: 5M TSL مع كابل مستشعر 0.5M ، أو 10M TSL مع كابل مستشعر 0.5M).
اتصال موثوق به:
مواصفات F2 موصل القفل الذاتي يضمن توصيل الشركة واستقرار الإشارة مع أجهزة الاستشعار ومكيفات الإشارة.
توافق النظام: مصمم خصيصًا لأجهزة استشعار TQ9XX ومكيفات إشارات IQS900 ، تكون المكونات قابلة للتبديل ، مما يجعل بناء النظام وصيانته أسهل.
سيناريوهات التطبيق: مناسبة بشكل خاص لاهتزاز العمود ، والإزاحة المحورية ، وقياس السرعة ، والسلامة الوظيفية (SIL 2) تطبيقات الآلات الدوارة (مثل التوربينات ، والضواغط ، والمضخات) التي تتطلب شهادة مقاومة للانفجار.
