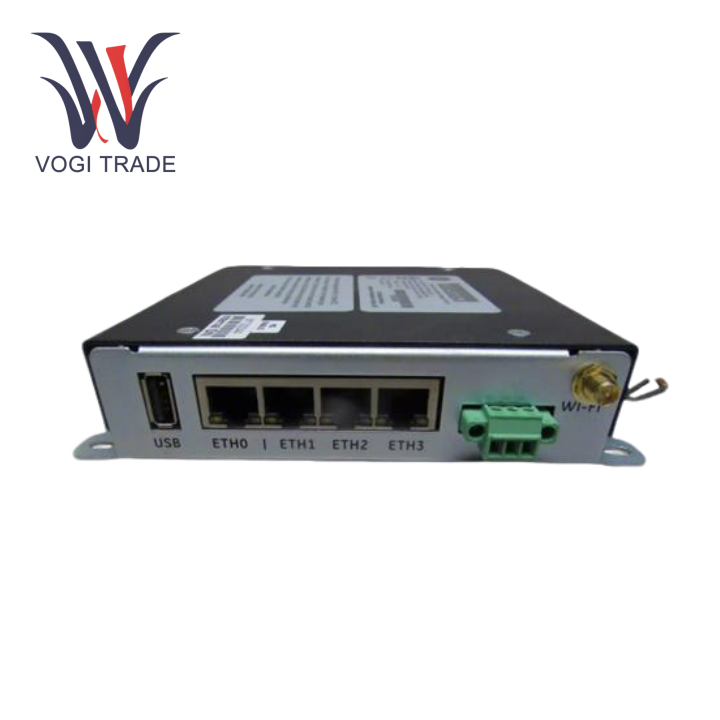

العلامة التجارية: GEالوصف: وحدة بوابة الاتصال السيطرةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 5مدة الدفع: T/T.ميناء الشحن: شنتشنتستخدم GE IS420CCGAH2AB بنية متكاملة للأجهزة والبرامج لتحقيق تفاعل البيانات في الوقت الفعلي ونقل أوامر التحكم بين الأجهزة ، وهي مناسبة لتوربينات الغاز وأنظمة الطاقة والبتروكيماويات وغيرها من سيناريوهات الموثوقية العالية.
| تصنيع |
جنرال إلكتريك |
| رقم النموذج |
IS420CCGAH2AB |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
9031809090 |
| البعد |
16*9*6cm |
| بُعد التعبئة |
20*12*8cm |
| وزن |
2 كجم |
المعلمات الفنية
المعالج: معالج متعدد الأداء متعدد النواة.
الذاكرة والتخزين: ذاكرة الوصول العشوائي 256 ميجابايت ، ذاكرة فلاش 512 ميجابايت.
منفذ Ethernet: 2 × 100 ميجابت في الثانية.
الواجهة التسلسلية: 2 × RS-485/422 ، دعم بروتوكول Modbus RTU.
مدخلات الطاقة: 24V DC (± 10 ٪) ، استهلاك الطاقة ≤15W.
درجة حرارة التشغيل: -20 ℃ إلى +70 ℃ ، مستوى الحماية IP40.
وظائف أساسية
الاتصالات متعددة البروتوكول: GE IS420CCGAH2AB يدعم Ethernet/IP ، Modbus TCP/RTU والبروتوكولات الأخرى لتحقيق تكامل سلس مع PLC ، نظام DCS ومعدات الطرف الثالث.
إدارة البيانات: GE IS420CCGAH2AB لديها قاعدة بيانات مدمجة في الوقت الفعلي ، ويدعم جمع البيانات وإعادة توجيهها على مستوى الميلي ثانية ، وهي مناسبة لسيناريوهات التحكم عالي السرعة (مثل تنظيم سرعة التوربين).
التشخيص والتكرار: المراقبة في الوقت الفعلي لحالة رابط الاتصال ، مما يؤدي إلى إنذارات غير طبيعية (مثل الانفصال وفقدان حزم البيانات) ودعم التباين الساخن والبرامج الثابتة عبر الإنترنت ، وتقليل وقت تعطل النظام.
مبدأ العمل
تم دمج GE IS420CCGAH2AB في رف التحكم في Mark Vie من خلال موصل الطائرة الخلفية. بعد تلقي التعليمات من وحدة التحكم ، يتم تحليلها بواسطة مكدس البروتوكول ونقلها إلى الجهاز المستهدف من خلال Ethernet أو الواجهة التسلسلية. في الوقت نفسه ، يتم جمع بيانات المعدات الميدانية وتغذيتها مرة أخرى إلى نظام التحكم لتشكيل تحكم حلقة مغلقة.
توافق ودعم المنتجات
نظام التحكم: متوافق مع منصات Mark Vie و Mark Vies ، مما يدعم تكوين برامج التحكم والتشخيص.
IS420ESWBH2A: مفتاح Ethernet الصناعي لتوسيع الشبكة.
IS220PDIAH1B: وحدة I/O الرقمية لاكتساب الإشارة ومحرك المشغل.
IS220PAICH1B: وحدة الإدخال التناظرية ، تدعم الوصول إلى المستشعر عالي الدقة.
توافق PLC: يدعم SIEMENS SIMATIC S7-1500 و SCHNEIDER Modicon Series الاتصالات عبر بروتوكول Modbus.
تكييف الأداة: يمكن توصيلها بأدوات مراقبة الاهتزاز في Nevada 3500.
