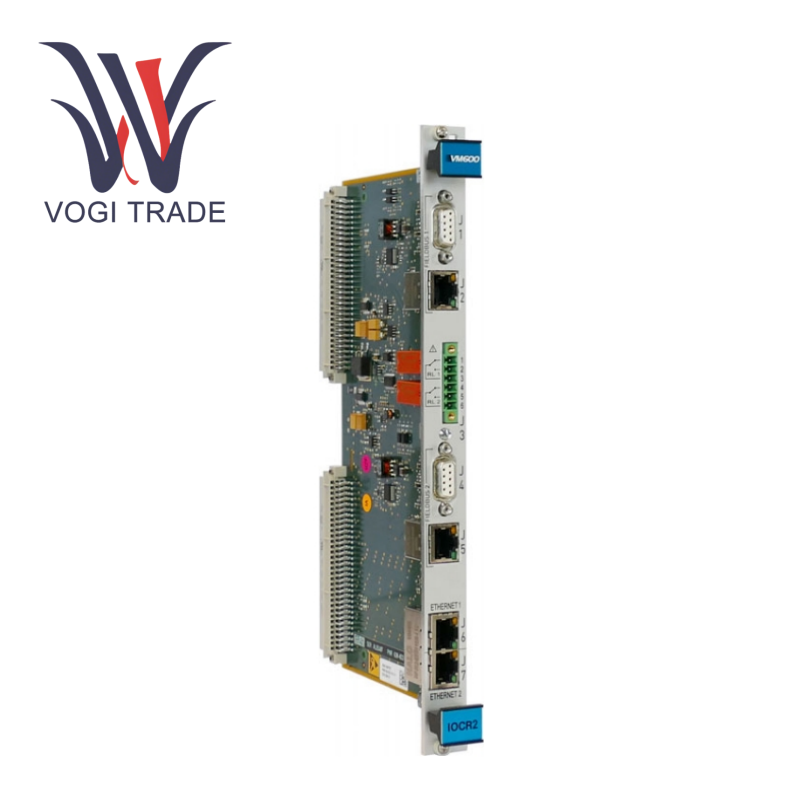

IOC-R2 620-022-000-112

المعلمات الأساسية

Ethernet النظام: 2 × 10/100/1000Base-TX مسافة 100 متر

Fieldbus: 2 × RS-485 + 2 × 10/100Base-TX

إخراج التتابع: 2 × اتصال SPDT (5A/240VAC ، الحياة الميكانيكية 15 مليون مرة)

مستوى العزلة: Ethernet Port 1500V RMS ، Port Port 700V RMS

القدرة على التكيف البيئي - درجة حرارة التشغيل: 0 ~ 65 ℃ (≤45 ℃ عند الحمل 5A)

درجة حرارة التخزين: -20 ~ 85 ℃

الرطوبة: 0 ~ 90 ٪ RH

استهلاك الطاقة وإصدار الشهادات - استهلاك الطاقة النموذجي: 6W (الاقتران CPUR2/IOCR2)

شهادة: EN 61000-6-2/4 + EN 61010-1 + ROHS

وظائف أساسية

1. بوابة متعددة البروتوكول

يدعم متزامن بروتوكولات Modbus TCP و Profibus DP ، ويمكن توصيلها بأنظمة DCS/PLC بالتوازي. قدرة معالجة البيانات: 131،072 سجل + 131،072 ملف (Modbus) ، 244 بايت × 2 قنوات (profibus)

2. الهندسة المعمارية الزائدة

مزدوج Ethernet + واجهات FieldBus المزدوجة ، دعم تبديل الارتباطات التلقائي

عزل شبكة النظام: يضمن قسم الشبكة الفرعية المستقلة أمان الاتصال

3. التشغيل الذكي والصيانة

التصميم الساخن القابل للتبديل: يدعم الاستبدال عبر الإنترنت لبطاقات الحماية (MPC4) وتكوين إعادة التحميل التلقائي

سجل التشخيص: احصل على الحالة الصحية للبطاقة في الوقت الفعلي من خلال برنامج VibroSight®

مزايا التمايز

1. حماية الصف الصناعي

تصميم واجهة معزولة بالكامل (1500V/700V) من خلال EN 61326-3-1 شهادة EMC صارمة ، ومقاومة فعال التداخل الكهرومغناطيسي في الموقع

2. المراقبة البصرية

تم تجهيز اللوحة الأمامية بـ 8 مجموعات من مصابيح حالة LED (بما في ذلك المؤشرات المزدوجة الرابط/ACT) ، والتي توفر ملاحظات في الوقت الفعلي على رابط الاتصال وحالة تشغيل البطاقة

3. التوسع المرن

تدعم واجهة ترحيل J3 رسم الخرائط المخصصة لمتغيرات Modbus ويمكنها نقل إشارات إنذار على مستوى النظام عن بُعد

سيناريوهات التطبيق النموذجية

حماية كبيرة من الآلات الدوارة

في نظام مراقبة التوربينات الغازية ، يتم استخدام IOC-R2 620-022-000-112 كمحور اتصال لنقل بيانات بطاقة الاهتزاز MPC4 إلى DCS في الوقت الفعلي لتشغيل التحكم المتشابك

مصنع ترقية رقمية

قم بتوصيل بيانات حالة مجموعة الضاغط إلى نظام PLC من خلال Profibus DP لبناء منصة صيانة تنبؤية
