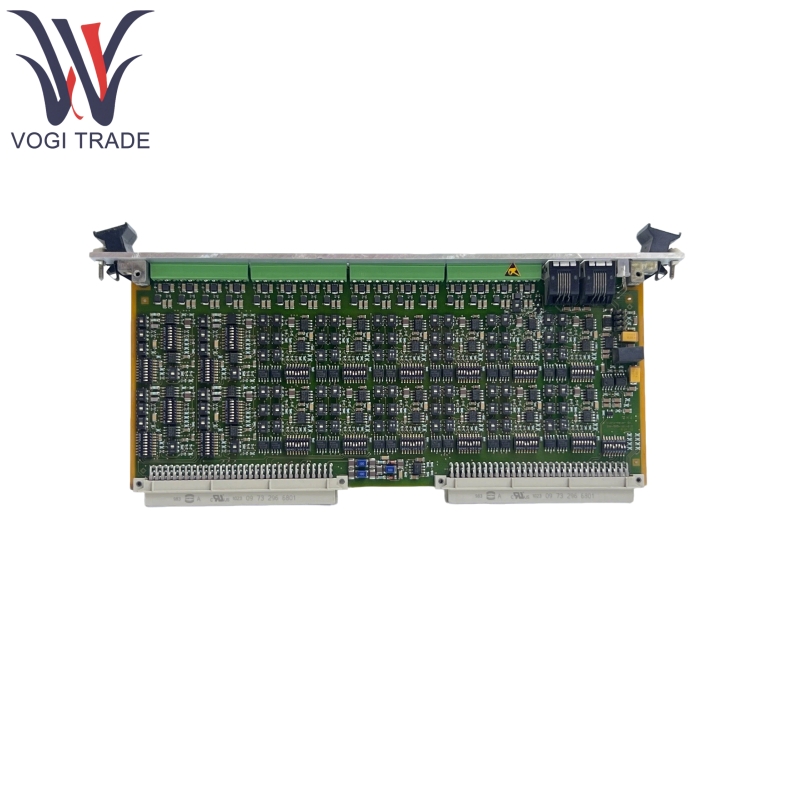

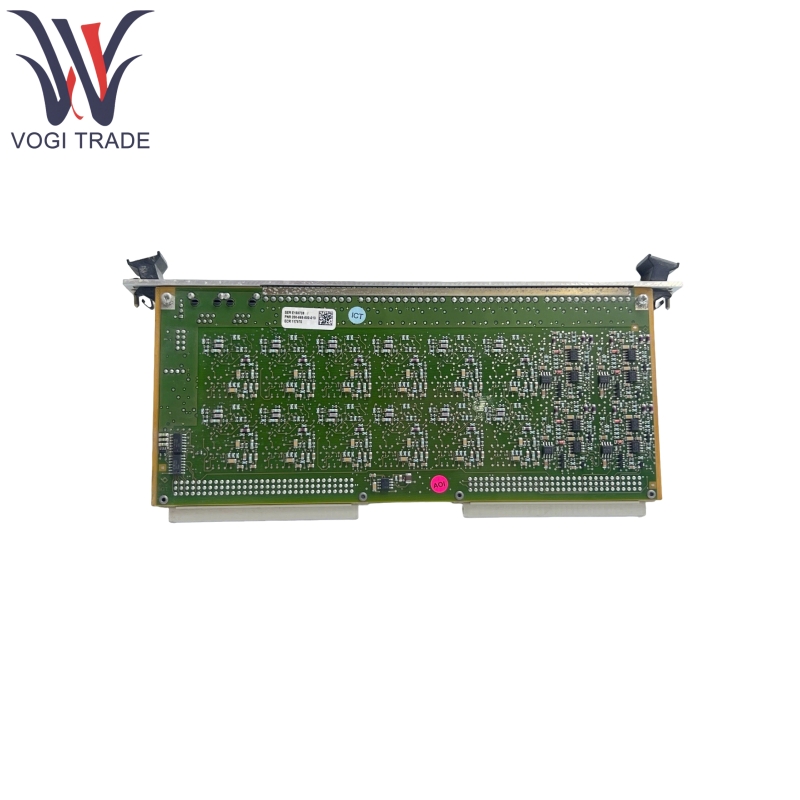

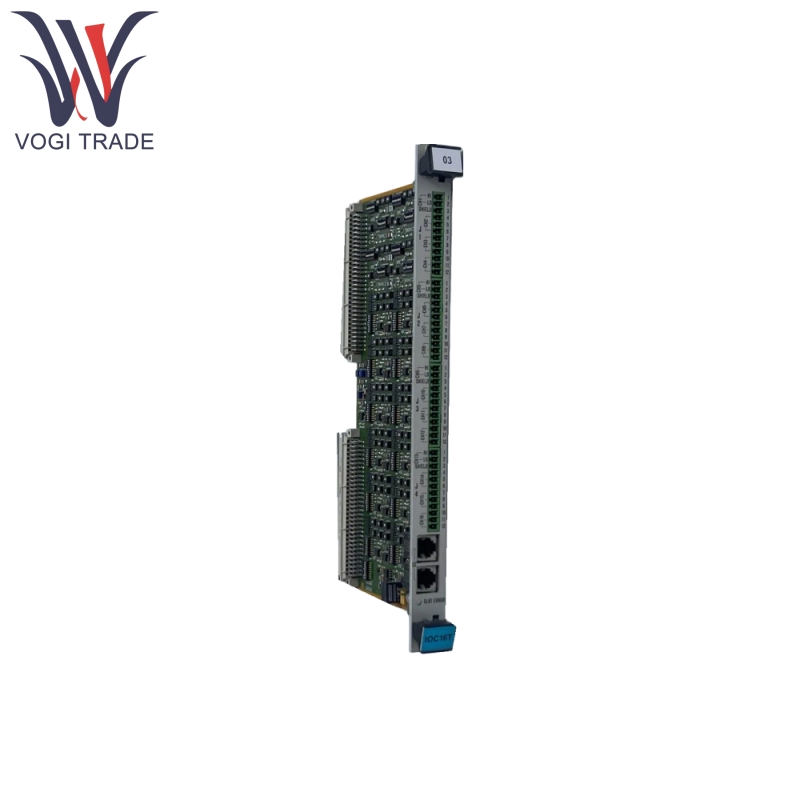

العلامة التجارية: Vibro-Meterالوصف: بطاقة الإدخال/الإخراجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنIOC16T 200-565-000-012 وظائف كواجهة إشارة لسلسلة VM600 CMC 16 (بطاقة مراقبة الحالة). يتم تثبيته في الجزء الخلفي من رف ABE04X أو ABE055 (CMS) ويتصل مباشرة بالطائرة الخلفية للرف عبر موصلتين.
تصنيع |
فيبرو متر |
رقم النموذج |
IOC16T |
رقم الطلب |
200-565-000-012 |
كتالوج |
VM600 |
بلد المنشأ |
سويسرا |
رمز HS |
8473309000 |
البعد |
28*2*14 سم |
وزن |
0.6 كجم |
ميزات المنتج
16 بطاقة واجهة القناة و Screw 48 Terminals Strip Connectors لـ VM600 Series CMC 16 (بطاقة مراقبة الحالة)
يمكن تحديد وظائف القناة عبر مفاتيح DIL
يضمن حماية EML ويوفر تكييف الإشارة
يمكن اختيار القنوات الأربعة الأولى على أنها tacho أو ديناميكية (أي الاهتزاز) ويمكن تحديد آخر 12 على أنها ديناميكية أو عملية
يمكن توجيه المدخلات عبر حافلة VM600 RAW و Tacho Bus
خيار الاتصال التسلسلي RS-485 المعزول على متن ، والإدراج المباشر أو إزالة البطاقات
مواصفات المنتج
1. IOC16T 200-565-000-012 يرتبط كل IOC16T بـ CMC 16 محددًا ويتم تركيبه خلفه مباشرة في الحامل ، ويحتوي على شريط طرفي لتوصيل كابلات الإرسال القادمة من محولات الطاقة والمكيفات. ومع ذلك ، إذا كانت هذه الإشارات متوفرة بالفعل عبر خطوط VM600 Backplane "Raw Bus" و "Tacho Bus" ، فيمكن اختيارها مباشرة دون أي حاجة إلى أسلاك إضافية
2. بطاقة IOC16T 200-565-000-012 تحمي جميع المدخلات من التداخل الكهرومغناطيسي (EML) وارتفعات الإشارة ، كما تلبي معايير EMC (التوافق الكهرومغناطيسي). يتم مشروط مدخلات Tacho ، والإشارات من مقاييس التسارع ، ومقاييس الفيلوكسيات وتحقيقات القرب ، أو أي إشارات ديناميكية أو شبه ثابتة بواسطة خطوة مخصصة تؤدي مهام مثل ضبط مستوى النبض واختيار AC/DC.
3. IOC16T 200-565-000-012 ، يتم توفير التبديل الدقيق (DILS) لتسهيل اختيار المكيف وأسلوب الوصول (أي محطات الطرف أو لوحة الخلفية). يوفر IOC16T أيضًا العزلة عن المصنع ويضمن تغذية المدخلات إلى CMC 16.
4. IOC16T 200-565-000-012 ، يتم دعم طريقتين للاتصال ؛ اتصال VMEBUS بوحدة وحدة المعالجة المركزية M في الفتحة 0 من رف VM600 ورابط Ethernet اللاحق ، أو الاتصال التسلسلي RS-485 المعزول المباشر عبر IOC16T.

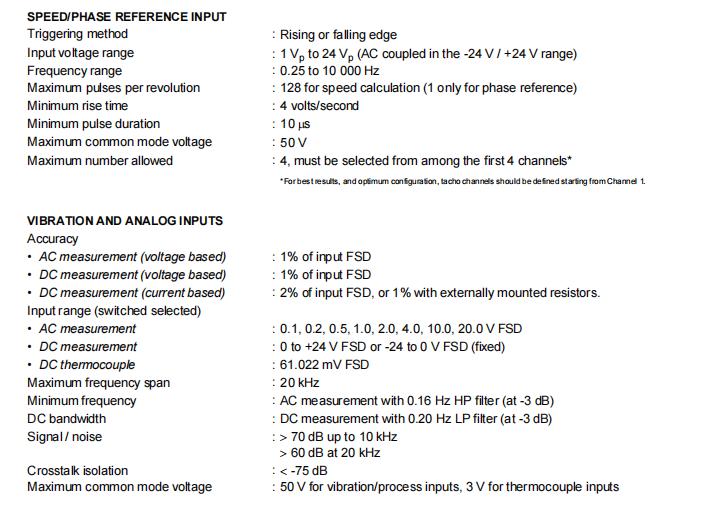

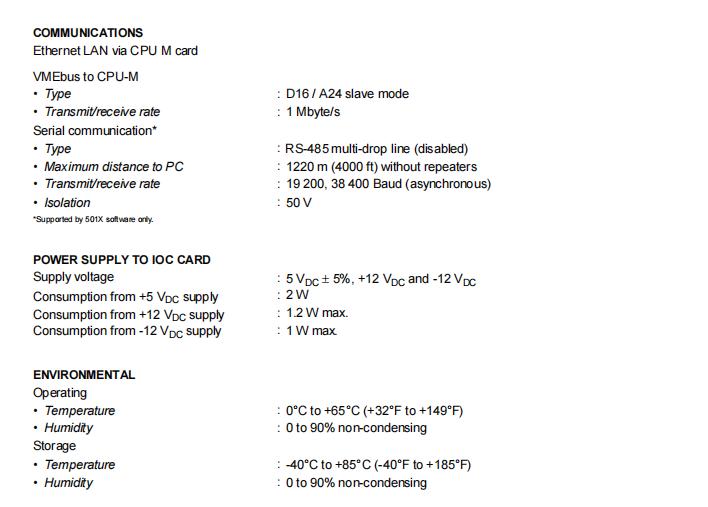

معلمات المنتج
