العلامة التجارية: فيبرو ميترالوصف: بطاقة الإدخال/الإخراجالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شيامنتتمثل الوظيفة الرئيسية لبطاقة الإدخال/الإخراج IOC4T 200-560-000-013 في استقبال إشارات المستشعر وتمريرها إلى MPC4 للمعالجة، ونقل الإشارات المعالجة إلى نظام خارجي عبر واجهة الإخراج.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
IOC4T |
| رقم الطلب |
200-560-000-013 |
| كتالوج |
VM600 |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8473309000 |
| البعد |
28*4*14 سم |
| وزن |
0.4 كجم |
نظرة عامة على المنتج

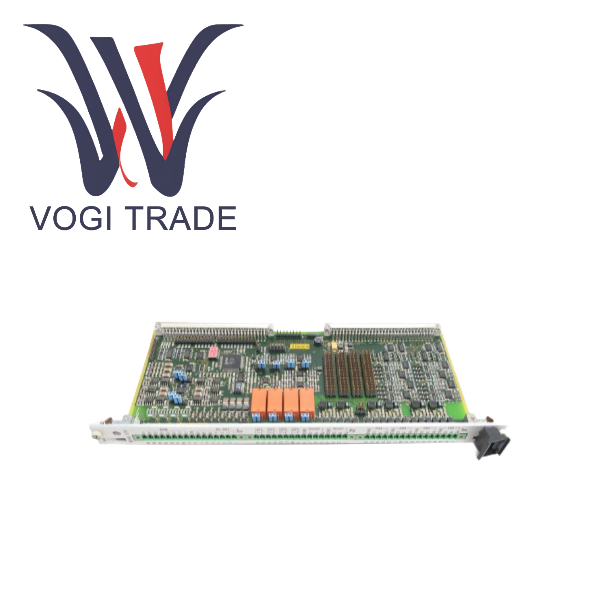

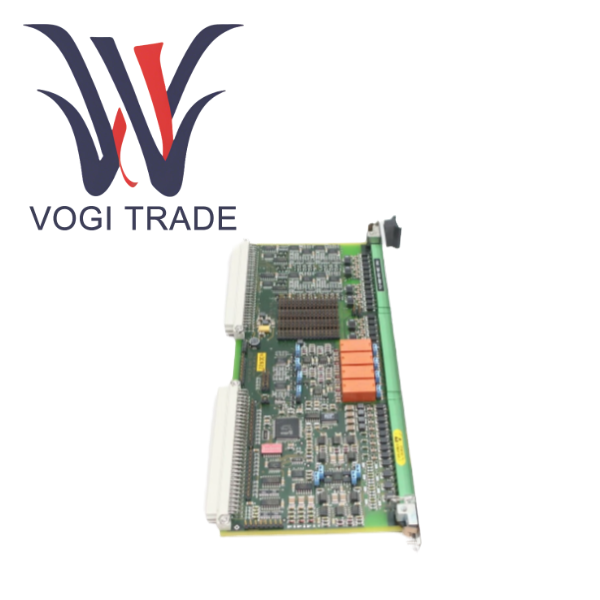

IOC4T عبارة عن بطاقة واجهة إدخال/إخراج مخصصة بارتفاع 6U تم تصميمها بواسطة Megite Sensing Systems لمنصة نظام مراقبة الحالة والحماية الميكانيكية VM600. لا يعد 013-560-000-200 جهازًا مستقلاً ولكن يجب إقرانه مع MPC4 لتكوين "زوج بطاقة MPC4/IOC4T" كامل. في هذه البنية، يكون MPC4 مسؤولاً عن الحصول على البيانات عالية السرعة وتحليل الإشارات والعمليات المنطقية للحماية، بينما يعمل IOC4T كجسر بين "العالم المادي" و"العالم الرقمي".
رقم الطلب PNR 200-560-000-013
نوع البطاقة الإصدار القياسي
مواصفات المنتج والمعلمات
نوع المنتج بطاقة الإدخال/الإخراج VM600 IOC4T
رقم الطلب PNR 200-560-000-013
مطابقة البطاقة الرئيسية MPC4
نوع الإصدار الإصدار القياسي
إنشاء الأجهزة الإصدار المبكر
الأبعاد المادية ارتفاع 262 ملم، عرض 20 ملم، عمق 125 ملم
الوزن 0.25 كجم تقريبًا
وضع مصدر الطاقة يتم توفير +5VDC و±12VDC بواسطة اللوحة الإلكترونية المعززة للحامل VM600
استهلاك الطاقة النموذجي
+5VDC 1.5 واط
±12VDC 0.95W
واجهة خارجية
J1 مدخل إشارة ديناميكي ذو 4 قنوات
J2 إدخال السرعة/الطور ثنائي القناة + إخراج اتصال التتابع ذو 4 قنوات
J3 مخرج تناظري DC ذو 4 قنوات + إدخال تحكم رقمي 3 قنوات + إخراج إشارة أصلية مخزنة 4 قنوات
قناة الإدخال
إشارة ديناميكية 4 قنوات، النطاق -10 إلى 0 فولت تيار مستمر
إشارة سرعة الدوران قناتان، تدعم الموجة الجيبية أو الموجة المربعة
إشارة رقمية DSI 3 قنوات
قناة الإخراج
التتابع 4 قنوات، SPDT، يمكن للمستخدم تكوين الفتح العادي/الإغلاق العادي
مخرج تناظري 4 قنوات، مع خيارات 0-20 مللي أمبير أو 4-20 مللي أمبير
تخزين مؤقت للإشارة الأصلية 4 قنوات، خرج جهد عالي المقاومة
مؤشر الحالة مؤشر LED لخطأ في الفتحة
طريقة التكوين يتم تنفيذ تكوين البرنامج من خلال برنامج VM600 MPSx. تدعم بعض الوظائف إعدادات وصلة مرور الأجهزة
الامتثال والشهادة
غير متوافق مع قواعد RoHS
يتوافق مع معيار الاهتزاز IEC 60255-21-1 الفئة 2
يدعم تطبيقات السلامة الوظيفية IEC 61508 SIL 1
