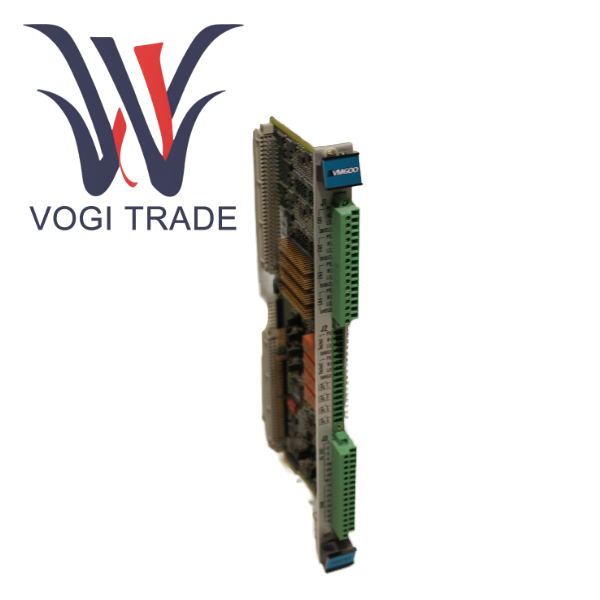

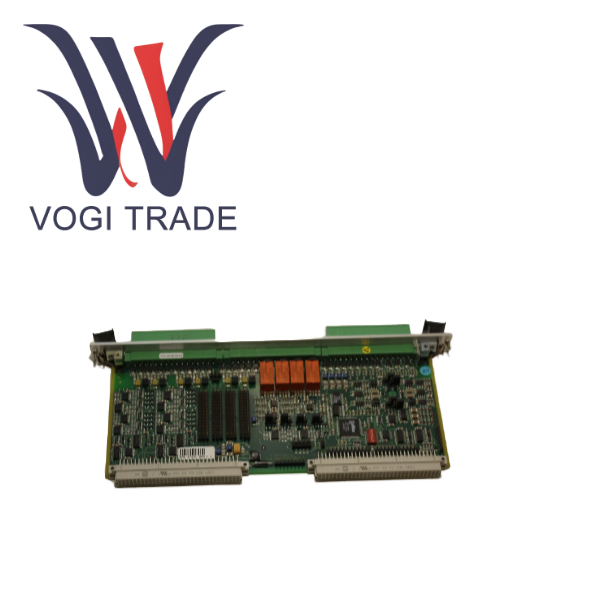

IOC4T 200-560-000-061

Dمقارنة تفصيلية للمزايا والعيوب

المزايا

المرونة والقدرة على التكيف

يتم تحديد المنطق الأساسي للوظائف المحددة بواسطة البرنامج، مثل وظائف المرحلات وعتبات الإنذار وإعدادات المرشح، بالكامل بواسطة برنامج VM600 MPSx. وهذا يعني أنه يمكن إعادة تكوين نفس بطاقة الأجهزة من خلال البرنامج للتكيف مع الأجهزة المختلفة، واستراتيجيات المراقبة المختلفة، وحتى الخضوع للترقيات الوظيفية بعد تعديلات الجهاز دون الحاجة إلى استبدال الأجهزة.

تعتبر وصلات عبور الأجهزة بمثابة شبكة أمان. بالنسبة لأنواع المخرجات التناظرية الرئيسية، يتم توفير وصلات العبور المادية كخيار. وهذا يوفر طبقة إضافية من الحماية لتلك المناسبات التي توجد فيها متطلبات عالية للغاية لأمن تكوين البرنامج، مما يضمن أنه حتى لو تم تشغيل البرنامج عن طريق الخطأ، فلن يتغير نوع إشارة الإخراج.

تصميم قوي للبيئات الصناعية القاسية

حماية EMC/EMI: 200-560-000-061. تم تجهيز جميع قنوات الإدخال والإخراج بمرشحات مدمجة تتوافق مع معايير الاتحاد الأوروبي، وتقاوم بشكل فعال التداخل الكهرومغناطيسي الشائع في المواقع الصناعية وتضمن نقاء الإشارة.

يتوفر طلاء امتثالي اختياري. بالنسبة للبيئات ذات الرطوبة العالية والغبار العالي والغازات المسببة للتآكل، يمكن لـ IOC4T طلب إصدار ذو طلاء مطابق، والذي يوفر حماية فيزيائية وكيميائية إضافية للوحة الدائرة ويطيل عمر الخدمة بشكل كبير.

عيب

القيود الكامنة في الإصدار القياسي في مجال السلامة الوظيفية

على الرغم من أن الإصدار القياسي من IOC4T يدعم تطبيقات SIL 1، إلا أن دوائره الداخلية ليست معزولة فعليًا. وفي دوائر السلامة الحرجة التي تتطلب شهادة SIL 2 أو SIL 3، لا يمكنها تلبية متطلبات طبقة الحماية المستقلة. في هذه المرحلة، ليس أمام المستخدمين خيار سوى شراء إصدار "الدائرة المنفصلة"، وهو أكثر تكلفة عدة مرات. وقد تسبب هذا في فقدان الإصدار القياسي لقدرته التنافسية في سوق الأمان المتطور.

في الإصدار القياسي، تشترك جميع القنوات في نفس مجموعة مصدر الطاقة والمستوى الأرضي. من الناحية النظرية، قد يؤثر عطل كهربائي خطير في وقت واحد على قنوات متعددة، مما يؤدي إلى الفشل الجماعي لوظائف الحماية. يعمل إصدار "الدائرة المنفصلة" على تقليل مخاطر فشل السبب الشائع من خلال العزل الجسدي.

قيود التشغيل والصيانة والتشخيص

تنعكس القدرة المحدودة على التشخيص الذاتي في حقيقة أن IOC4T 200-560-000-061 يعتمد بشكل أساسي على MPC4 للإبلاغ عن الحالة. إذا واجهت البطاقة نفسها عطلًا في الأجهزة، فستكون قدرتها على التشخيص الذاتي محدودة نسبيًا. وقد تحتاج إلى الاعتماد على طرق اختبار خارجية أو استبدال لتحديد موقع الخلل، مما يزيد من متوسط ​​وقت الإصلاح.

على الرغم من أنه يدعم "التوصيل وفصل التوصيل أثناء التشغيل"، إلا أنه في التشغيل الفعلي، لا يزال هناك خطر في توصيل وفصل بطاقة الإدخال/الإخراج التي تحمل إشارات الحماية المهمة أثناء التشغيل. قد يؤدي التشغيل غير السليم إلى حدوث تداخل في لحظة، مما يتسبب في إساءة تقدير MPC4 وحتى التسبب في توقف غير ضروري. ولذلك فإن لوائح التشغيل والصيانة في العديد من المصانع تحظر إدخال هذه البطاقات وإزالتها أثناء التشغيل.

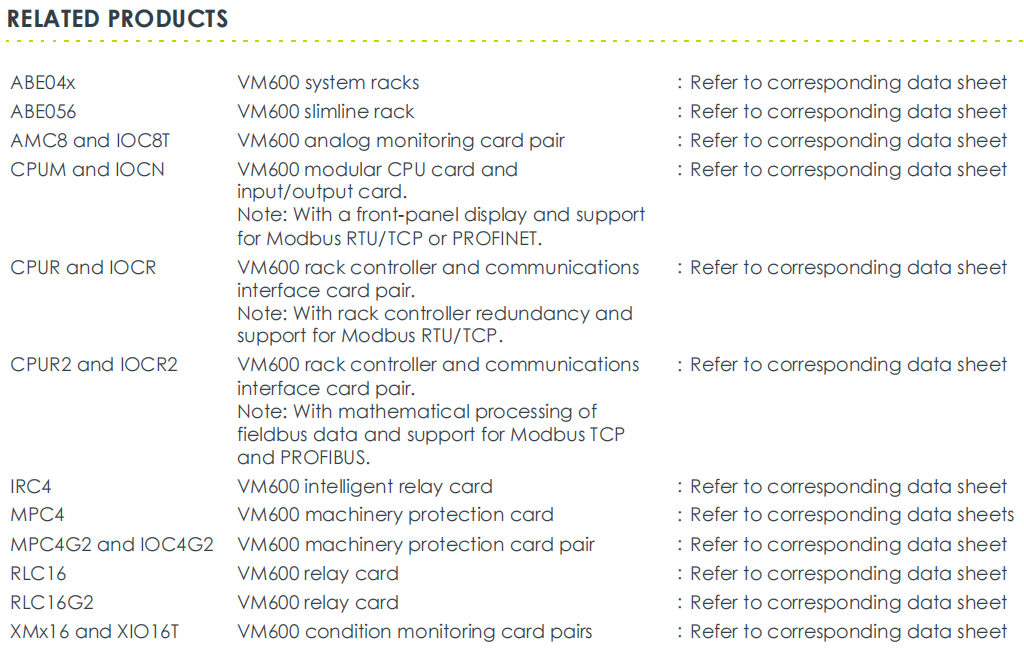

توصيات المنتجات ذات الصلة

لبناء وحدة عمل كاملة حول IOC4T 200-560-000-061، يلزم توفير المنتجات الرئيسية التالية:

بطاقة الاقتران الأساسية

يوصى باختيار إصدار الأجهزة الأحدث لبطاقة المعالجة الرئيسية MPC4 لضمان تطابق مقاومة الإخراج بمقدار 50 أوم مع IOC4T وتحقيق الامتثال الكامل لـ RoHS.

منصة النظام وإمدادات الطاقة

يوفر الحامل VM600 ABE04x فتحات تثبيت مادية واتصالات لوحة الكترونية معززة.

يوفر مصدر طاقة الحامل RPS6U قوة عمل للحامل بأكمله.

الاتصالات والإدارة

يجب أن تكون وحدة تحكم الحامل CPU4 مجهزة بهذه البطاقة إذا كان التكوين عن بعد والوصول إلى البيانات عبر Ethernet مطلوبًا.

يُستخدم برنامج VM600 Manager لتكوين بيانات أزواج البطاقات ومعايرتها ومراقبتها وتحليلها.

أجهزة الاستشعار والكابلات الأمامية

جهاز استشعار TQ402/TQ412 مسبار التيار الدوامي ومضخم الصوت المطابق 3300 XL 8 مم؛ MPU مسبار مقياس سرعة الدوران الكهرومغناطيسي.

كابل ممتد RG178/RG179 كابل محوري.
