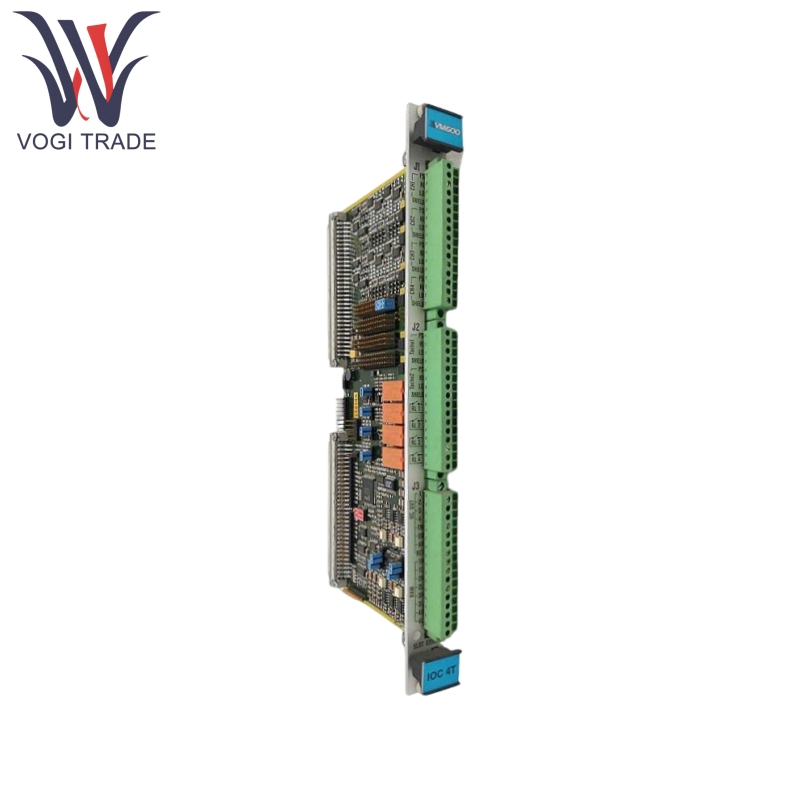

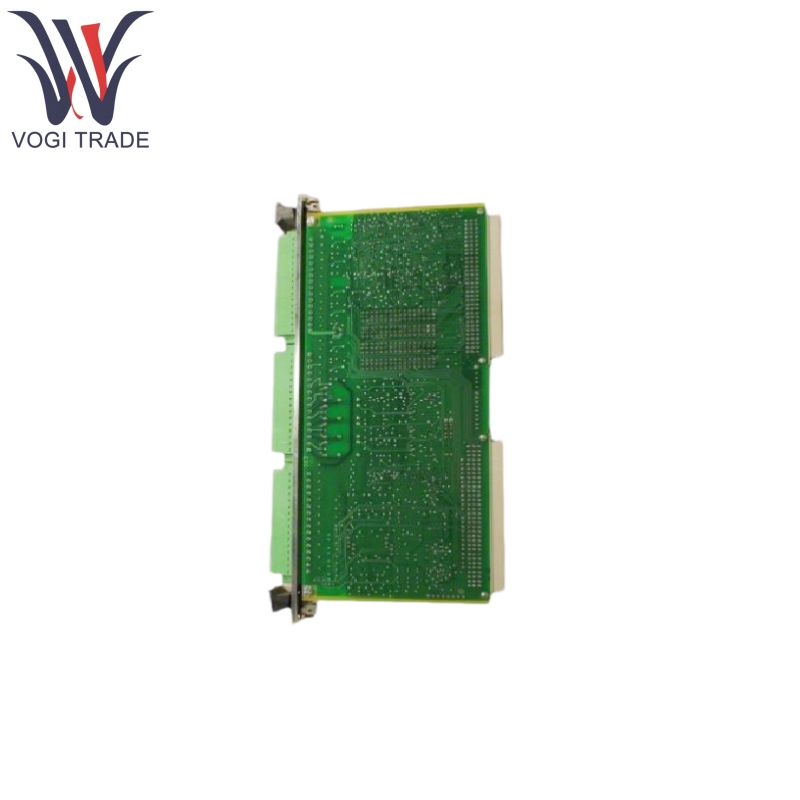

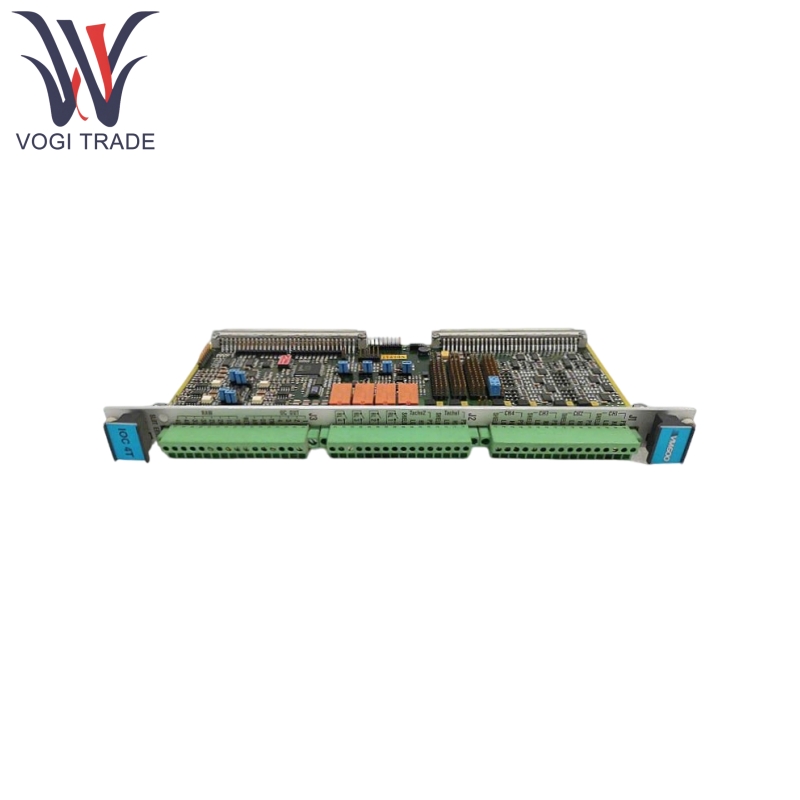

العلامة التجارية: Vibro-Meterالوصف: بطاقة الإدخال/الإخراجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنتعمل بطاقة الإدخال/الإخراج IOC4T 200-560-000-111 كواجهة إشارة لبطاقة حماية آلات MPC4 Series VM600. يتم تثبيته في الجزء الخلفي من رف VM600 ويتصل مباشرة بطائرة الرف الخلفية من خلال موصلين.
| تصنيع |
فيبرو متر |
| رقم النموذج |
IOC4T |
| رقم الطلب |
200-560-000-111 |
| كتالوج | VM600 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
28*4*14 سم |
| وزن |
0.4 كجم |
مواصفات المنتج
1. ترتبط كل بطاقة IOC4T 200-560-000-111 ببطاقة MPC4 المقابلة ويتم تركيبها مباشرة خلفها في رف VM600 (ABE04X أو ABE056). ويعمل LOC4T في وضع الرقيق ويتواصل مع MPC4 ، من خلال الموصل P2 ، باستخدام واجهة حزمة الصناعة (IP).
2. تحتوي اللوحة الأمامية على LOC4T 200-560-000-111 (الجزء الخلفي من VM600RACK) تُستخدم الموصلات الطرفية المسمار أيضًا لإدخال جميع الإشارات من جميع الإشارات وإخراجها إلى أي نظام تحكم خارجي.
3. البطاقة IOC4T 200-560-000-111 تحمي جميع المدخلات والمخرجات من التداخل الكهرومغناطيسي (EMI) وارتفعات الإشارة ، كما تلبي معايير التوافق الكهرومغناطيسي (EMC).
4. يربط IOC4T 200-560-000-111 الديناميكية الخام (الاهتزاز) وإشارات السرعة من المستشعرات إلى MPC4. يتم نقل هذه الإشارات ، بمجرد معالجتها ، إلى IOC4T وتتوفر على الشريط الطرفي على اللوحة الأمامية (الخلفية لـ VM600). بالنسبة للإشارات الديناميكية ، توفر أربعة محولات رقمية إلى أخرى على متن الطائرة (DACs) مخرجات إشارات معايرة في النطاق من 0 إلى 10 فولت. بالإضافة إلى ذلك ، تسمح أربعة على المحولات الجهد إلى الجهد إلى Current Current بتوفير الإشارات كإخراج حالي في النطاق 4 إلى 20 مللي أمبير (قابلة للاختيار).
5. يحتوي IOC4T 200-560-000-111 على أربعة مبادرات محلية يمكن أن تعزى إلى أي إشارات إنذار محددة تحت التحكم في البرنامج. على سبيل المثال ، يمكن استخدامها للإشارة إلى خطأ MPC4 أو مشكلة تم اكتشافها بواسطة إنذار مشترك (Sensor OK ، الإنذار والخطر) في تطبيق نموذجي.
معلمات المنتج
المخرجات التناظرية (DC):
عدد الإخراج: 4 لكل بطاقة IOC4T (واحدة لكل قناة إشارة MPC4)
نطاق الإشارة: الإخراج الحالي (من 4 إلى 20 مللي أمبير) أو إخراج الجهد (من 0 إلى 10 فولت) ، يمكن اختياره بشكل فردي بواسطة الطائر على IOC4T لكل مخرج (ملاحظة: بالنسبة للمخرجات الحالية ، يتم تشغيل الناتج التناظري فعليًا في نطاق أوسع قليلاً من 2 إلى 23 مللي أمبير ، يتناسب مع إشارة الدخل.)
الدقة: ≤ ± 0.5 ٪
خطأ الخطي: ≤ ± 0.5 ٪
الحمل المقبول على الإخراج:> 100 كيلو بايت لإخراج الجهد و <325 Ω للإخراج الحالي
خصائص التتابع:
أسماء التتابع: RL1 إلى RL4
النوع: PE014005
ترتيب الاتصال: 1 X NC أو 1 X لا يوجد جهة اتصال لكل ترحيل (قابلة للتكوين للمستخدم). جهات الاتصال المحددة متوفرة على J2
الجهد الاسمي المقنن: 250 فولت
تيار التصنيف الاسمي: 5 AAC
أقصى قدرة كسر (بدون حماية اتصال): 1250 VA
تشغيل / إصدار / ترتد الوقت: عادة 8/8/6 مللي ثانية
فولتية اختبار القوة العازلة:
بين جهات الاتصال المفتوحة: 1000 فولت
بين الاتصال والملف: 4000 فولت
مزود الطاقة للبطاقة (المدخلات):
مصدر الطاقة: مزود الطاقة VM600
فولتية العرض: +5 VDC و ± 12 VDC
الاستهلاك من +5 VDC العرض: 1.5 واط
الاستهلاك من ± 12 VDC إمداد: 0.7 واط ، بالإضافة إلى 0.25 واط لكل خرج تيار مستخدم
