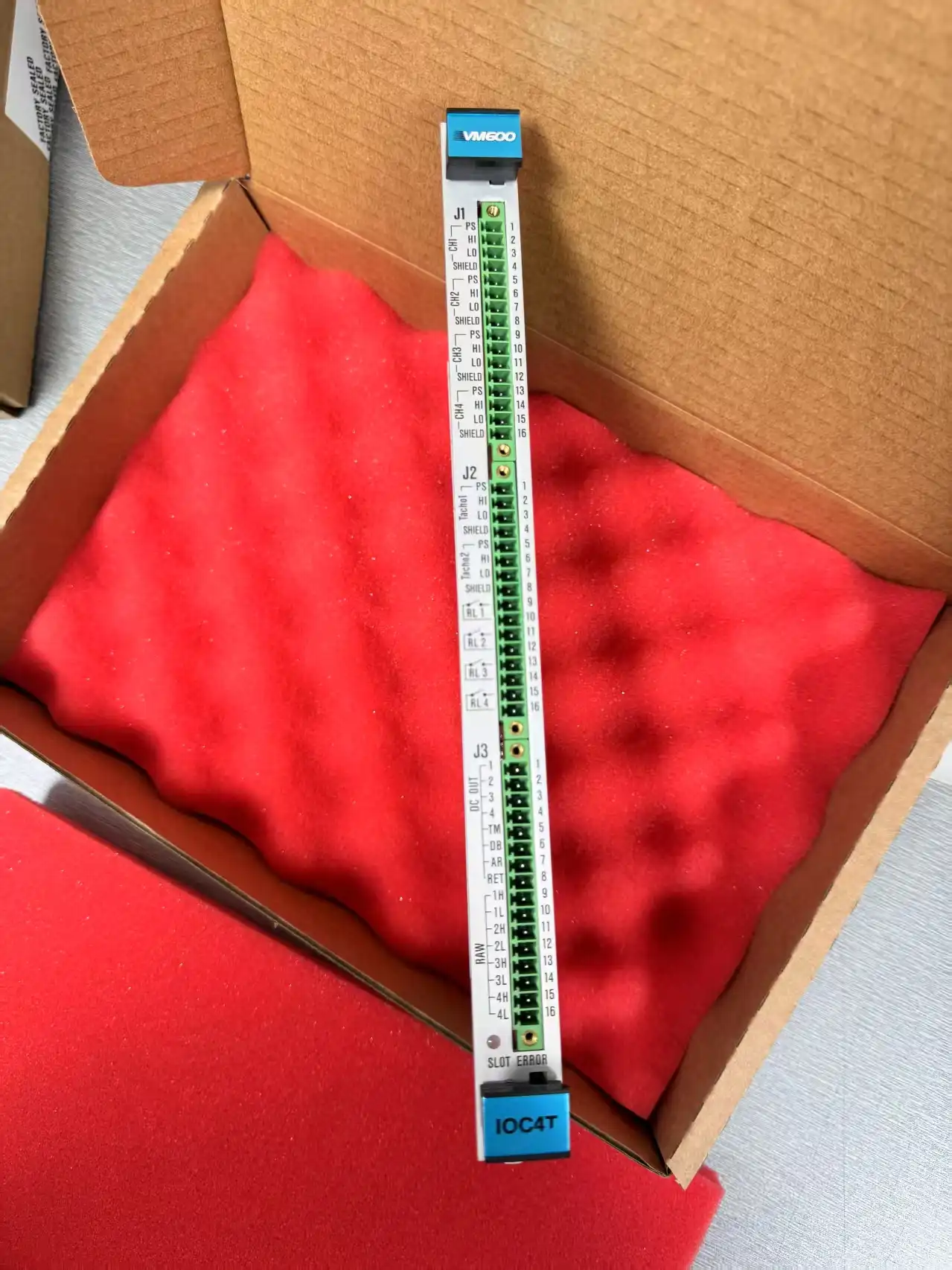

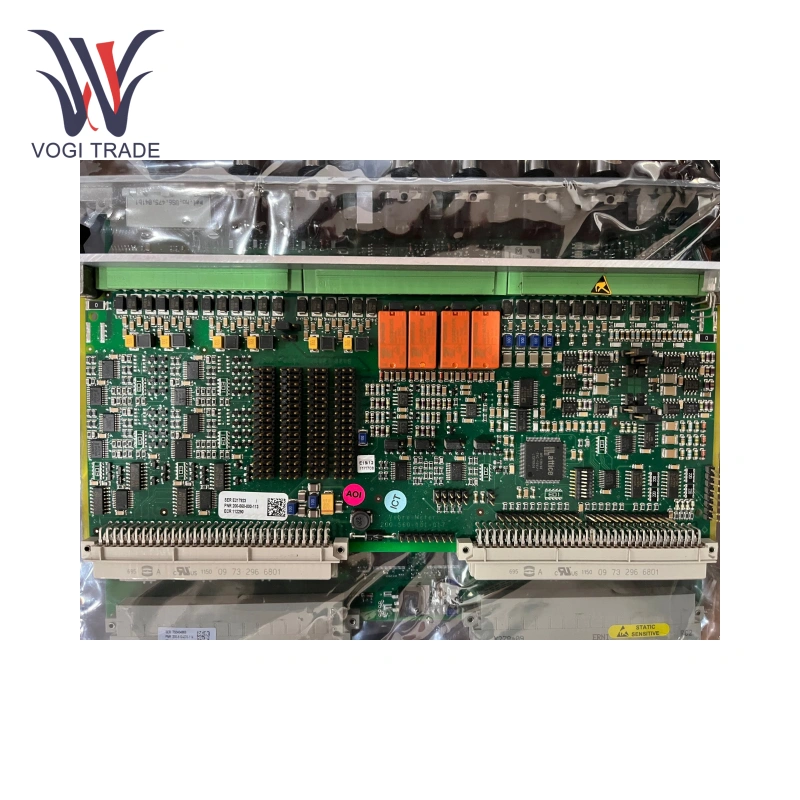

ICC4T 200-560-000-130

ICC4T 200-560-000-130

المعلمات الفنية

تكوين الاتصالات والواجهة

بروتوكول الاتصالات: يدعم IOC4T 200-560-000-113 Profinet و Ethernet و Modbus RTU/TCP وغيرها من البروتوكولات ، ويمكن دمجها في DCS وأنظمة PLC ومنصات الكمبيوتر المضيفة.

واجهة الإدخال/الإخراج المحلية: توفر قنوات الإدخال/الإخراج المحلية ، يمكنها توصيل المستشعرات مباشرة (مثل تحقيقات التيار الدوامة ، مقاييس التسارع) والمشغلات (مثل المرحلات ، صمامات الملف اللولبي) ، ويدعم توسيع البطاقات الداخلية لزيادة سعة الواجهة.

مرونة البرمجة: يدعم IOC4T 200-560-000-113 برنامج C Language أو Ladder Logic Programming ، يمكن للمستخدمين تخصيص منطق التحكم والوظائف ، ومناسبة لمتطلبات الأتمتة المعقدة.

خصائص الأداء

وظيفة المراقبة في الوقت الحقيقي: إمكانات مراقبة الحالة المتكاملة ، يمكنها جمع المعلمات الميكانيكية مثل الاهتزاز ، والإزاحة ، والسرعة ، إلخ.

إخراج الإشارة: يدعم الإخراج التناظري 4 ~ 20MA وإشارة التبديل ، متوافقة مع واجهة الإشارة القياسية الصناعية.

التكرار والموثوقية: يدعم إمدادات طاقة الوحدة النمطية تصميمًا زائدًا (مثل وحدة مزود الطاقة RPS6U) ، ويتم تبديلها تلقائيًا عند فشل مصدر طاقة واحد ، مع وقت التبديل ≤5ms.

القدرة على التكيف البيئي: تلبي معايير الحماية الصناعية والتكيف مع البيئات القاسية مثل ارتفاع درجة الحرارة والاهتزاز. يحتوي على دوائر حماية الجهد الزائد ودائرة القصيرة لمنع الخلل الناجم عن فشل المستشعر أو الخط.

Iمطابقة المنتجات ذات الصلة:

مكونات النظام الأساسي:

رف سلسلة VM600: يجب تثبيته في إطار VM600 (مثل ABE040 204-040-100-013) كوحدة I/O لنظام TSI (مراقبة سلامة التوربينات).

وحدة المراقبة والحماية (MPC4): تعمل مع IOC4T وهي مسؤولة عن التحليل في الوقت الفعلي للمعلمات الميكانيكية ومنطق الحماية.

وحدة تزويد الطاقة (RPS6U): إنها توفر دعمًا لزاوية الطاقة لضمان استمرار تشغيل النظام في حالة حدوث انقطاع طاقة.

أجهزة الاستشعار والمشغلات

أجهزة استشعار التيار الدوامة (مثل سلسلة TQ402): تستخدم لقياس إزاحة العمود والاهتزاز والمعلمات الأخرى ، متصلة بـ IOC4T من خلال مضخم السليم (IQS 450).

مقاييس التسارع وتحقيقات الإزاحة (مثل CE680 ، AE119): مراقبة الاهتزاز المحمول أو التوسع المطلق ، ونقل البيانات إلى نظام التحكم من خلال IOC4T.

وحدة الترحيل (RLC16): يتلقى إخراج إشارة التبديل بواسطة IOC4T ، ويقوم بتنفيذ إجراءات التشغيل أو إيقاف أو إنذار.

استضافة الكمبيوتر والبرامج

برنامج التكوين (مثل MPS1): يستخدم لتكوين معلمة الوحدة ، وبرمجة المنطق وتصور البيانات ، ودعم تحليل الاتجاه التاريخي وتشخيص الأعطال.

معدات الشبكة الصناعية: متصلة بنظام DCS أو SCADA من خلال مفتاح Ethernet أو وحدة البوابة (مثل زوج بطاقة CPUM/IOCN).

سيناريوهات التطبيق

مراقبة المعدات الرئيسية في صناعة الطاقة

حماية وحدة التوربينات البخارية: المراقبة في الوقت الفعلي للاهتزاز ، الإزاحة المحورية ، اختلاف التوسع وغيرها من المعلمات من التوربينات البخارية ووحدات مضخة التغذية ، مما يؤدي إلى إيقاف التشغيل المتشابك لمنع الأضرار الميكانيكية (مثل تحليل حادث محطة توليد الطاقة المذكورة في صفحة الويب 5).

مراقبة حالة المولد: قياس السرعة المتكاملة (0 ~ 5000r/min) واكتساب إشارة المرحلة الرئيسية لحماية السرعة الزائدة وتقييم صحة المعدات.

التحكم في الأتمتة الصناعية

معدات خط الإنتاج المتداخلة: في مجالات الصناعة الكيميائية ، والمعادن ، وما إلى ذلك ، يتم التحكم في بدء تشغيل ووقف المعدات المنسقة لخط الإنتاج من خلال إشارات الإدخال/الإخراج لضمان تشغيل آمن.

تكامل البيانات والصيانة عن بُعد: قم بتحميل البيانات إلى النظام الأساسي السحابي من خلال بروتوكول Modbus TCP لدعم تشخيص وصيانة الصدع عن بُعد.

الصيانة التنبؤية للحالة الميكانيكية

تحمل ومراقبة علبة التروس: جنبًا إلى جنب مع تحليل طيف الاهتزاز ، والتنبؤ بالاتجاهات ارتداء المعدات وتحسين دورات الصيانة.

إدارة صحة معدات الطاقة: تطبق على علب تروس طاقة الرياح ، وحدات مضخة المياه ، وما إلى ذلك لتقليل وقت التوقف عن العمل غير المخطط لها.

VM600 TSI رف

├ إطار ABE040

├ وحدة الطاقة RPS6U (تكوين زائد)

├ وحدة مراقبة وحماية MPC4

├ IOC4T 200-560-000-113 (وحدة I / O)

└ وحدة التتابع RLC16

↓

شبكة المستشعر: مسبار Eddy الحالي ، مقياس التسارع ، مستشعر الإزاحة

↓

نظام الكمبيوتر العلوي: برنامج التكوين (MPS1) + منصة SCADA/MES.
