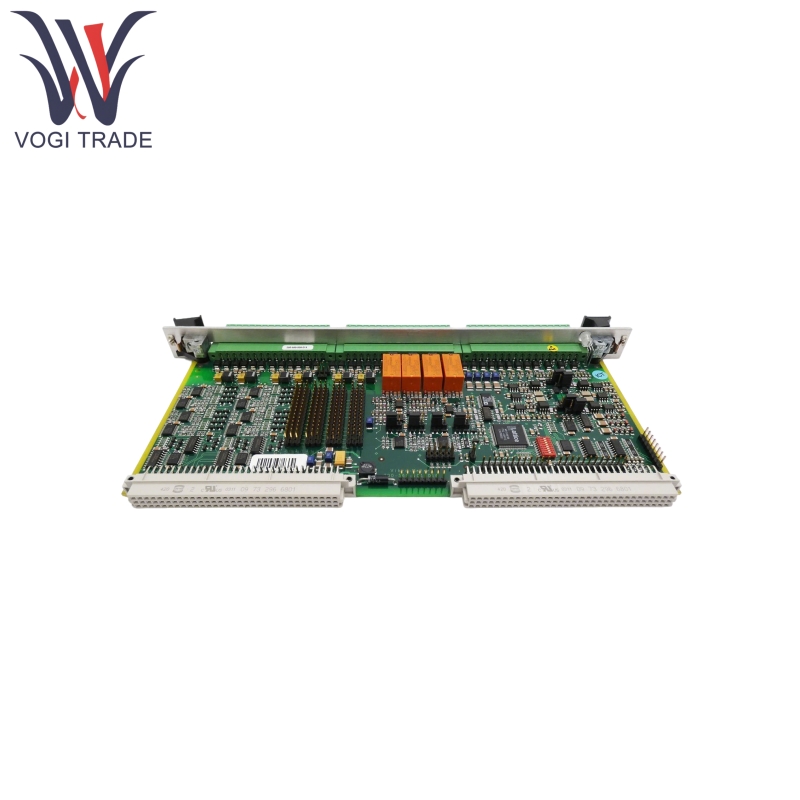

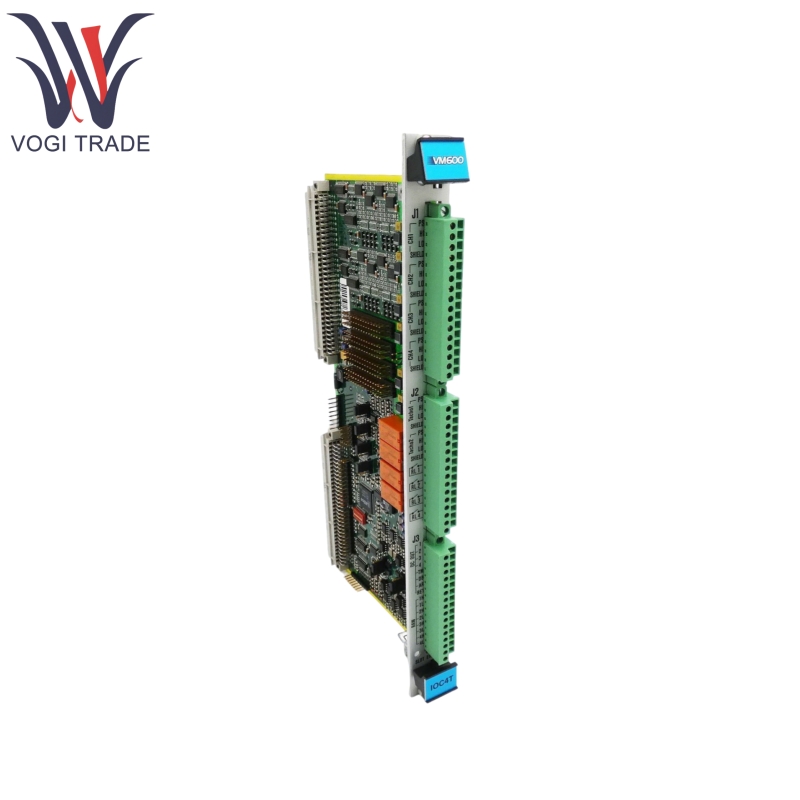

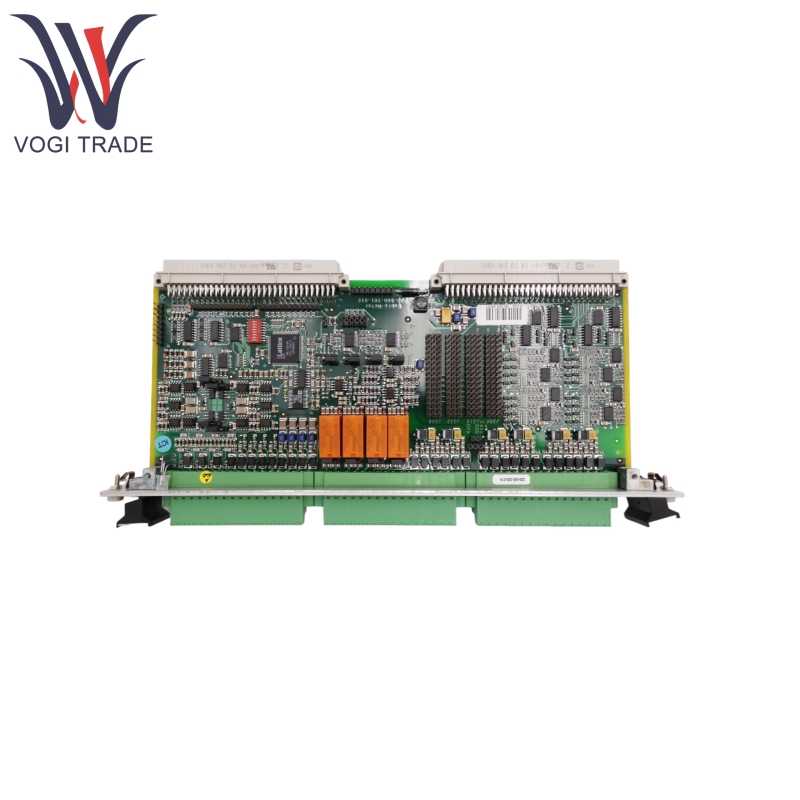

العلامة التجارية: Vibro-Meterالوصف: بطاقة الإدخال/الإخراجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنIOC4T 200-560-000-214 وظيفة بطاقة الإدخال/الإخراج هي استلام إشارات المستشعر ونقلها إلى MPC4 للمعالجة ، ولإرسال الإشارات المعالجة إلى نظام خارجي عبر واجهة الإخراج.
| تصنيع |
فيبرو متر |
| رقم النموذج |
IOC4T |
| رقم الطلب |
200-560-000-214 |
| كتالوج |
VM600 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
28*4*14 سم |
| وزن |
0.4 كجم |
ميزة المنتج
يحتوي IOC4T 200-560-000-214 على 4 مدخلات إشارة ديناميكية ومدخلات 2 دورة في الدقيقة لدعم اكتساب الإشارة لبطاقة حماية جهاز MPC4.
يحتوي IOC4T 200-560-000-214 على إشارات المستشعر "الخام" المخزنة والمخرجات التناظرية (الجهد 0-10V أو 4-20MA الحالي ، قابلة للاختيار عبر لاعبي القفز) لسهولة الإرسال الإشارة لقنوات الاهتزاز.
يحتوي IOC4T 200-560-000-214 على 4 مرحلات يمكن تعيينها لإشارات الإنذار عبر البرامج لدعم الإنذار الناتج عن الأنظمة الخارجية.
يحتوي IOC4T 200-560-000-214 على 32 مخرجات جامع مفتوحة بالكامل يمكن توصيلها ببطاقات الترحيل الذكية IRC4 وبطاقات الترحيل RLC16 لتوسيع إمكانيات الإنذار.
المنتج باستخدام المبدأ
يمكن أن تتلقى IOC4T 200-560-000-214 4 قنوات من الإشارات الديناميكية (مثل الاهتزاز) وقنتين من إشارات RPM من خلال موصل J1/J2 وتمريرها إلى بطاقة MPC4 للمعالجة.
الإشارات التي تمت معالجتها بواسطة MPC4 إخراج إشارات المستشعر الخام من خلال الدائرة العازلة لـ IOC4T ويتم تحويلها إلى 4 إشارات تمثيلية (0-10V/4-20MA) للمراقبة الخارجية.
استنادًا إلى نتائج المعالجة ، يتحكم MPC4 في المرحلات المحلية الأربعة لـ IOC4T من خلال واجهة IP أو مرحلات بطاقة RLC16/IRC4 من خلال حافلة الرف لتشغيل أجهزة الإنذار ؛ يمكن ضبط إشارات إدخال DSI (AR/DB/TM) ديناميكيًا لحالة الإنذار.
يضمن IOC4T 200-560-000-214 تشغيلًا مستقرًا في البيئات الصناعية من خلال حماية EMI وتصميم العزلة ، ويدعم التخلص الساخن لتبسيط الصيانة.
معلمة المنتج
IOC4T 200-560-000-214 مواصفات التفاصيل على النحو التالي
| فئة |
تفاصيل |
| مدخلات إشارة ديناميكية |
مع تصفية EMI ، متوافق مع المعيار EC |
| مدخلات مرجعية للسرعة / المرحلة |
مع تصفية EMI ، متوافقة مع معايير EC |
| المخرجات التناظرية (DC) |
4 قنوات ، تدعم الجهد 0-10V أو 4-20MA تيار (يمكن اختياره عبر الطائر لكل قناة) دقة ≤ ± 1.5 ٪ ، خطأ خطي ≤ ± 0.5 ٪ تحميل إخراج الجهد> 100KΩ ، تحميل الإخراج الحالي <325Ω |
| مخرجات التتابع |
4 مرحلات (RL1-RL4) ، النموذج PE014005 ، دعم مجموعة واحدة من NC أو لا جهات اتصال (قابلة للتكليف من المستخدم) الجهد المقنن 250VAC ، تصنيف 5AAC الحالي أقصى قدرة كسر 1250VA (بدون حماية اتصال) في ABE056 Slimline Rack (مصدر الطاقة DC) ، فإن الحد الأقصى لجهد التبديل هو 70VDC/33VAC (RMS) |
| مخرجات المفتوحة |
32 قناة ، قابلة للاتصال لبطاقات RLC16/IRC4 عبر حافلة OC أو الحافلة الخام من رف VM600 |
| درجة حرارة التشغيل |
من 25 إلى 65 درجة مئوية (−13 إلى 149 درجة فهرنهايت) |
| درجة حرارة التخزين |
من -40 إلى 85 درجة مئوية (−40 إلى 185 درجة فهرنهايت) |
| رطوبة |
التشغيل: من 0 إلى 90 ٪ التخزين: من 0 إلى 95 ٪ |
| اهتزاز |
يتوافق مع IEC 60255-21-1 (الفئة 2) |
