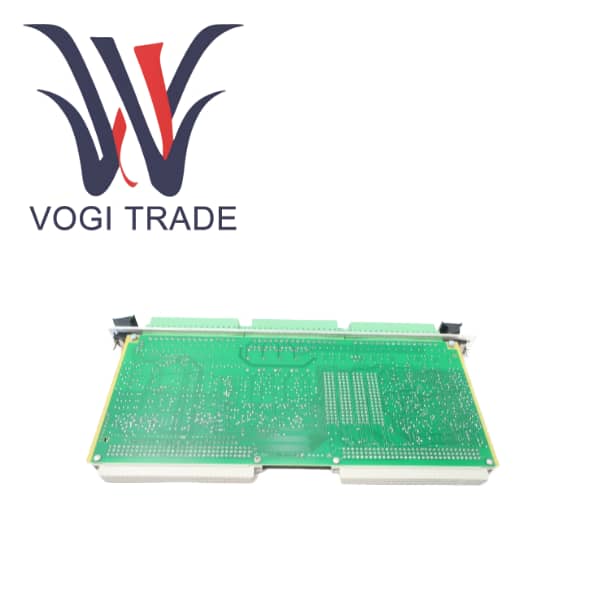

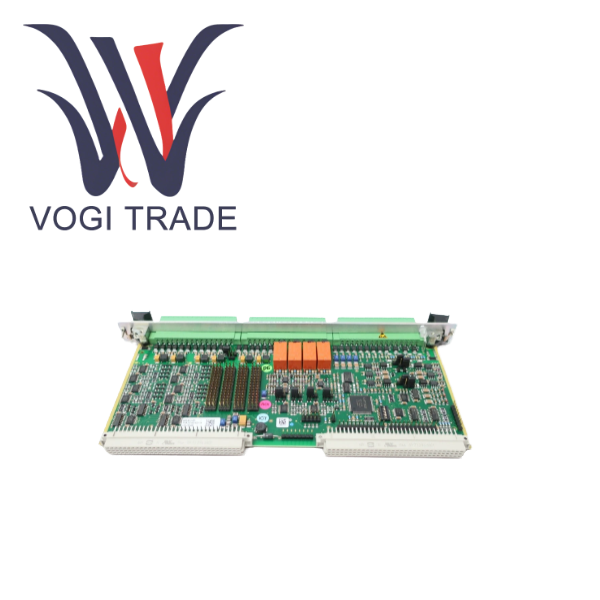

IOC4T 200-560-000-HHH

نطاق الصناعة المطبق

باعتباره مكون الإدخال/الإخراج الأساسي لنظام VM600، يُستخدم IOC4T 200-560-000-HHH على نطاق واسع في جميع الصناعات التي تتطلب مراقبة مستمرة للحالة عبر الإنترنت وحماية المعدات الدوارة المهمة.

ومن حيث الطاقة والطاقة، فهي تركز على التوربينات البخارية والمولدات ومضخات مياه تغذية الغلايات والمراوح في محطات الطاقة الحرارية والطاقة الكهرومائية والنووية.

تشمل صناعة البتروكيماويات الضواغط الكبيرة، ومحركات المفاعلات، ومضخات خطوط الأنابيب في مصافي النفط، والمصانع الكيماوية، ومصانع معالجة الغاز الطبيعي.

مصانع الدرفلة والمنافيخ في مصانع الصلب في مجال التعدين والتعدين، وكذلك الكسارات والرافعات والمطاحن في المناجم.

تمتلك صناعات صناعة الورق والأسمنت وبناء السفن على التوالي آلات ورق كبيرة وأفران دوارة وأنظمة دفع بحرية.

التصنيع العام، أي مصنع يمتلك أصولًا دوارة كبيرة وبالغة الأهمية ويرغب في إنشاء نظام صيانة تنبؤي.

مقارنة مفصلة بين المزايا والعيوب

المزايا

وكجزء من زوج بطاقات مخصص، فإنه يحقق حتمية لا مثيل لها وزمن وصول منخفض

التعاون على مستوى الأجهزة، يتصل IOC4T 200-560-000-HHH من نقطة إلى نقطة مع MPC4 عبر واجهة Industry Pack، وهو بروتوكول ناقل متوازي محسّن للغاية ومنخفض الحمل. وهذا يضمن أن السلسلة بأكملها بدءًا من إدخال إشارة المستشعر وحتى عمل مرحل الحماية لها تأخير محدد على مستوى الميكروثانية. في سيناريوهات الحماية الميكانيكية التي تتطلب استجابة سريعة، لا مثيل لهذا اليقين من قبل أنظمة الحصول على البيانات العامة.

للتخلص من عدم اليقين بشأن حزمة البرامج، يتم إكمال معالجة الإشارة بالكامل والحكم المنطقي على معالج MPC4 المخصص، دون الاعتماد على جدولة نظام التشغيل العام. يؤدي ذلك إلى تجنب تشويش وقت الاستجابة الناتج عن تبديل مهام نظام التشغيل أو ازدحام الشبكة، مما يضمن الموثوقية المطلقة لوظيفة الحماية.

يعمل تكامل الإدخال/الإخراج عالي الكثافة على تقليل تعقيد النظام وتكلفته بشكل كبير

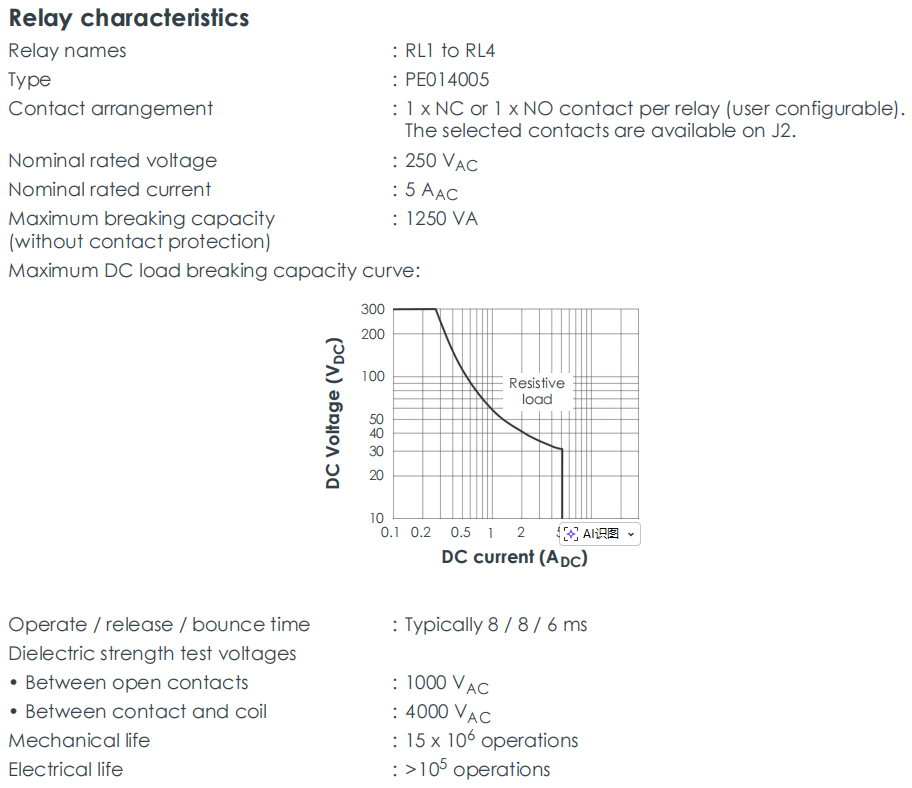

تم دمج كفاءة المساحة في بطاقة أوروبية قياسية بعرض 20 مم، وتتميز بـ 4 مدخلات اهتزاز، ومدخلين للسرعة، و4 مرحلات، و4 مخرجات تناظرية، و4 مخازن مؤقتة للإشارة الخام. ويعني هذا التصميم عالي الكثافة أن مراقبة الماكينة المعقدة ذات المحامل الأربعة لا تتطلب عادةً سوى زوج من بطاقات MPC4/IOC4T، مما يوفر فتحات الرفوف القيمة بشكل كبير.

تم تبسيط الأسلاك، حيث يتم تركيز جميع وحدات الإدخال/الإخراج في الجزء الخلفي من البطاقة ويتم إخراجها من خلال ثلاث كتل طرفية لولبية قياسية. وهذا يجعل الأسلاك في الموقع واضحة ومنظمة، ويقلل من احتمالية حدوث أخطاء في الأسلاك، ويبسط أعمال الصيانة واستكشاف الأخطاء وإصلاحها في المستقبل. بالمقارنة مع حلول الإدخال/الإخراج الموزعة، يتم تقليل استخدام الكابلات ووقت الأسلاك بشكل كبير.

عيب

تؤدي تبعيات الاقتران الإلزامية إلى قفل النظام وصلابة التكلفة

قفل المورد، 200-560-000-HHH يعتمد بشكل كامل على بطاقة MPC4 من Meggitt ومنصة VM600. بمجرد اختيار هذا الحل، سيتم تأمين التوسع المستقبلي لنظام المراقبة بأكمله وشراء قطع الغيار والدعم الفني ضمن النظام البيئي لشركة Meggitt. وهذا يحد من إمكانية قيام المستخدمين بتبني حلول خارجية أكثر فعالية من حيث التكلفة أو متقدمة من الناحية التكنولوجية في المستقبل.

تكلفة أصغر وحدة مرتفعة. أصغر وحدة وظيفية في النظام هي زوج من البطاقات. حتى لو كانت هناك حاجة إلى مراقبة مضخة أحادية المحمل بسيطة فقط، فيجب شراء المجموعة بأكملها، مما يؤدي إلى تكلفة قناة وحدة عالية جدًا في التطبيقات صغيرة الحجم. في المقابل، يمكن لأنظمة الحصول على البيانات العالمية المعيارية شراء القنوات حسب الحاجة.

حد إنشاء النظام الأساسي، 200-560-000-HHH ينطبق فقط على النظام الأساسي VM600. عندما يرغب المستخدمون في الانتقال إلى النظام الأساسي VM600 Mk2 المحدث لتحقيق أداء أعلى أو ميزات جديدة، لا يمكن إعادة استخدام جميع بطاقات IOC4T/MPC4 الحالية، مما يؤدي إلى تكاليف باهظة.

المصائد الهندسية الخفية الناتجة عن الاختلافات في إصدارات الأجهزة

تعد مقاومة الخرج البالغة 2000 أوم مقابل 50 أوم واحدة من أكثر العيوب المخفية والخطورة في خط الإنتاج هذا. إذا اكتشف المهندسون في مرحلة لاحقة من المشروع أن الإصدار السابق الذي يستخدمونه لا يمكنه تشغيل كابل "الإشارة الأصلية" لمسافات طويلة، فسوف يواجهون عملية إعادة صياغة باهظة الثمن. قم إما باستبدال جميع بطاقات IOC4T أو إضافة مضخم صوت مؤقت خارجي خلف كل بطاقة.

مخاطر الامتثال لـ RoHS، في المناطق التي لديها لوائح صارمة لحماية البيئة مثل الاتحاد الأوروبي والصين، قد يؤدي استخدام الإصدارات المبكرة غير المتوافقة مع RoHS إلى فشل المشروع بأكمله في اجتياز القبول أو تكبد تكاليف معالجة خاصة عالية عند التخلص من المعدات. إذا لم يتم تحديد إصدار الأجهزة الأحدث بوضوح أثناء عملية الشراء، فسيؤدي ذلك إلى مخاطر امتثال كبيرة.
