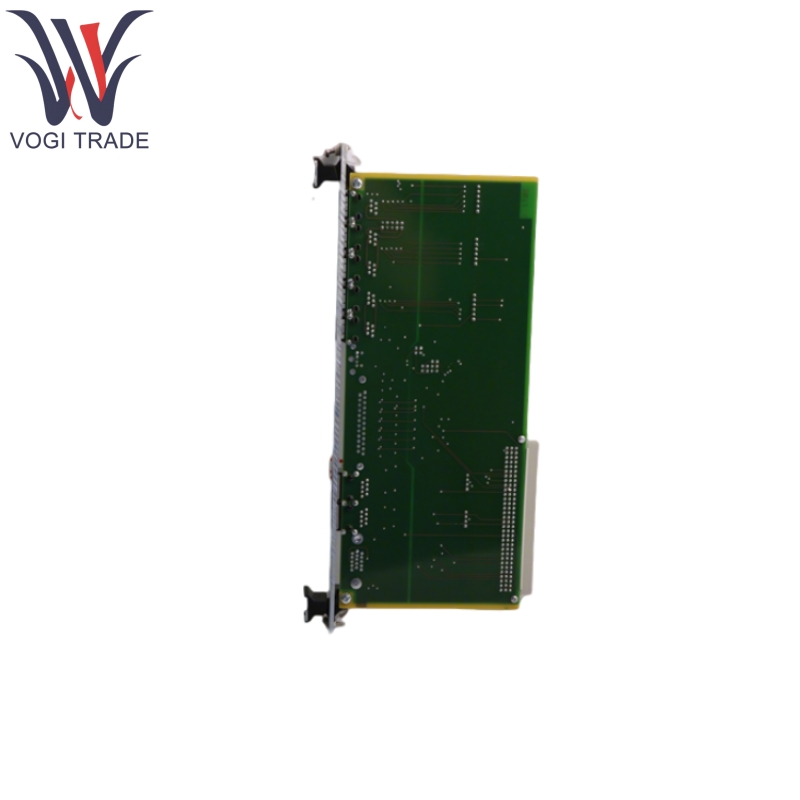

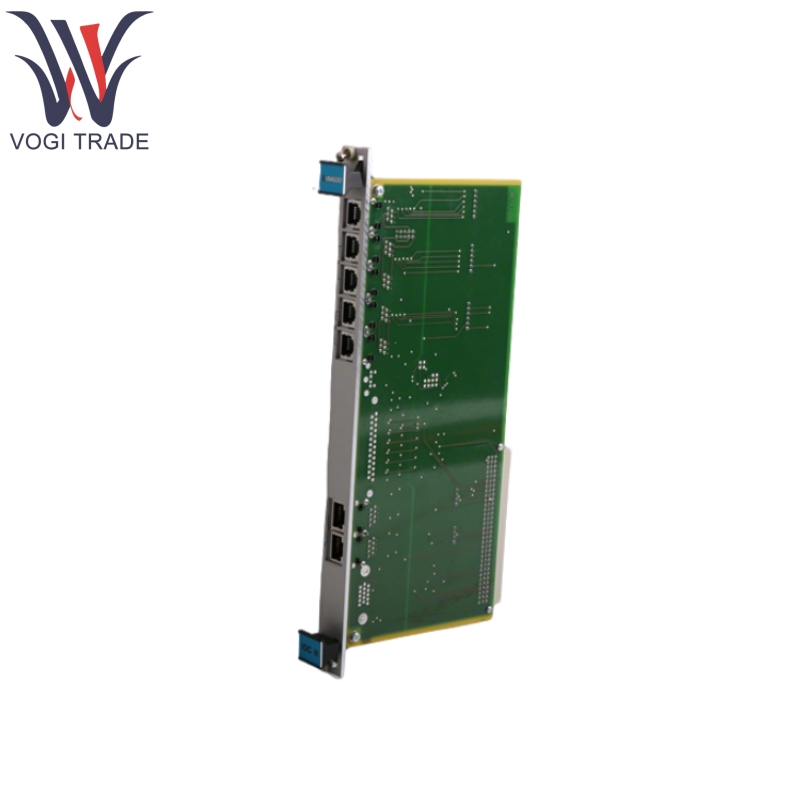

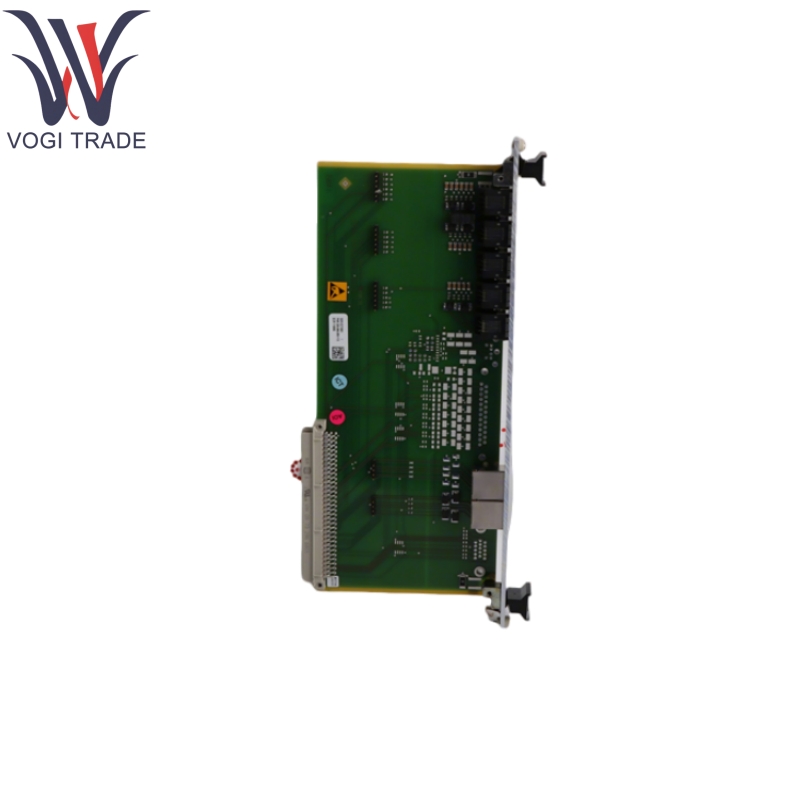

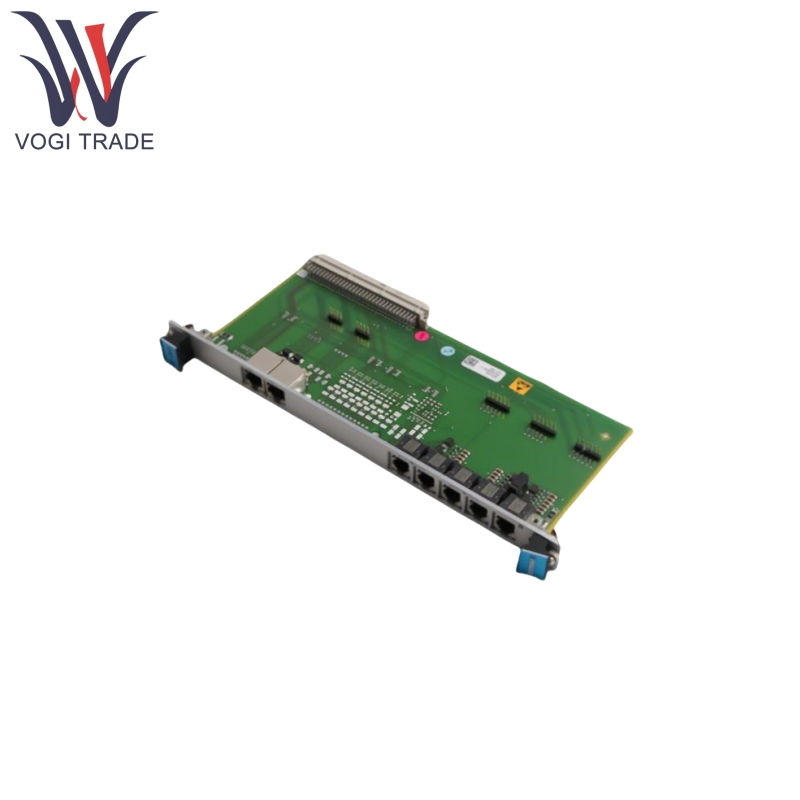

العلامة التجارية: Vibro-Meterالوصف: بطاقة الإدخال/الإخراجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنيعمل IOCN 200-566-000-112 كواجهة إشارة واتصالات لبطاقة CPUM ، كما تحمي جميع المدخلات من التداخل الكهرومغناطيسي (EMI) وارتفعات الإشارة إلى معايير التوافق الكهرومغناطيسي المتأكد (EMC).
تصنيع |
فيبرو متر |
رقم النموذج |
IOCN |
رقم الطلب |
200-566-000-112 |
كتالوج |
VM600 |
بلد المنشأ |
سويسرا |
رمز HS |
8473309000 |
البعد |
28*4*15cm |
وزن |
0.6 كجم |
المنتجات المحددةعلى
أصناف الموصل:
RS: 6P6C (RJ12/RJ25) ، أنثى. تستخدم للاتصال التسلسلي الثانوي.
A: اثنان 6P6C (RJ12/RJ25) ، أنثى. تستخدم للاتصالات التسلسلية الإضافية (يتطلب وحدة الاتصالات التسلسلية الاختيارية).
ب: اثنان 6P6C (RJ12/RJ25) ، أنثى. تستخدم للاتصالات التسلسلية الإضافية (يتطلب وحدة الاتصالات التسلسلية الاختيارية).
1: 8P8C (RJ45) ، أنثى. يمكن استخدامها لاتصال Ethernet الأساسي (بدلاً من موصل CPUM (NET)).
2: 8P8C (RJ45) ، أنثى. تستخدم لاتصال Ethernet الثانوي.
واجهات الاتصال:
ميناء إيثرنت:
تدعم موصلات IOCN 200-566-000-112 (1 و 2) 10/100base-TX Ethernet (حتى 100 ميجابت في الثانية) لـ Modbus TCP و ProfInet (يتطلب الإصدار الثابت CPUM 581).
المنفذ التسلسلي:
IOCN 200-566-000-112 موصل (RS) من واحد RJ12/RJ25 يدعم RS-232/RS-485 (نصف/فاكهة كاملة) بسرعة تصل إلى 115.2 كيلو بود ل Modbus RTU.
المسلسل الموسع:
IOCN 200-566-000-112 زوجان من الموصلات التسلسلية (A و B) تمكين شبكات RS-422/RS-485 متعددة الأدوات من رفوف VM600 (يتطلب الوحدة التسلسلية CPUM اختيارية).
أنواع النسخ:
ethernet القياسية الإصدار الزائد-200-566-000-1HH
إصدار varnished مع طلاء مطابق لحماية البيئة الإضافية -200-566-000-1HHL
معلمات المنتج
استهلاك الطاقة:
المصدر: مزود الطاقة VM600
الجهد: 5 VDC
استهلاك الطاقة: < 2W
إجمالي استهلاك الطاقة (زوج بطاقة CPUM/IOCN): ≤12 واط
الظروف البيئية:
درجة حرارة التشغيل: من 20 إلى 65 درجة مئوية (من 4 إلى 149 درجة فهرنهايت)
درجة حرارة التخزين: من 25 إلى 80 درجة مئوية (−13 إلى 176 درجة فهرنهايت)
الرطوبة: من 0 إلى 90 ٪ من الرطوبة النسبية ،
تطبيق المنتج
بوابة الاتصالات الصناعية:
يعمل IOCN 200-566-000-112 كواجهة بين أنظمة VM600 وأنظمة الطرف الثالث (على سبيل المثال ، DCS ، PLC) عبر modbus أو profinet لمشاركة البيانات.
توسيع شبكة متعددة:
تقوم IOCN 200-566-000-112 ببناء شبكات متعددة RS-485 RS-485 عبر الموصلات A و B لنقاط المراقبة الموسعة.
حماية الآلات ومراقبة الحالة:
تتعاون IOCN 200-566-000-112 مع CPUM لإدارة بطاقات الحماية (على سبيل المثال ، MPC4 ، AMC8) ، ودعم عملية العرض الساخنة ، وإعادة ضبط الإنذار ، وتسجيل الأحداث.
