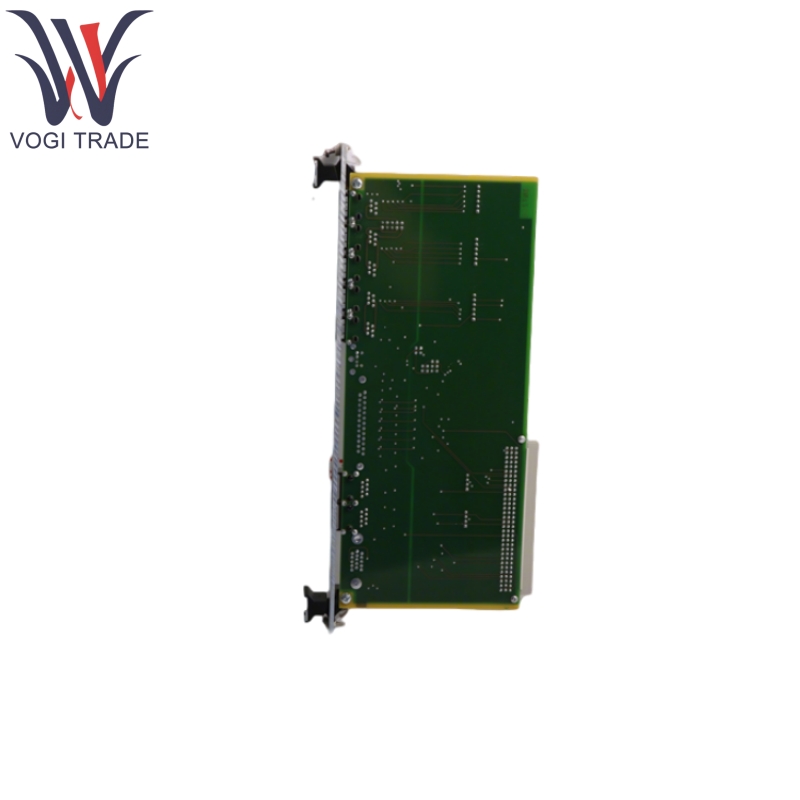

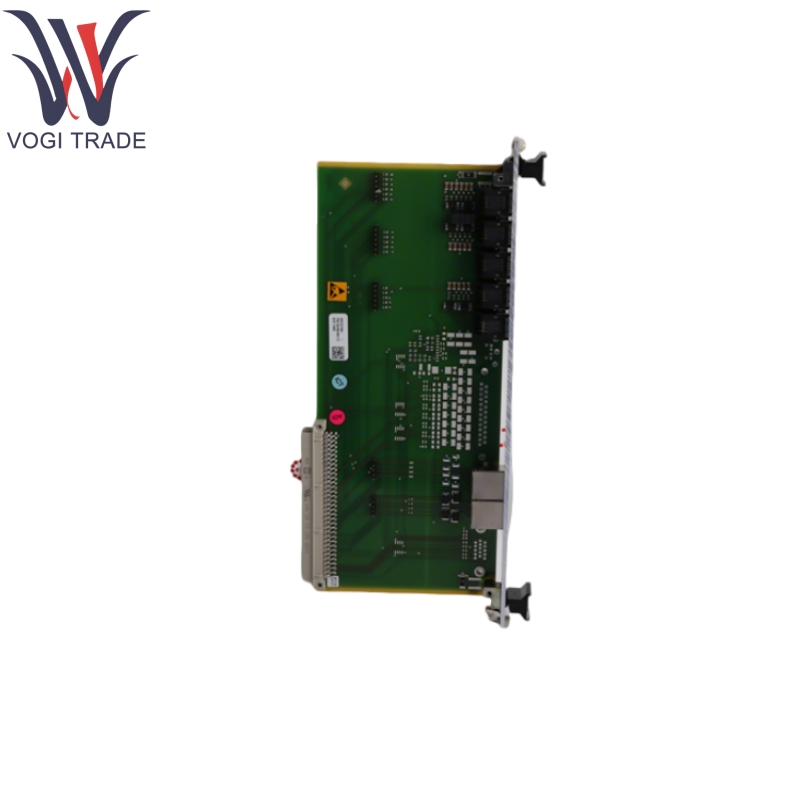

IOCN 200-566-000-113

مواصفات المنتج

أصناف الموصل:

RS: 6P6C (RJ12/RJ25) ، أنثى. تستخدم للاتصال التسلسلي الثانوي.

A: اثنان 6P6C (RJ12/RJ25) ، أنثى. تستخدم للاتصالات التسلسلية الإضافية (يتطلب وحدة الاتصالات التسلسلية الاختيارية).

ب: اثنان 6P6C (RJ12/RJ25) ، أنثى. تستخدم للاتصالات التسلسلية الإضافية (يتطلب وحدة الاتصالات التسلسلية الاختيارية).

1: 8P8C (RJ45) ، أنثى. يستخدم لاتصال Ethernet الأساسي (بدلاً من موصل CPUM (NET)).

2: 8P8C (RJ45) ، أنثى. تستخدم لاتصال Ethernet الثانوي.

واجهات الاتصال:

Ethernet: IOCN 200-566-000-113 ، 2 × 10/100Base-TX (10/100 ميغابت في الثانية ، ≤100 م)

المسلسل: IOCN 200-566-000-113 ، 1 X RS-232/485 (≤115.2 kBaud ، Modbus RTU)

إضافي: IOCN 200-566-000-113 ، 2 × RS-422/485 (مع وحدة اختيارية ، شبكات RS-485 متعددة DROP)

أنواع النسخ:

ethernet القياسية الإصدار الزائد-200-566-000-1HH

إصدار varnished مع طلاء مطابق لحماية البيئة الإضافية -200-566-000-1HHL

معلمات المنتج

استهلاك الطاقة:

مصدر الجهد: 5 VDC من مزود طاقة Rack VM600

استهلاك الطاقة: ＜ 2W

إجمالي الاستهلاك (زوج بطاقة CPUM/IOCN): ≤12 واط

المتطلبات البيئية:

درجة حرارة التشغيل: من 20 إلى 65 درجة مئوية (من 4 إلى 149 درجة فهرنهايت)

درجة حرارة التخزين: من 25 إلى 80 درجة مئوية (−13 إلى 176 درجة فهرنهايت)

الرطوبة: من 0 إلى 90 ٪ (غير تكثيف)

وظيفة المنتج

بوابة البيانات:

يعمل IOCN 200-566-000-113 كجسر بين أنظمة VM600 والأنظمة الخارجية (مثل DCS/PLC) باستخدام modbus أو profInet لتبادل البيانات.

توسيع شبكة متعددة:

IOCN 200-566-000-113 يسهل إنشاء شبكات متعددة RS-485 من خلال الموصلات A و B ، مما يتيح نقاط مراقبة إضافية.

حماية الآلات ومراقبة الحالة:

يعمل IOCN 200-566-000-113 بالتزامن مع CPUM للإشراف على بطاقات الحماية (مثل MPC4 و AMC8) ، وتمكين ميزات مثل التمويل الساخن وإعادة ضبط الإنذار وتسجيل الأحداث.
