IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

نظرة عامة على المنتج

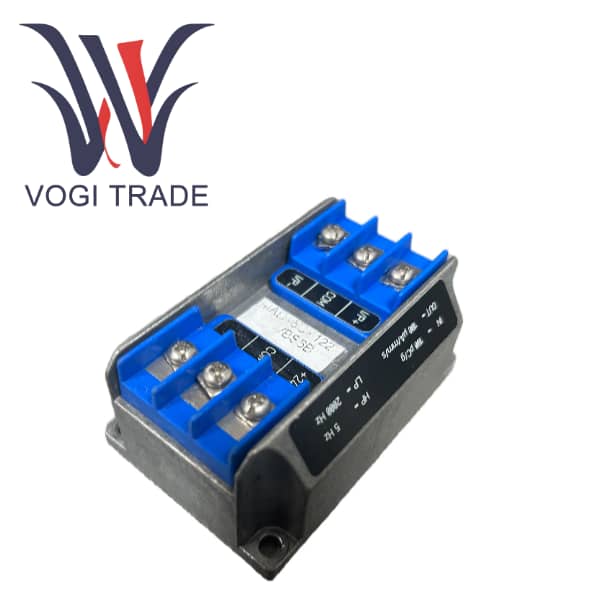

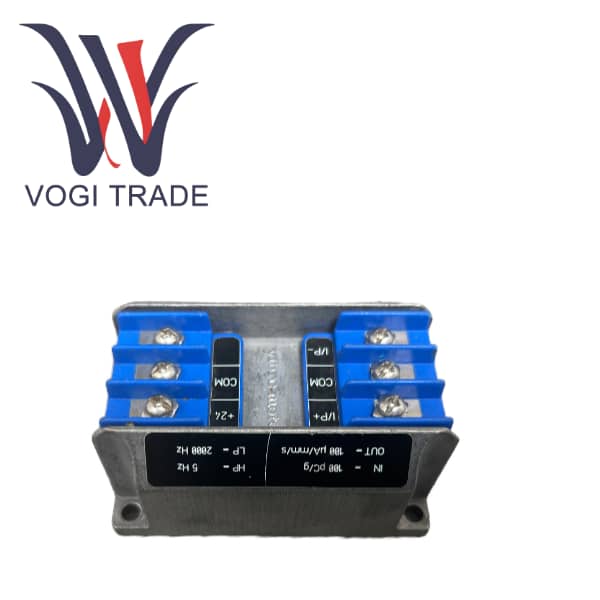

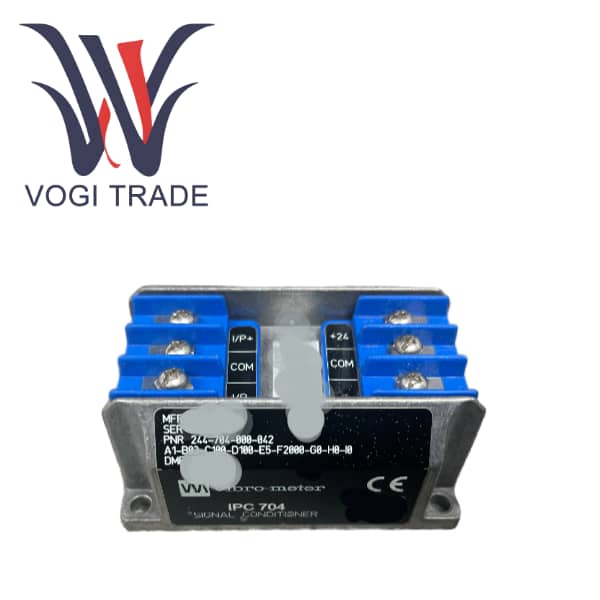

IPC704  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 هو منظم إشارة قوي ومتعدد الاستخدامات للغاية من خط إنتاج مقياس الاهتزاز من Megite. تم تصميم مكيف الإشارة خصيصًا للتفاعل مع مقاييس التسارع الكهرضغطية وأجهزة استشعار الضغط الديناميكي، وتحويل خرج الشحن عالي المعاوقة إلى إشارات قياسية منخفضة المعاوقة، وهي مناسبة للنقل لمسافات طويلة إلى أنظمة المراقبة والتحكم.

هذا التكوين الخاص عبارة عن قياس محسّن لسرعة الاهتزاز باستخدام مقياس تسارع كهرضغطية قياسي.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 هو إصدار قياسي للمنطقة غير خطرة، يتم توفيره كوحدة مستقلة بدون مبيت، مما يوفر أقصى قدر من المرونة للتكامل في اللوحات الموجودة أو المبيتات المخصصة.

المواصفات والمعلمات

نوع المنتج                           IPC704 منظم إشارة المواد الكهرضغطية القياسي

أكمل رقم الطلب           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

تفاصيل رمز الطلب والمعلمات الرئيسية

A1                      البيئة - قياسية (للمناطق الآمنة الخالية من المخاطر).

B03                    وحدة النقل - وحدة الإدخال هي pC/g (تسارع بيكومبيك لكل جرام)؛ وحدة الإخراج هي μA/mm/s (ميكرو أمبير لكل ملليمتر/ثانية من السرعة). يشير هذا إلى إخراج السرعة المتكاملة.

C100                  حساسية الإدخال - حساسية المستشعر المتصل هي 100pc /g.

D100                 حساسية الإخراج - تتم معايرة المنظم، بإخراج 100 ميكرو أمبير/مم/ثانية.

E5                      مرشح الترددات العالية (HP) - تم ضبط تردد القطع على 5 هرتز (~ 3 ديسيبل، 24 ديسيبل / منحدر أوكتاف)، لتصفية الضوضاء منخفضة التردد والانحراف.

F2000                 مرشح الترددات المنخفضة (LP) - يتم ضبط تردد القطع على 2000 هرتز (~ 1 ديسيبل، 12 ديسيبل/ منحدر أوكتاف) لمنع التعرج وتصفية الضوضاء عالية التردد.

G0                     التثبيت - منظم الإشارة فقط، بدون مبيت صناعي أو محول سكة DIN.

H0 & I0              موصل الكابل - لا يتم توفير موصلات الكابل عند أطراف الإدخال أو الإخراج. توجد فتحات تدفق في هذا الجهاز.

مواصفات جنرال اليكتريك

وضع مصدر الطاقة            18-30 فولت تيار مستمر.

الاستهلاك الحالي الحد الأقصى 25 مللي أمبير.

إشارة الإخراج

النوع                                نقل التيار بسلكين.

إشارة ديناميكية               يتم فرض ذروة تبلغ ±5 مللي أمبير على تيار ثابت.

التصنيف الحالي                  12 مللي أمبير ±0.5 مللي أمبير.

نطاق التردد              يتم تحديده بواسطة الفلتر؛ تحت هذا التكوين، التردد الفعال يتراوح من 5 هرتز إلى 2000 هرتز.

خطأ خطي                   ≥0.2%

ثبات درجة الحرارة        نموذجي عند 100 جزء في المليون/درجة مئوية

المواصفات البيئية (الوحدة فقط، G0)

درجة حرارة التشغيل            -30 درجة مئوية إلى +85 درجة مئوية

درجة الحماية                    IP40 (يجب تركيبه في أي حاوية حماية بخلاف الخزانة الكهربائية الداخلية النظيفة).

مضاد للاهتزاز                         الذروة 2 جرام (10-500 هرتز)

مقاومة الصدمات                  الذروة 15 جم (11 مللي ثانية)
