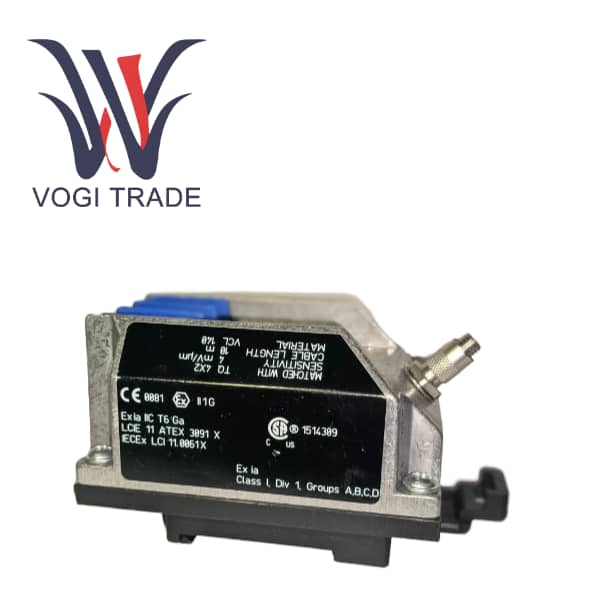

العلامة التجارية: فيبرو ميترالوصف:مكيف الإشارةالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنIQS450 204-450-000-001 A1-B21-H05-I0 هي وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل رئيسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
QS450 |
| رقم الطلب |
204-450-000-001 A1-B21-H05-I0 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
نظرة عامة على المنتج

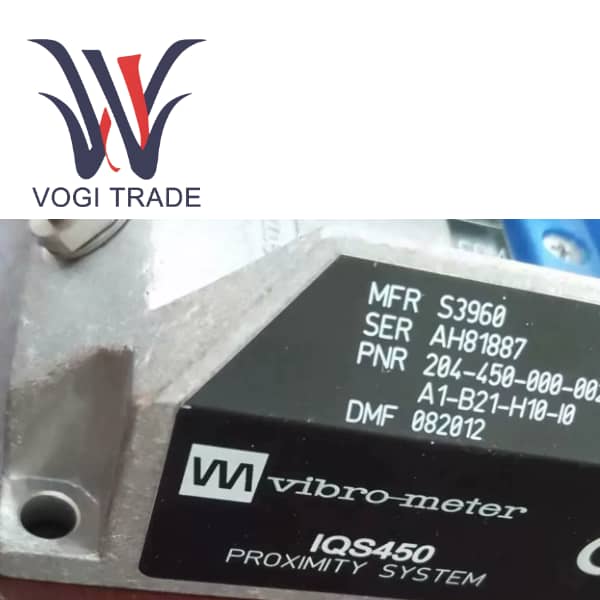

يعد IQS450 مكيف إشارة أساسي في خط إنتاج VM، وهو مصمم خصيصًا للاستخدام مع سلسلة TQ400 من أجهزة استشعار القرب. يشكل مكيف الإشارة الأساسي نظامًا كاملاً لقياس الاقتراب وهو مكون أساسي للحماية والتشغيل الآمن للآلات الدوارة.
النموذج المحدد 204-450-001-A1-B21-H05-I0 الذي تم طرحه هذه المرة هو منتج قياسي من الدرجة الصناعية يتمتع بحساسية عالية ودقة عالية. تكوينه الرئيسي هو:
B21: يشير IQS450 204-450-001-A1-B21-H05-I0 إلى نطاق قياس خطي يبلغ 2 مم وخرج جهد حساس للغاية يبلغ 8 مللي فولت/ميكرومتر.
H05: يشير إلى معايرة سلسلة قياس بطول إجمالي يبلغ 5 أمتار (كابل جسم المستشعر + كابل التمديد).
I0: يشير إلى أن محول السكك الحديدية DIN غير متضمن ويمكن تثبيته مباشرة باستخدام البراغي.
A1: يشير إلى الملاءمة للبيئات الصناعية القياسية (المناطق غير المقاومة للانفجار).
هذا النموذج مناسب للغاية للمعدات الميكانيكية الهامة التي تتطلب مراقبة دقيقة للإزاحات الدقيقة والاهتزازات عالية التردد.
ميزات المنتج
توفر الحساسية البالغة 8 مللي فولت/ميكرومتر دقة إشارة عالية للغاية، مما يتيح الكشف الدقيق عن تغييرات الفجوة على مستوى الميكرون. يعتبر IQS450 204-450-001-A1-B21-H05-I0 مناسبًا للغاية لمراقبة الاهتزازات الدقيقة ومواضع العمود الدقيقة.
تضمن استجابة التردد الواسعة للتيار المستمر حتى 20 كيلو هرتز إمكانية قياس كل شيء بدءًا من إزاحة العمود البطيء إلى اهتزاز الدوار عالي السرعة دون تشويه، مما يلبي متطلبات مراقبة الاهتزاز في معيار API 670.
كجزء من نظام القياس المعاير، يمكن تبادل أي مكونات تتوافق مع المواصفات، مثل مستشعر TQ400 وكابل التمديد EA402 ومكيف IQS450، بالكامل دون الحاجة إلى إعادة المعايرة، مما يبسط الصيانة وإدارة قطع الغيار إلى حد كبير.
يضمن الغلاف المعدني ذو التصميم الصناعي القوي الاستقرار على المدى الطويل في البيئات الكهرومغناطيسية والمادية الصناعية القاسية.
تدعم خيارات التثبيت المرنة التثبيت اللولبي المباشر ويمكن ترقيتها إلى تركيب السكك الحديدية TH 35 DIN في أي وقت عن طريق طلب محول التثبيت MA130، والتكيف مع تخطيطات الخزانات المختلفة.
تتميز آلية الحماية المثالية بحماية الدائرة القصيرة عند طرف المخرج، مما يعزز متانة النظام أثناء التركيب والتشغيل والصيانة.
تحليل المزايا والعيوب
| غرض | المزايا |
غرض |
القيود |
| دقة عالية وحساسية عالية |
مناسب بشكل خاص للتطبيقات الصعبة التي تتطلب مراقبة الاهتزازات الدقيقة والمواضع الدقيقة |
عدم وجود وظيفة التشخيص المضمنة |
غير قادر على التحذير بشكل استباقي من دائرة الاستشعار المفتوحة، أو تلف الكابل أو عطل المنظم الذاتي، وهو ما لا يفضي إلى الصيانة التنبؤية وموقع الخطأ السريع |
| موثوقية مثبتة |
كمنتج كلاسيكي، فهو يحتوي على عدد كبير من حالات التطبيق الناجحة في المواقع الصناعية، مع أداء مستقر وموثوق |
مقاومة الإخراج عالية نسبيا |
عند الإرسال عبر مسافات طويلة أو توصيل الأجهزة اللاحقة بمقاومة دخل عالية، قد يتسبب ذلك في فقدان جهد الإشارة |
| أداء ديناميكي متميز |
تلبي الاستجابة واسعة التردد متطلبات المراقبة الشاملة التي تتراوح من الإزاحة البطيئة إلى الاهتزاز عالي التردد |
مطلوب Deering في درجات حرارة عالية |
في البيئات ذات درجات الحرارة العالية (> 55 درجة مئوية)، يكون الحد الأقصى لجهد الإمداد محدودًا، مما قد يؤثر على النطاق الديناميكي للإخراج |
| توافق قوي مع النظام |
التكامل السلس مع نظام TQ400، وقابلية تبادل جيدة للمكونات، وانخفاض تكاليف دورة الحياة |
لا ينطبق على أنظمة السلامة الوظيفية |
غير معتمد من SIL، ولا يمكن استخدامه في أنظمة الحماية عند إيقاف التشغيل ذات متطلبات السلامة العالية |
| هيكل ميكانيكي قوي |
يوفر الغلاف المعدني حماية ممتازة |
المنصة التقنية تقليدية نسبيًا |
بالمقارنة مع IQS900، فهو متخلف من حيث ميزات الذكاء والتشخيص والأمان |
