IQS450 204-450-000-001 A1-B23-H10-I0

تم تكوين النموذج المحدد 204-450-000-001-A1-B23-H10-I0 الذي تم تقديمه هذه المرة بنطاق قياس يبلغ 4 مم وحساسية خرج جهد تبلغ 4 مللي فولت/ميكرومتر. إنها مناسبة لسلاسل القياس التي يبلغ طولها الإجمالي 10 أمتار وتوفر تحويلاً موثوقًا لإشارة المسافة والاهتزاز للبيئات الصناعية القياسية (غير المقاومة للانفجار).

مواصفات المنتج والمعلمات

نوع المنتج                                    مكيف إشارة IQS450

إشارة الإدخال                                  إشارة معدلة عالية التردد من مستشعر القرب من السلسلة TQ4xx

تكوين الإخراج

نوع الإخراج                                      خرج الجهد (تكوين 3 أسلاك)

الحساسية (B23)                                4 مللي فولت/ميكرومتر

نطاق القياس الخطي               0.3 إلى 4.3 ملم

نطاق الجهد الناتج

الحد الأدنى للخلوص (0.3 ملم)              -1.6 فولت

الحد الأقصى للخلوص (4.3 ملم)              -17.6 فولت

النطاق الديناميكي                                   16 فولت

مقاومة الخرج                              500 أوم

استجابة التردد                          تيار مباشر إلى 20 كيلو هرتز (~3 ديسيبل)

متطلبات مصدر الطاقة (وضع إخراج الجهد)

جهد التشغيل                              -20 فولت تيار مستمر إلى -32 فولت تيار مستمر*

تيار ثابت                                    -13 مللي أمبير ±1 مللي أمبير

الحد الأقصى للتيار                            -25 مللي أمبير

وظيفة الحماية

حماية من قصر الدائرة                       45 مللي أمبير (الحد الحالي)

المواصفات البيئية

درجة حرارة التشغيل                      -35 درجة مئوية إلى +85 درجة مئوية* (يلزم خفض القدرة على أساس درجة الحرارة. راجع الاعتبارات الحرارية أدناه.)

درجة حرارة التخزين                        -40 درجة مئوية إلى +85 درجة مئوية

درجة الحماية                                IP40 (للاستخدام الداخلي فقط، ما لم يتم تركيبه داخل هيكل بدرجة حماية أعلى)

الرطوبة                                       ما يصل إلى 95% من عدم التكثيف

مضاد للاهتزاز                                    2 جرام ذروة (10-55 هرتز)

مقاومة الصدمات                               ذروة تبلغ 15 جرامًا (نصف موجة جيبية، 11 مللي ثانية)

الخصائص الفيزيائية

المواد                                            مبيت من سبائك الألومنيوم المصبوب

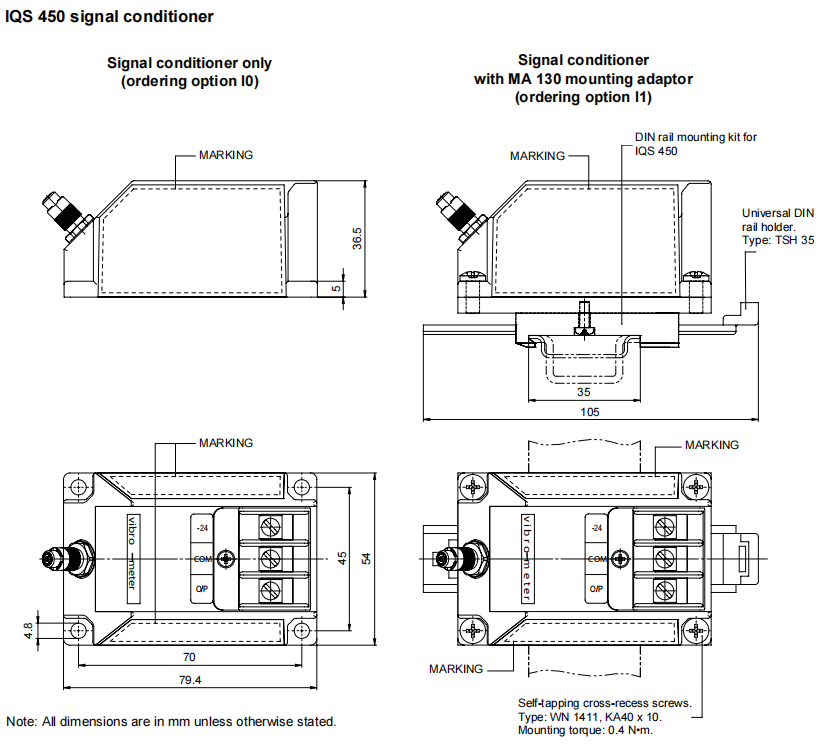

طريقة التثبيت (I0)                      التثبيت مباشرة باستخدام اثنين أو أربعة براغي M4 (باستثناء محول السكك الحديدية DIN)

الوزن                                      حوالي 140 جرام (الإصدار القياسي)

موصل

موصل محوري صغير ذاتي القفل (رأس أنثى)

الخرج/مصدر الطاقة                           طرف لولبي (أقصى قطر للسلك 2.5 مم ²)

الاعتبارات الحرارية                          عندما تتجاوز درجة الحرارة المحيطة 25 درجة مئوية، يلزم خفض الحد الأقصى لجهد الإدخال. عند 85 درجة مئوية، الحد الأقصى لجهد الإدخال هو -26 فولت تيار مستمر.

نطاق الصناعة المطبق

مراقبة اهتزاز العمود والإزاحة المحورية في طاقة الطاقة في مجالات مثل التوربينات البخارية وتوربينات الغاز وتوربينات المياه.

أنظمة الحماية الميكانيكية للنفط والغاز في ضواغط خطوط الأنابيب والشواحن التوربينية والمضخات والمولدات.

مراقبة حالة وحماية مختلف المعدات الدوارة الكبيرة عبر الإنترنت في التصنيع الصناعي، مثل علب التروس والمحركات الكبيرة والمراوح.

الاعتبارات الحرارية                          عندما تتجاوز درجة الحرارة المحيطة 25 درجة مئوية، يلزم خفض الحد الأقصى لجهد الإدخال. عند 85 درجة مئوية، الحد الأقصى لجهد الإدخال هو -26 فولت تيار مستمر.
