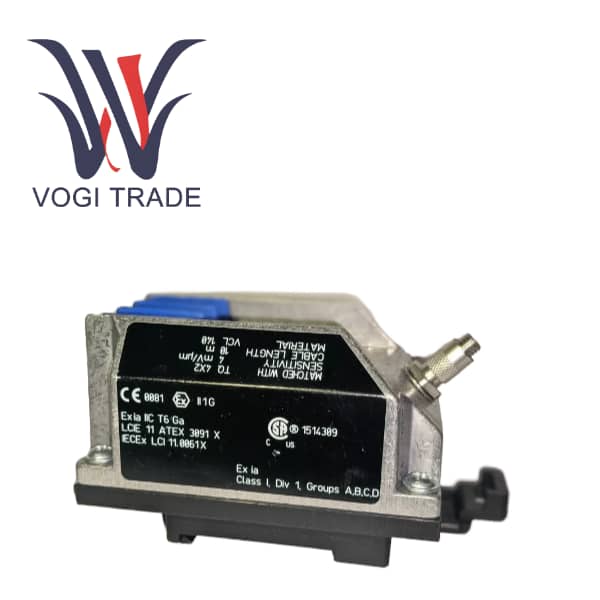

العلامة التجارية: فيبرو ميترالوصف:مكيف الإشارةالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنIQS450 204-450-000-002 A1-B21-H10-I0 عبارة عن وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل أساسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
QS450 |
| رقم الطلب |

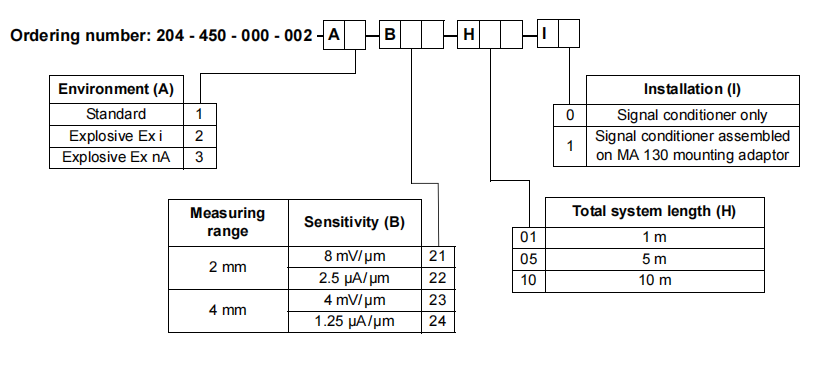

204-450-000-002 A1-B21-H10-I0 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
الميزات الوظيفية للمنتج
يمكن لتحويل الإشارة عالي الدقة أن يحول خطيًا تغييرات الفجوة الدقيقة المكتشفة بواسطة مستشعرات القرب إلى إشارات جهد عالية الدقة وعالية الثبات.
يمكّنه تصميم استجابة النطاق العريض وتعويض درجة الحرارة من التقاط إشارات الاهتزاز بدقة تتراوح من إزاحة العمود البطيء إلى الترددات العالية من خلال استجابة النطاق العريض للتيار المستمر إلى 20 كيلو هرتز. تم تجهيز النظام بوظيفة تعويض درجة الحرارة لضمان دقة القياس ضمن نطاق واسع من درجات الحرارة.
كجزء من نظام القياس TQ400، فإن المستشعرات وكابلات التمديد ومكيفات الإشارة قابلة للتبديل بالكامل، مما يلغي الحاجة إلى معايرة منفصلة ويبسط بشكل كبير مخزون قطع الغيار والصيانة.
يوفر التصميم الصناعي القوي للغلاف المعدني درعًا كهرومغناطيسيًا ممتازًا وحماية ميكانيكية، مما يجعله مناسبًا للاستخدام في البيئات الصناعية.
يدعم طريقة التثبيت المرنة مع التثبيت اللولبي المباشر، ويمكن شراء محول التثبيت MA130 (خيار الطلب I1) ليناسب سكة TH 35 DIN القياسية.
تم تجهيز محطة الإخراج بوظيفة حماية الدائرة القصيرة، مما يعزز موثوقية النظام.
يتم توفير الإصدارات المعتمدة بالكامل من Ex i (النوع الآمن جوهريًا) وEx nA (النوع الذي لا يحتوي على شرارة) ويمكن استخدامها في المناطق الخطرة.
مقارنة بين المنتجات المماثلة
| صفات |
IQS450 (هذا النموذج، نظام TQ400 |
IQS900 (نظام الجيل الجديد |
ملاحظات |
| النظام الذي |
سلسلة TQ400 |
سلسلة TQ900 |
منصات المنتجات التي تنتمي إلى أجيال مختلفة |
| وظيفة التشخيص |
لا أحد |
يتوفر نظام تشخيصي مدمج اختياري (BIST)، والذي يمكنه الإشارة عن بعد إلى أجهزة الاستشعار والكابلات أو أعطال المنظم |
لا يتمتع جهاز IQS450 بقدرات تشخيصية متقدمة |
| السلامة الوظيفية |
لم يتم ذكر شهادة SIL |
دعم SIL 2 (IEC 61508) وCat 1 PL c (ISO 13849) |
يعد IQS900 أكثر ملاءمة للتطبيقات المتعلقة بالأمن |
| مقاومة الإخراج |
500 أوم (خرج الجهد) |
<100 أوم (خرج الجهد) |
تتيح المعاوقة المنخفضة لجهاز IQS900 إمكانية القيادة لمسافات أطول أو التوافق مع المزيد من العوازل، مما يؤدي إلى تقليل فقدان الإشارة |
| توافق المسبار |
مُحسّن خصيصًا لمستشعر TQ4xx |
تم تصميمه خصيصًا لمستشعر TQ9xx، ويمكنه استبدال معظم أجهزة IQS45x مباشرة |
مكونات النظامين غير متوافقة |
| درجة الحماية |
IP40 |
IP20 |
كلاهما يحتاج عادةً إلى التثبيت في مسكن إضافي |
| التحلل الحراري |
الحد الأقصى للجهد محدود في درجات الحرارة المرتفعة |
لا تؤكد البيانات أنه قد يكون من الأفضل تصميمه |
|
