IQS450 204-450-000-002-A2-B12-H10-I1

Cمعلمات الخام

مبدأ القياس: قياس إزاحة التيار الدوامة غير المتصل ، وفقًا لمعيار API 670.

المدى: 0.2 مم إلى 2.2 مم (النطاق الخطي).

إشارة الإخراج (خيار B12):

الإخراج الحالي: -15.5 مللي أمبير (المقابل لـ 0.2 مم) إلى -20.5 مللي أمبير (المقابل لـ 2.2 مم).

النطاق الديناميكي: 5 مللي أمبير.

الحساسية: 2.5 μA/μM (62.5 μA/MIL).

استجابة التردد: DC ~ 20 كيلو هرتز (-3 ديسيبل التوهين).

خطأ الخطي: <± 1 ٪ FS (انظر منحنى الأداء في الصفحة 5 من المستند للحصول على التفاصيل).

إمكانية التبادل المكون: يمكن تبادل تحقيقات IQS450 204-450-000-002-A2-B12-H10-I1 ، وكابلات التمديد ، ومرسلات الإرسال في الإرادة.

الخصائص الكهربائية

متطلبات تزويد الطاقة:

الجهد: -20 V إلى -32 V DC (وضع الإخراج الحالي).

العمل الحالي: -15.5 Ma إلى -20.5 Ma.

المعاوقة الإخراج: 500 Ω.

حماية الدائرة القصيرة: مدعومة (الحد الأقصى لتيار الدائرة القصير 45 مللي أمبير).

الإخراج السعة / الحث: 1 NF / 100 μH.

التكوين الميكانيكي والبيئي

مسبار (TQ401):

المواد: Torlon® Probe Head + AISI 316L FESTER STELL.

نطاق درجة الحرارة: -40 درجة مئوية إلى +180 درجة مئوية (التشغيل) ، +220 درجة مئوية (التسامح قصير الأجل).

مستوى الحماية: IP68 (رأس التحقيق).

الاهتزاز / مقاومة الصدمة: 5G (10-500 هرتز) / 15G (11 مللي ثانية من موجة الجيب).

نظام الكابل (H10):

إجمالي الطول: 10 م.

مزيج قياسي: كابل مسبار 1.5 م + 8.5 م كابل تمديد EA401.

نوع الكابل: كابل محوري محمي FEP (Ø 2.65 مم أو Ø 3.6 مم).

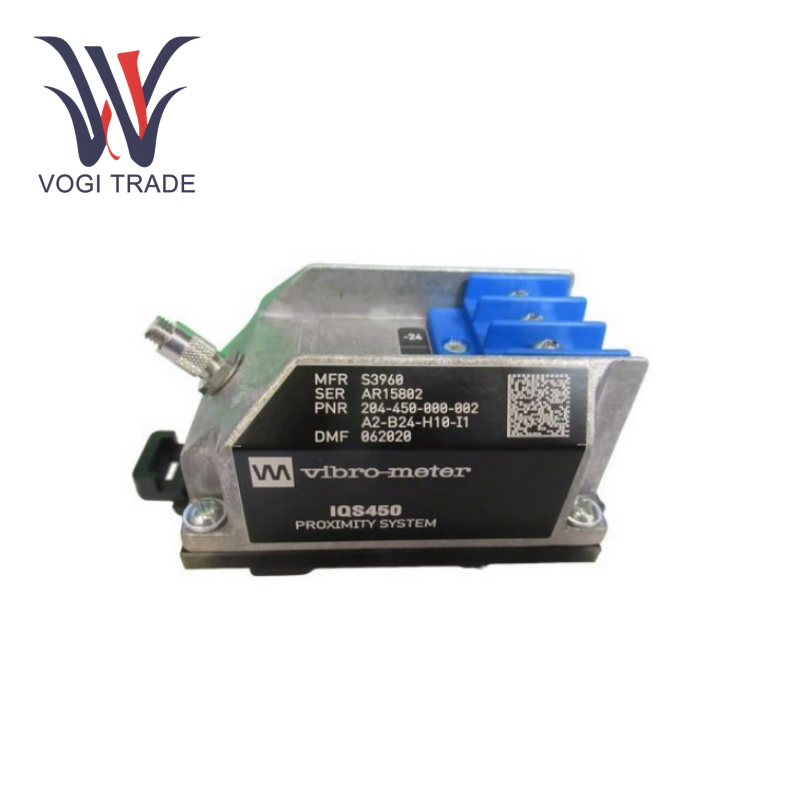

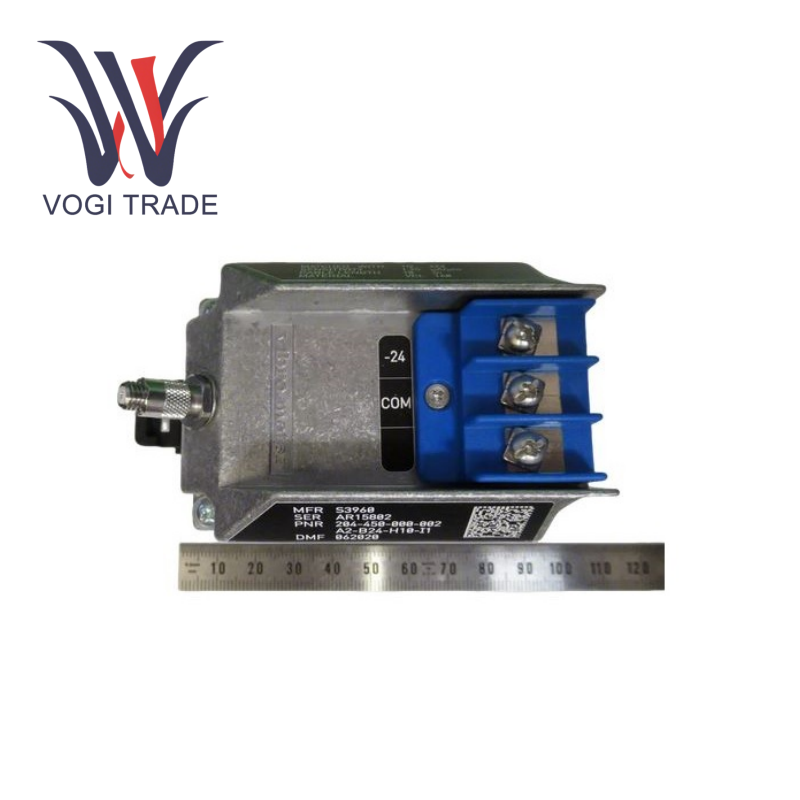

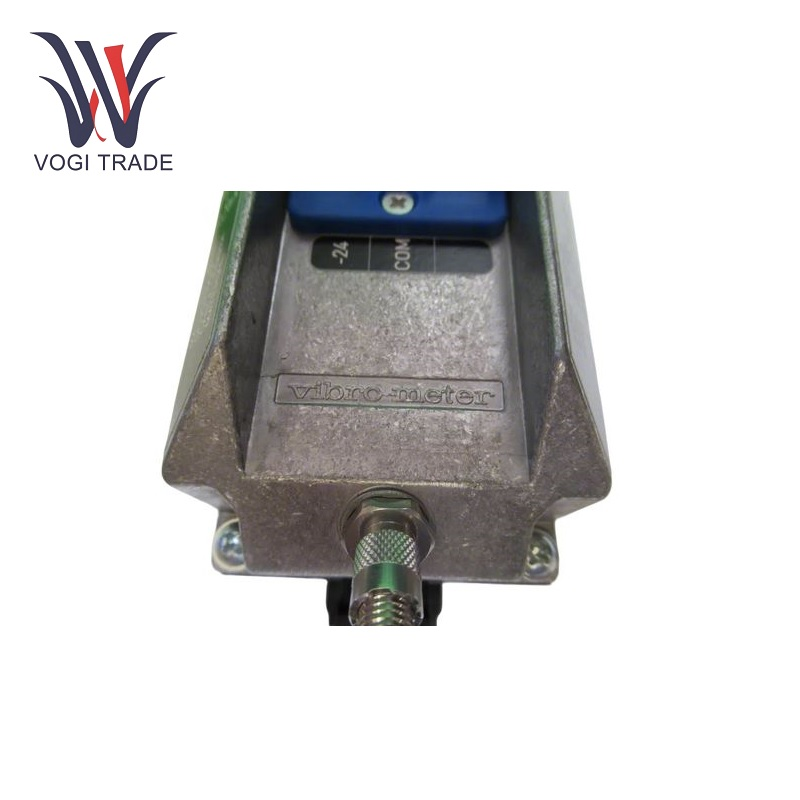

جهاز الإرسال (IQS450):

نطاق درجة الحرارة: -35 درجة مئوية إلى +85 درجة مئوية (يرجى الرجوع إلى منحنى derating في الصفحة 8 من المستند).

مستوى الحماية: IP40.

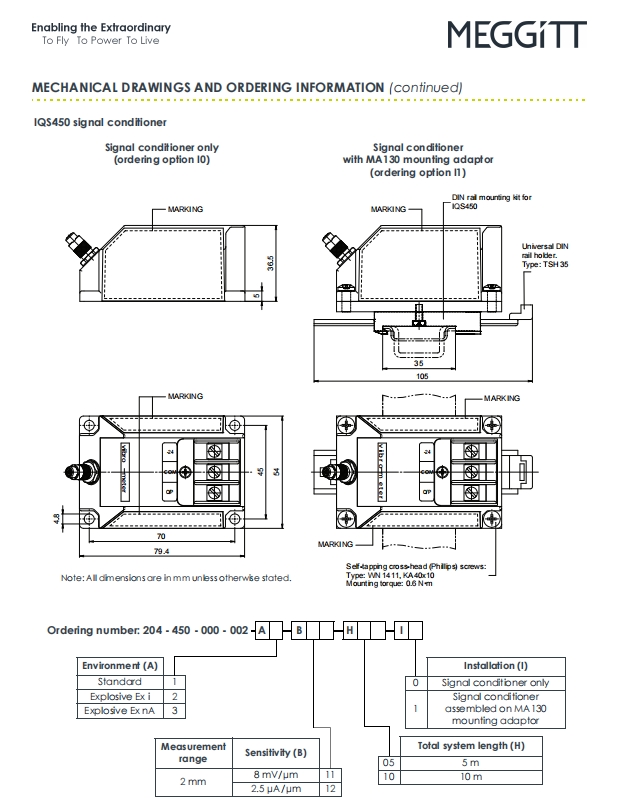

تكوين التثبيت: يحتوي على محول السكك الحديدية MA130 (خيار I1 ، يدعم DIN Th35-7.5/15 Rail).
