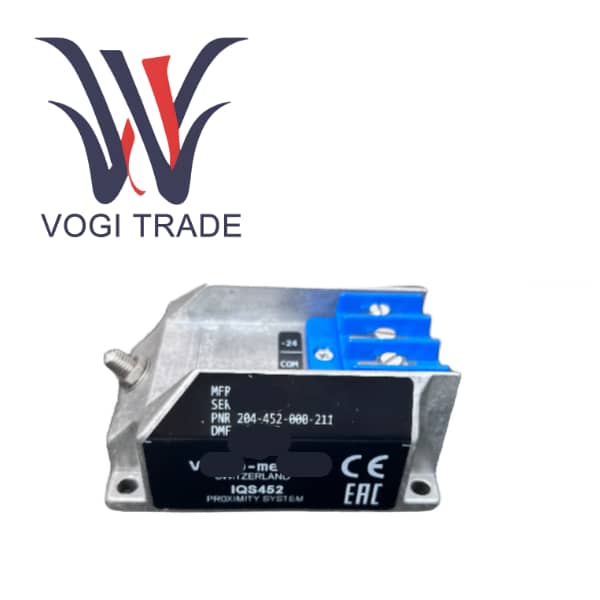

IQS452 204-452-000-011

تفاصيل المنتج

مقياس الاهتزاز IQS452 204-452-000-011 هو مكيف إشارة عالي الأداء مصمم خصيصًا للاستخدام مع سلسلة TQ 422 وTQ 432 من أجهزة استشعار القرب المقاومة للضغط. يعد مكيف الإشارة المكون الأساسي لنظام قياس القرب الموحد والقابل للتبديل المستخدم لمراقبة الإزاحة والاهتزاز النسبيين في البيئات الصناعية القاسية. تكوين النموذج هذا مناسب لنظام يبلغ طوله الإجمالي 5 أمتار ويعتمد اتصالاً بسلكين، مما يوفر خرج تيار متوافق مع 4-20 مللي أمبير (مع حساسية 1.25 ميكرو أمبير/ ميكرومتر). تتمثل الوظيفة الرئيسية لـ IQS452 204-452-000-011 في تشغيل مستشعر التيار الدوامي، وإزالة تشكيل الإشارات عالية التردد، وتحويل قيم قياس الفجوة إلى إشارات تيار قوية تتوافق مع معايير الصناعة، والتي لا تتأثر بالضوضاء الكهربائية أثناء النقل لمسافات طويلة.

المواصفات والمعلمات

توافق الإدخال             مصمم لمحولات الطاقة التقريبية TQ 422 / TQ 432

نوع الإخراج                    الإخراج الحالي، تكوين بسلكين

الحساسية                         1.25 ميكرو أمبير/ميكرومتر (31.2 ميكرو أمبير/ميل)

نطاق الإخراج الحالي        عند أدنى فجوة (0 مم): 15.75 مللي أمبير

                                       عند الفجوة القصوى (4 مم): 20.75 مللي أمبير

                                       النطاق الديناميكي: 5 مللي أمبير

متطلبات التوريد         الجهد: -20 فولت إلى -32 فولت تيار مستمر

                                       الاستهلاك الحالي: 13 ± 1 مللي أمبير (25 مللي أمبير كحد أقصى)

الخصائص الكهربائية    سعة الخرج: 1 نانو فهرنهايت

                                       محاثة الإخراج: 100 درجة مئوية

استجابة التردد         تيار مستمر حتى 20 كيلو هرتز (-3 ديسيبل).

التقييمات البيئية      درجة حرارة التشغيل: -30 درجة مئوية إلى +70 درجة مئوية

                                       درجة حرارة التخزين: -40 درجة مئوية إلى +80 درجة مئوية

                                       الرطوبة: تصل إلى 95% بدون تكاثف

                                       الاهتزاز: ذروة 2 جرام (10 هرتز إلى 500 هرتز)

                                       فئة الحماية: IP 40

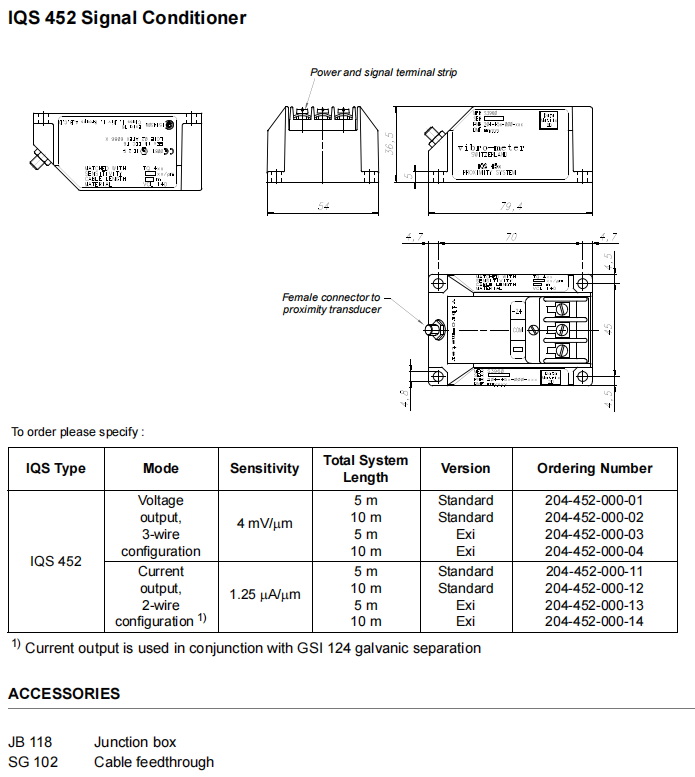

الخصائص الفيزيائية      البناء: قذف الألومنيوم المصبوب بالحقن

                                       التوصيلات الكهربائية: مقبس أنثى محوري من الفولاذ المقاوم للصدأ (مدخل)؛ شريط طرفي لولبي (الإخراج/الطاقة).

                                       الوزن     تقريبًا. 140 جرام (الإصدار القياسي).

ميزات المنتج

يعتمد مخرج الحلقة الحالية نظام سلكين، ويتميز بمقاومة ممتازة للتداخل الكهرومغناطيسي وتوهين الإشارة، مما يجعله مناسبًا للغاية لاتصالات الكابلات لمسافات طويلة بين أجهزة الاستشعار وأنظمة المراقبة.

IQS452 204-452-000-011 كل مكون (جهاز استشعار، كابل، مكيف إشارة) في نظام قياس الاهتزاز القرب بمقياس الاهتزاز قابل للتبديل ولا يتطلب معايرة منفصلة، ​​وبالتالي تبسيط الصيانة وإدارة قطع الغيار.

يقوم المغير/مزيل التشكيل عالي التردد (HF) بإنشاء إشارة محرك دقيقة يتطلبها المستشعر ويحول بدقة تأثير التيار الدوامي إلى إشارة تيار مستمر متناسبة.

يتميز التصميم الصناعي القوي والمتين بغلاف ألومنيوم متين، مما يوفر الحماية الميكانيكية ويسهل تبديد الحرارة، مما يضمن التشغيل الموثوق به حتى في بيئات المصنع القاسية.

يمكن لاستجابة التردد الواسعة التقاط المواضع النسبية المتغيرة ببطء (على سبيل المثال، الجريان المحوري) بالإضافة إلى أحداث الاهتزاز عالية التردد حتى 20 كيلو هرتز.

تم تجهيز محطة الإخراج بوظيفة حماية الدائرة القصيرة، مما يعزز متانة النظام.
