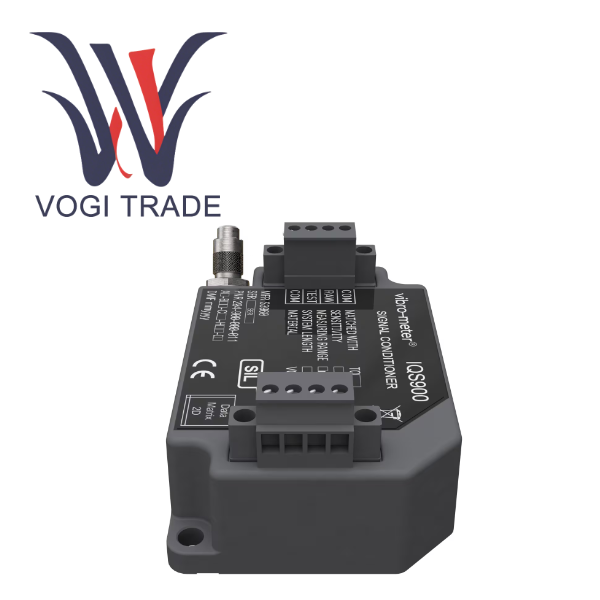

العلامة التجارية: فيبرو ميترالوصف: مكيف إشارةالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنتم تصميم IQS900 204-900-000-011 A1-B21-C1-H05-I1 للعمل مع أجهزة استشعار القرب TQ بمقياس الاهتزاز، أي أجهزة استشعار القرب غير المتصلة / سلاسل القياس بناءً على مبدأ التيار الدوامي.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
IQS900 |
| رقم الطلب |
204-900-000-011 A1-B21-C1-H05-I1 |
| كتالوج |
مراقبة الاهتزاز |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
16 سم * 16 سم * 12 سم |
| البعد التعبئة |
18 سم * 18 سم * 15 سم |
| وزن |
0.8 كجم |
نظرة عامة على المنتج
IQS900 204-900-000-011 A1-B21-C1-H05-I1 هو مودم إشارة دقيق. وتتمثل الوظيفة الأساسية في تشغيل مجسات التيار الدوامي من سلسلة TQ9xx التي تأتي معها ومعالجة الإشارات الكهربائية الصغيرة التي ترجعها المجسات. يولد الملف الموجود على رأس المسبار مجالًا كهرومغناطيسيًا عالي التردد تحت الإثارة. عندما يعمل هذا المجال على هدف معدني موصل (مثل عمود دوار)، سيتم تحفيز تيارات إيدي. سيؤدي أي تغيير طفيف في المسافة بين الهدف والمسبار إلى تغيير في مجال التيار الدوامي، والذي بدوره يغير ممانعة ملف المسبار. يكتشف جهاز IQS900 هذا الاختلاف في المعاوقة ويزيل تشكيله بدقة، ويحوله خطيًا إلى إشارة خرج جهد تناظري موحدة، والتي تعكس بشكل مباشر ومتناسب الفجوة بين الهدف والمسبار. تحليل نموذج محدد (204-900-000-011 A1-B21-C1-H05-I1):
A1 الإصدار البيئي هو "النوع القياسي"، وهو مناسب للمناطق الصناعية غير الخطرة (غير المقاومة للانفجار).
B21 تم تحديد معلمات الأداء الأساسية. يمثل B21 نطاق قياس خطي يبلغ 2 ملم، مع خرج في وضع الجهد وحساسية تصل إلى 8 مللي فولت/ميكرومتر. وهذا يعني أنه لكل 1 ميكرون يتحرك الهدف، يتغير جهد الخرج بمقدار 8 مللي فولت، مما يوفر دقة إزاحة عالية للغاية ودقة قياس، مما يجعله مناسبًا بشكل خاص لمراقبة تغيرات الاهتزاز الدقيقة.
C1 وظيفة التشخيص هي "بدون تشخيص". هذا إصدار أساسي اقتصادي لا يحتوي على وظيفة الفحص الذاتي المضمنة (BIST) ولا يمكنه الإشارة تلقائيًا إلى أخطاء المستشعر أو الكابل عن بعد.
H05 تم ضبط الطول الإجمالي للنظام على 5 أمتار. يحدد هذا الطول الإجمالي المجمع لكابل المسبار المدمج وكابل التمديد لضمان الأداء الكهربائي الأمثل ودقة المعايرة لسلسلة القياس بأكملها.

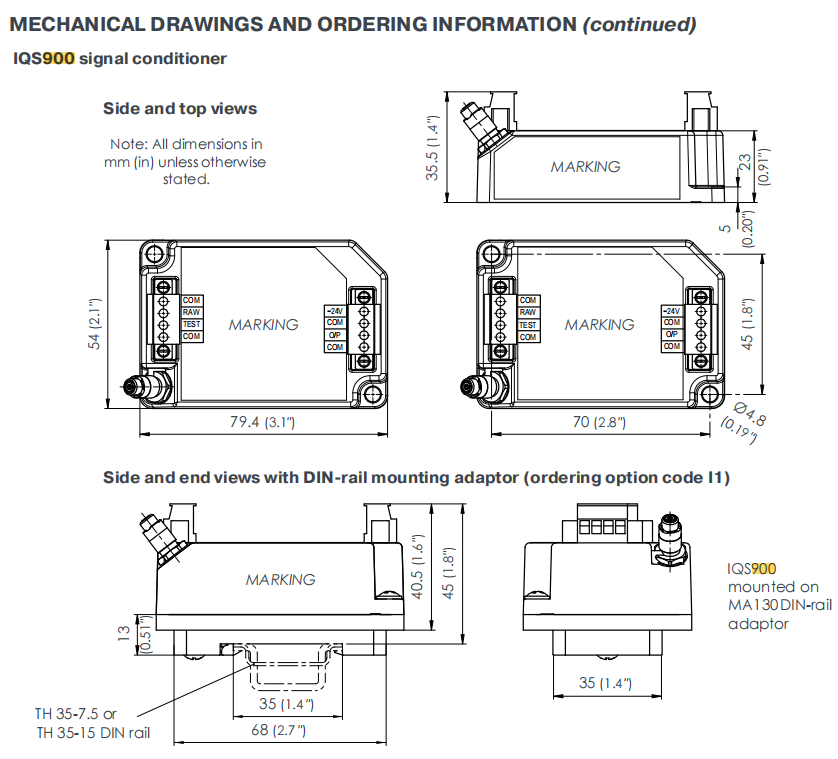

I1 طريقة التثبيت هي "مع محول السكك الحديدية DIN". يأتي المنتج مع مجموعة التثبيت MA130، والتي يمكن تركيبها مباشرة على سكة TH35 DIN القياسية، مما يبسط بشكل كبير التكامل والأسلاك داخل خزانة التحكم.
المواصفات والمعلمات
الميزات الوظيفية للمنتج
يضمن خرج الجهد المنخفض المعاوقة دقة ممتازة للإشارة وتوافق النظام
يمكن تحقيق القدرة القوية على قيادة الحمل من خلال مقاومة خرج تيار مستمر أقل من 100 أوم، مما يتيح لها تشغيل الكابلات لمسافات طويلة بسهولة والاتصال مباشرة بأنظمة الحصول على البيانات المختلفة أو حواجز العزل أو حواجز الأمان دون القلق بشأن توهين الإشارة.
من خلال تبسيط تكامل النظام وتعديله، تتيح خصائص المعاوقة الممتازة أن يكون IQS900 204-900-000-011 A1-B21-C1-H05-I1 متوافقًا مع معظم عوازل إشارة الطرف الثالث أو الحواجز الآمنة بشكل جوهري في السوق، مع الحد الأدنى من فقدان الإشارة (على سبيل المثال، عند توصيله بمعزل بممانعة إدخال تبلغ 10 كيلو أوم، يبلغ الحد الأقصى لفقد الإشارة حوالي 1%) فقط، مما يقلل تعقيد وتكلفة تكامل النظام.
تعمل واجهة الاختبار المريحة في الموقع على تسهيل التصحيح والصيانة السريعة
تتيح نقطة مراقبة الإشارة الأصلية، مع محطة إخراج RAW/COM مستقلة، لموظفي الصيانة اكتشاف جودة الإشارة مباشرة من المسبار إلى طرف دخل المنظم دون مقاطعة دائرة القياس الرئيسية، وتحديد موقع المستشعر أو أخطاء الكابل المسبق بسرعة.
وظيفة حقن اختبار المحاكاة. تدعم محطة الإدخال TEST/COM حقن إشارات الاختبار المعروفة، والتي سوف تتدفق عبر سلسلة التضخيم بأكملها للمكيف وتظهر في محطة الإخراج الرئيسية. يمكن لهذه الوظيفة التحقق بشكل مستقل مما إذا كان مكيف الإشارة نفسه والمسار الخلفي المتصل بنظام مراقبة المستوى العلوي يعملان بشكل صحيح، مما يحقق اكتشاف الأخطاء "المجزأة" ويقلل بشكل كبير من وقت التوقف عن تصحيح الأخطاء.
