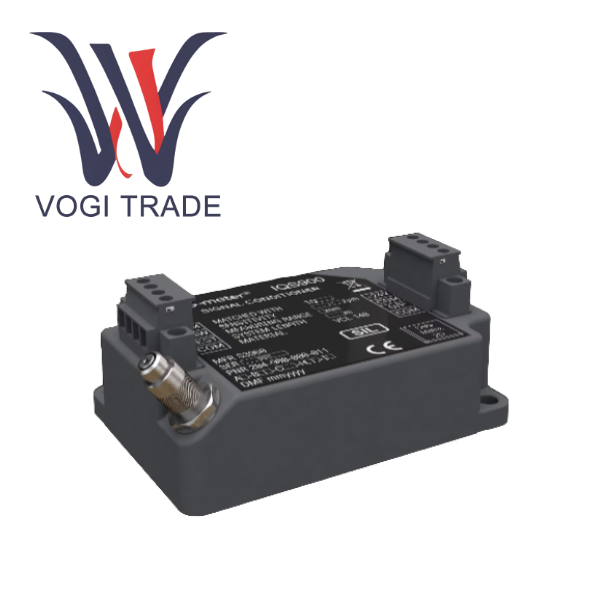

العلامة التجارية: فيبرو ميترالوصف: مكيف إشارةالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنتم تصميم IQS900 204-900-000-011 A1-B23-C1-H05-I0 للعمل مع أجهزة استشعار القرب TQ بمقياس الاهتزاز، أي أجهزة استشعار القرب غير المتصلة / سلاسل القياس بناءً على مبدأ التيار الدوامي.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
IQS900 |
| رقم الطلب |
204-900-000-011 A1-B23-C1-H05-I0 |
| كتالوج |
مراقبة الاهتزاز |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
16 سم * 16 سم * 12 سم |
| البعد التعبئة |
18 سم * 18 سم * 15 سم |
| وزن |
0.8 كجم |
نظرة عامة على المنتج

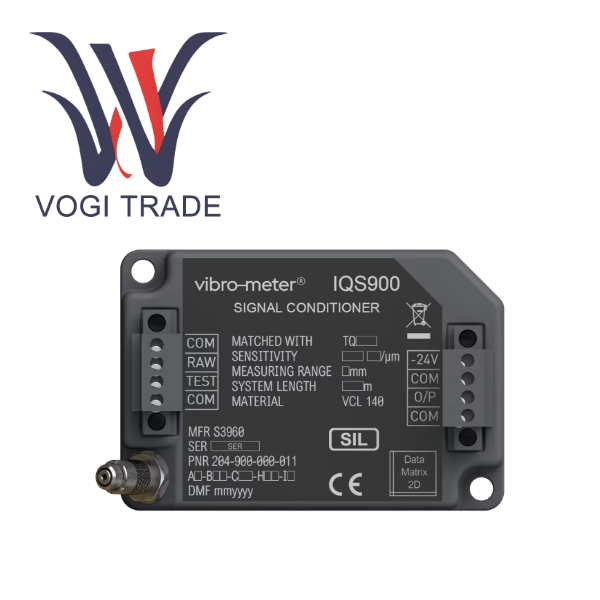

يعد مكيف الإشارة IQS900 وحدة المعالجة الأساسية للجيل الجديد من أنظمة قياس القرب المعيارية عالية الأداء تحت العلامة التجارية Parker Meggitt Vibra-Meter. يمثل طراز المنتج 204-900-000-011 A1-B23-C1-H05-I0 قسم معالجة الإشارة في سلسلة قياس كاملة ومعايرتها بشكل منهجي ويجب استخدامه مع مجسات التيار الدوامي المحددة (مثل TQ902/TQ912) وكابلات التمديد (EA902). قم بتشكيل نظام كامل لقياس الإزاحة والاهتزازات غير المتصلة.

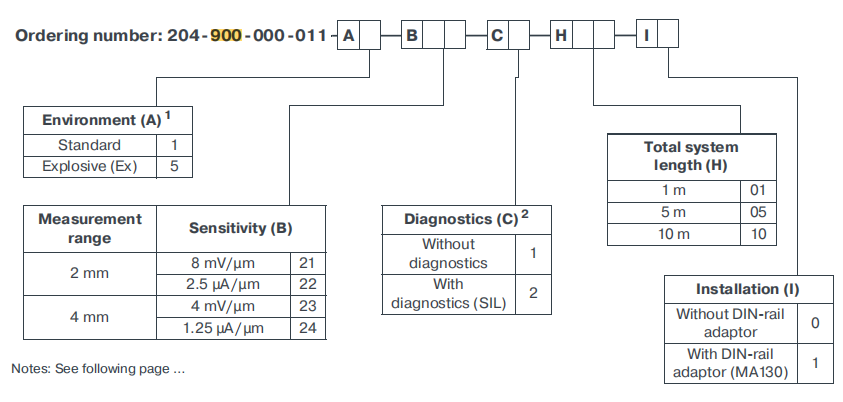

تحليل نموذج محدد: 204-900-000-011 A1-B23-C1-H05-I0
A1 الإصدار البيئي هو "النوع القياسي"، وهو مناسب للمناطق غير الخطرة. إذا تم استخدام IQS900 في بيئة متفجرة، فيجب تحديد A5 (نوع مقاوم للانفجار).
B23 يحدد نطاق القياس والحساسية. يمثل B23 نطاق قياس خطي يبلغ 4 ملم، مع إشارة خرج في وضع الجهد وحساسية تبلغ 4 مللي فولت/ميكرومتر. وهذا يعني أنه مقابل كل ميكرون واحد يتحركه الهدف، يتغير جهد الخرج بمقدار 4 مللي فولت.
C1 وظيفة التشخيص هي "بدون تشخيص". هذا إصدار أساسي ولا يحتوي على وظائف الفحص الذاتي لخطأ المستشعر/الكابل المدمج ووظائف الإشارة عن بعد.
H05 تم ضبط الطول الإجمالي للنظام على 5 أمتار. يحدد هذا الطول المشترك لكابل المسبار المدمج وكابل التمديد الذي يأتي معه لضمان الأداء الكهربائي العام الأمثل للنظام.
I0 طريقة التثبيت هي "بدون محول السكك الحديدية DIN"، أي أنه يمكن تركيب مكيف الإشارة مباشرة باستخدام فتحات التثبيت المدمجة في الجسم الرئيسي (برغي M4).
المواصفات والمعلمات
المعلمات الكهربائية والأداء
| فئة المعلمة |
وصف المواصفات |
ملاحظات/شروط |
| تكوين الإخراج |
انتاج الجهد |
نقل ثلاثة أسلاك |
| نطاق القياس الخطي |
0.3 ملم إلى 4.3 ملم |
المقابلة لمقياس كامل من 4mm |
| إخراج واسع النطاق |
-1.6 فولت إلى -17.6 فولت |
الجهد 16 فولت |
| حساسية الإخراج |
4 مللي فولت/ميكرومتر |
أو 101.6 مللي فولت/مل |
| الجهد صفر الفجوة |
-1.6 فولت (±5%) |
الهدف هو 0.3 ملم |
| الجهد على نطاق كامل |
-17.6 فولت (±5%) |
الهدف هو 4.3 ملم |
| استجابة التردد |
العاصمة إلى 20 كيلو هرتز |
-3 ديسيبل نقطة |
| مقاومة الإخراج |
<100 أوم (تيار مستمر |
تصميم مقاومة منخفضة، قدرة قيادة قوية |
| خطأ خطي |
انظر منحنى الأداء |
القيمة النموذجية تقع ضمن ±10% من النطاق |
| انحراف درجة الحرارة |
<5% FS |
درجة الحرارة المحيطة: -30 درجة مئوية إلى +150 درجة مئوية |
| معايرة النظام |
عند +23 درجة مئوية ±5 درجة مئوية، مع فولاذ VCL 140 (1.7225) |
يمكن توفير منحنيات مخصصة لمعايرة المواد المستهدفة الأخرى |
دقة عالية واستجابة ترددية واسعة، مصممة خصيصًا للتحليل الديناميكي
تمكن معالجة الإشارات ذات النطاق العريض مع استجابة التردد المسطح من DC إلى 20 كيلو هرتز من التقاط طيف الإشارة الكامل بدقة بدءًا من إزاحة العمود البطيئة للغاية إلى الاهتزاز عالي السرعة. وهذا أمر بالغ الأهمية للتشخيص المبكر للأعطال الميكانيكية (مثل تحديد عدم التوازن، واختلال المحاذاة، وعيوب المحمل، وما إلى ذلك من خلال التحليل الطيفي).
خرج منخفض الضوضاء وعالي الدقة، يوفر وضع إخراج الجهد نطاقًا كاملاً يبلغ 16 فولت. بالاشتراك مع تصميم نسبة الإشارة إلى الضوضاء العالية، يمكن لـ IQS900 204-900-000-011 A1-B23-C1-H05-I0 التمييز بين تغييرات الإزاحة على مستوى الميكرومتر، مما يلبي متطلبات دقة مراقبة الاهتزاز في المعايير الصارمة مثل API 670.
