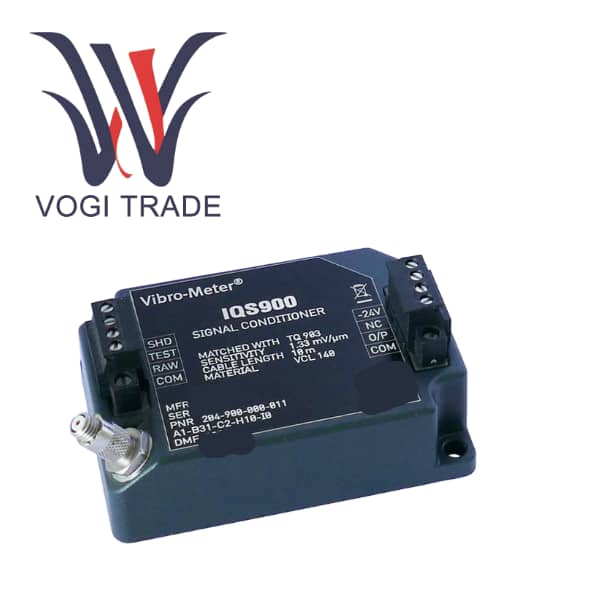

العلامة التجارية: فيبرو ميترالوصف: مكيف إشارةالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنتم تصميم IQS900 204-900-000-011-A1-B31-C1-H10-I0 للعمل مع أجهزة استشعار القرب TQ بمقياس الاهتزاز، أي أجهزة استشعار القرب غير المتصلة / سلاسل القياس بناءً على مبدأ التيار الدوامي.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
IQS900 |
| رقم الطلب |
204-900-000-011-A1-B31-C1-H10-I0 |
| كتالوج |
مراقبة الاهتزاز |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
16 سم * 16 سم * 12 سم |
| البعد التعبئة |
18 سم * 18 سم * 15 سم |
| وزن |
0.8 كجم |
نظرة عامة على المنتج
تطبيق الهدف وإخراج الإشارة
تم تصميم هذا النظام IQS900 204-900-000-011-A1-B31-C1-H10-I0 خصيصًا لمراقبة الاهتزاز النسبي للأعمدة والموضع/الخلوص المحوري للآلات الدوارة مثل التوربينات والضواغط والمضخات. تحتوي إشارة الإخراج IQS900 في وقت واحد
يمكن لمكون التيار المتردد الديناميكي أن يعكس بدقة الاهتزاز الشعاعي للعمود بتردد يصل إلى 20 كيلو هرتز، وهو مناسب لتشخيص الأخطاء والتحليل الطيفي.
يمثل مكون التيار المستمر الثابت متوسط الموضع الثابت أو خلوص العمود (مثل التشغيل المحوري).
تم تصميم هذا النظام وفقًا لمعيار API 670 وهو خيار مثالي للحماية الميكانيكية وتطبيقات الصيانة التنبؤية. تحليل نموذج محدد
A1 إصدار البيئة الصناعية القياسية (غير مقاوم للانفجار).
B23 نطاق قياس خطي 4 مم، خرج الجهد، حساسية 4 مللي فولت/ميكرومتر. 204-900-000-011-A1-B31-C1-H10-I0 مناسب لمراقبة نطاق كبير من الإزاحة والاهتزاز.
C1 لا توجد وظيفة تشخيصية مدمجة. IQS900 هو تكوين اقتصادي قياسي.
H10 إجمالي طول النظام 10 أمتار. تم تحديد الطول الإجمالي المدمج لكابل المستشعر المدمج وكابل التمديد لضمان الأداء الكهربائي الأمثل للنظام.
I0 تتمثل طريقة التثبيت في استخدام المسمار M4 الخاص بالجسم الرئيسي مباشرة للتثبيت، ولا يتضمن محول السكك الحديدية DIN.
مقارنة بين المنتجات المماثلة
|
صفات |
TQ402 + IQS900 B23 |
TQ902+IQS900 B23 |
IQS900 مع الإصدار التشخيصي (C2) |
نظام الجيل السابق (TQ4xx+IQS45x) |
|
منصة الاستشعار |
سلسلة TQ4xx (المنصة الكلاسيكية) |
سلسلة TQ9xx (منصة الجيل الجديد) |
يمكن إقرانه مع TQ4xx أو TQ9xx |
سلسلة TQ4xx |
| مادة طرف المسبار |
تورلون (بولي أميد إيميد) |
PPS (كبريتيد البولي فينيلين) |
اعتمادا على المستشعر |
تورلون |
| أداء النظام |
ناضجة ومستقرة، متوافقة مع API 670 |
الأداء قابل للمقارنة أو أفضل، وهما قابلان للتبديل تمامًا |
الأداء هو نفسه، ولكن يتم إضافة التشخيص |
الأداء قابل للمقارنة، وIQS900 هو بديل مطور |
| وظيفة التشخيص |
لا شيء (C1) |
اختياري (C1 أو C2) |
(C2، سيل 2/PLC) |
تحتوي بعض موديلات IQS45x على تشخيص أساسي |
| الميزة الأساسية |
كلاسيكية وموثوقة، وتم التحقق منها على نطاق واسع |
جميع مكونات السلسلة قابلة للتبديل، والتي ستكون الاتجاه السائد في المستقبل |
السلامة الوظيفية والموثوقية العالية |
استبدال النظام الحالي في الموقع |
| السيناريوهات الموصى بها |
صيانة أو ترقية أو مشاريع كلاسيكية جديدة لنظام TQ4xx الحالي |
بالنسبة للمشاريع الجديدة، فإننا نهدف إلى تحقيق أعلى مستويات قابلية التبادل والتوافق المستقبلي |
التطبيقات المتعلقة بالسلامة (مثل الحماية من السرعة الزائدة) |
تدريجيا يتم استبداله بـ IQS900 |
